首页  >  产品百科  >  TSW-150-23-G-S

TSW-150-23-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距50p单排排针, TSW系列, 直角, 通孔安装
供应商型号: N-TSW-150-23-G-S
供应商: 云汉优选
标准整包数: 1

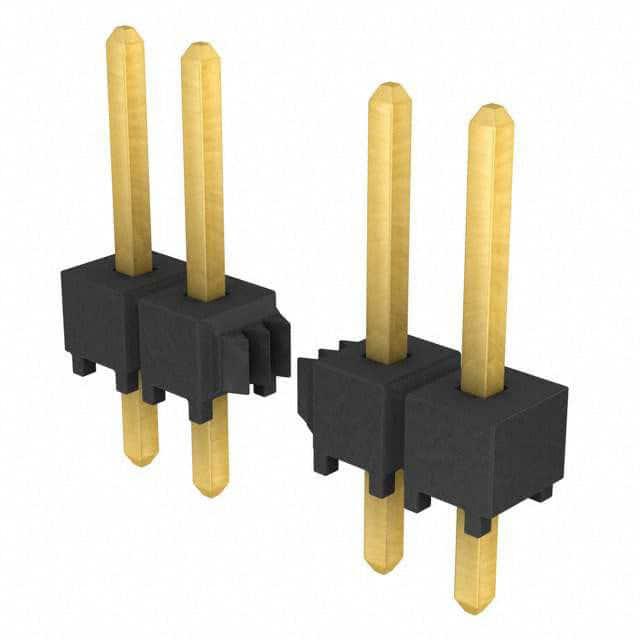

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-150-23-G-S

TSW-150-23-G-S概述


    产品简介


    本产品为一款精密的方形端子连接器(Square Post Terminal Strip Assembly),型号为TSW-XXX-XX-XXX-X-XX-XXX。该连接器广泛应用于电子设备和通信设备中,其设计用于提高信号传输的稳定性和可靠性。TSW系列连接器具备出色的机械强度和电气性能,适用于多种类型的电路板连接需求。

    技术参数


    - 尺寸单位:除非另有说明,所有尺寸均以英寸为单位。
    - 角度公差:
    - `.XX`:0.01英寸(0.3毫米)
    - `.XXX`:0.005英寸(0.13毫米)
    - `.XXXX`:0.0020英寸(0.051毫米)
    - 镀层规格:
    - `-G`:接触区域10微英寸金,尾部3微英寸金
    - `-T`:哑光锡接触区域和尾部
    - `-S`:接触区域30微英寸选择性金,尾部哑光锡
    - `-H`:接触区域30微英寸重金,尾部3微英寸金
    - `-L`:接触区域10微英寸轻金,尾部哑光锡
    - `-F`:接触区域3微英寸闪光选择性金,尾部哑光锡
    - `-E`:接触区域50微英寸超重金,尾部3微英寸金(仅限特定型号)
    - `-TL`:接触和尾部90/10%铅锡合金
    - `-TM`:哑光锡接触和尾部
    - `-SM`:接触区域30微英寸选择性金,尾部哑光锡
    - `-LM`:接触区域10微英寸轻金,尾部哑光锡
    - `-FM`:接触区域3微英寸闪光选择性金,尾部哑光锡
    - `-SS`:接触区域30微英寸条纹选择性金,尾部哑光锡(需特定型号)

    产品特点和优势


    1. 高精度镀层:TSW系列连接器提供了多种镀层选项,包括金、锡等,确保了长期使用的可靠性和耐腐蚀性。
    2. 卓越的电气性能:接触区域采用优质材料制造,保证低接触电阻和高导电性能。
    3. 结构坚固耐用:使用高硬度的磷青铜材料,具有良好的机械强度和抗冲击能力。
    4. 多样化应用:适用于单排、双排及三排等多种安装方式,广泛应用于各种电子设备。

    应用案例和使用建议


    TSW系列连接器适用于各种复杂电路设计,如高速数据传输系统、电信设备、工业控制系统等。根据手册中的示例,TSW系列连接器在高速数据传输系统中表现出色,能够有效提升系统的稳定性。在使用过程中,需要注意以下几点建议:
    - 确保正确选择镀层类型,以适应不同的应用环境。
    - 遵循正确的组装和焊接步骤,避免焊接温度过高导致的损坏。
    - 定期检查连接器的状态,及时更换老化部件。

    兼容性和支持


    TSW系列连接器具有广泛的兼容性,可与其他标准组件配合使用。制造商提供了详细的技术文档和支持服务,包括安装指南、维护手册和技术支持热线,帮助用户快速解决问题并确保产品的最佳性能。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决办法:检查镀层是否完好,确保正确的焊接温度和时间,清洁连接部位。
    2. 问题:连接器损坏。
    - 解决办法:确认是否使用正确的安装方法,如有需要更换新的连接器。

    总结和推荐


    TSW系列连接器凭借其高精度、优良的电气性能和稳定的机械强度,在各类电子设备和通信设备中展现出卓越的性能。推荐在高速数据传输系统、电信设备和工业控制等领域使用该系列产品。对于寻求高品质连接解决方案的用户来说,TSW系列连接器是一个理想的选择。

TSW-150-23-G-S参数

参数
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
防护等级 -
针脚数 50pin
额定电流 6.3A
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
长*宽*高 127mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-150-23-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-150-23-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-150-23-G-S TSW-150-23-G-S数据手册

TSW-150-23-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.6182 ¥ 22.2547
500+ $ 1.9055 ¥ 16.1968
库存: 750
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 1001.46
