首页  >  产品百科  >  TSW-112-07-S-D

TSW-112-07-S-D

厂牌: SAMTEC
产品描述: 2.54mm间距24p双排排针, TSW系列
供应商型号: SR-TSW-112-07-S-D
供应商: 海外现货
标准整包数: 1

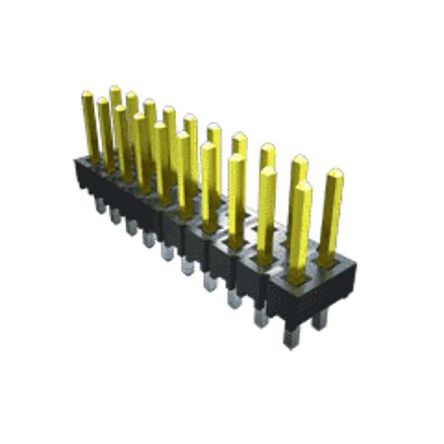

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-112-07-S-D

TSW-112-07-S-D概述

    电子元器件产品技术手册:HTSW系列连接器

    产品简介


    HTSW系列连接器是一款高性能、高可靠性的板对板连接器,广泛应用于各种电子设备中,如通信设备、工业控制、医疗设备等领域。该系列产品具有多种配置选项,可满足不同应用场景的需求。通过提供多样化的行数(单行、双行和三行)和间距选择(0.100英寸和0.200英寸),HTSW系列连接器在灵活性和适应性方面表现出色。

    技术参数


    - 针间距:0.100英寸(2.54毫米)
    - 行数:1至3行
    - 针数:1至50个
    - 中心版本:01至50个位置
    - 边距版本:02至25个位置
    - 材料:
    - 绝缘体材料:黑色玻璃填充聚酯(TSW)、自然液态晶体聚合物(HTSW)
    - 端子材料:磷青铜
    - 镀层:金(Au)或锡(Sn)镀层,厚度50微英寸(1.27微米)镍
    - 工作温度范围:-55°C 至 +125°C(金镀层);-55°C 至 +105°C(锡镀层)
    - 电压等级:
    - 与SSW配接:550VAC
    - 与BCS或ESQ配接:500VAC
    - 与BCS或SSM配接(带-RA/-RE):450VAC
    - 与CES配接:400VAC
    - 电流等级:
    - 每针最大电流:
    - TSW配接ESW:5.2安培
    - TSW配接SSW:5.7安培
    - TSW配接SLW:5.2安培
    - TSW配接SSQ:6.3安培
    - TSW配接SSM:5.2安培
    - TSW配接BCS:4.6安培
    - TSW配接SNT:4.3安培

    产品特点和优势


    HTSW系列连接器具备多种显著的优势和特点,使其在众多应用场景中脱颖而出:
    - 高可靠性:采用液态晶体聚合物绝缘材料,确保长期稳定性和耐用性。
    - 广泛的温度适应性:工作温度范围宽广,能够应对极端环境条件。
    - 出色的电气性能:高电压等级和大电流承载能力,适合需要高性能的场合。
    - 多样化配置选项:提供多种行数和间距选择,适应不同的设计需求。

    应用案例和使用建议


    HTSW系列连接器广泛应用于通信设备、工业控制、医疗设备等场合。例如,在通信设备中,它用于信号传输的连接;在工业控制领域,它用于控制系统间的信号交换。使用时应注意以下几点:
    - 安装注意事项:确保正确选择合适的行数和间距,以避免错误安装。
    - 电流管理:合理分配电流,确保每个连接器承受的最大电流不超过额定值。
    - 环境适应性:考虑工作环境的温度和湿度变化,选择合适的材料和镀层。

    兼容性和支持


    HTSW系列连接器与多种其他电子元器件和设备兼容,如Samtec的其他系列连接器(如SSW、ESQ等)。厂商提供详尽的技术支持和维护服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题:连接器插拔次数过多导致接触不良
    - 解决方法:定期检查并更换连接器,确保良好的电气接触。
    - 问题:温度超出工作范围影响正常工作
    - 解决方法:根据实际工作环境选择合适的材料和镀层,确保产品在指定温度范围内运行。
    - 问题:安装过程中出现短路
    - 解决方法:严格按照说明书操作,使用正确的工具和方法进行安装,确保不发生误接。

    总结和推荐


    总体而言,HTSW系列连接器凭借其出色的性能、广泛的适用性和强大的兼容性,成为电子设备设计和开发的理想选择。它不仅提供了高效的电气连接,还具备优秀的机械稳定性和可靠性。强烈推荐在需要高性能连接器的应用中使用HTSW系列连接器。

TSW-112-07-S-D参数

参数
防护等级 -
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
额定电流 6.3A
间距-配接 2.54mm
颜色 黑色
针脚数 24pin
长*宽*高 30.48mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-112-07-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-112-07-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-112-07-S-D TSW-112-07-S-D数据手册

TSW-112-07-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.875 ¥ 24.5238
500+ $ 2.5 ¥ 21.325
1000+ $ 2.0625 ¥ 17.5931
2000+ $ 1.725 ¥ 14.7143
5000+ $ 1.4375 ¥ 12.2619
库存: 487
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2452.38
