QSH-030-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: 26M-QSH-030-01-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1

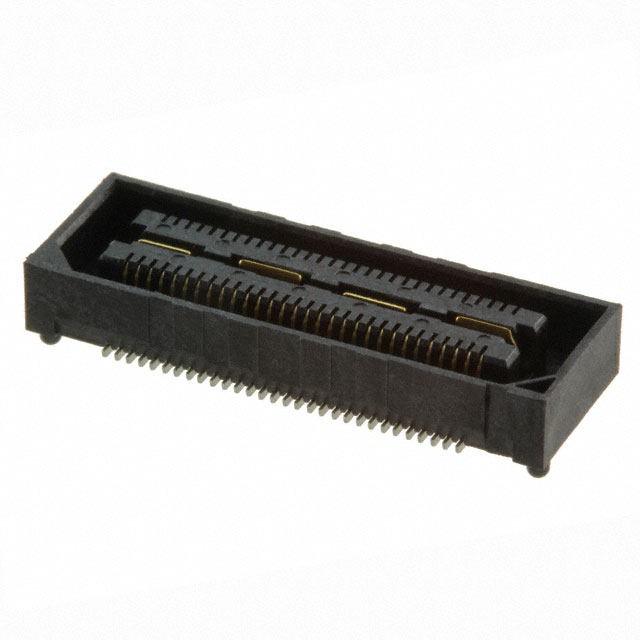

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-L-D-A-K-TR

QSH-030-01-L-D-A-K-TR概述


    产品简介


    QSH-XXX-01-X-D-XXX-X-XX 双排高密度插座组装件
    QSH-XXX-01-X-D-XXX-X-XX 是一款双排高密度插座组装件,主要用于各种电子设备中,为电路提供可靠的连接。这种插座设计旨在满足高密度、高可靠性的需求,适用于多种行业,如计算机、通信设备、医疗设备和工业自动化等。

    技术参数


    | 参数 | 规格 |

    | 位置数量 | -030, -060, -090, -120, -150(每行) |
    | 排规格 | -D:双排(使用 QSH-30-01-D-XX) |
    | 铆接针选项 | -A:对齐铆接针(使用 QSH-30-01-D-XX-A)(不可与 -LC 选项共用) |
    | 锁定夹选项 | -LC:锁定夹(使用 LC-08-TM-01,参见图 2,页 2)(不可与 -A 选项共用) |
    | 导向柱选项 | -GP:导向柱(使用 QSH-30-01-D-XX-X-GP)(参见图 4,页 3) |
    | 摩擦锁选项 | -FL:摩擦锁(参见图 5,页 3)(不可与 -GP 选项共用) |
    | 保释选项 | -RT1:保释(必须选择 -A 选项)(使用 QSH-30-01-D-XX-A-RT1 和 SUB-SC-05-01-FF,参见图 6,页 4)(不可与 -LC、-GP 或 -FL 选项共用) |
    | 翘曲选项 | -L:翘曲(使用 QSH-30-01-D-XX-A-L,参见图 7,页 4)(必须选择 -A 选项,不可与其它选项共用) |
    | 表面处理规格 | -S:30µ" 选择性金在接触区域,哑光锡在尾部 |
    -F:3µ" 选择性金镀层在接触区域,哑光锡在尾部 |
    -L:10µ" 轻金选择性镀层在接触区域,哑光锡在尾部 |
    -H:30µ" 重型金镀层在接触区域,3µ" 金在尾部 |
    -C:50µ" 电解抛光选择性金镀层在接触区域,哑光锡在尾部 |
    | 引脚类型 | -01:0.1280 英寸(3.25 毫米) |

    产品特点和优势


    QSH-XXX-01-X-D-XXX-X-XX 双排高密度插座组装件具备以下显著特点和优势:
    - 高密度设计:可以实现高密度连接,减少空间占用。
    - 高可靠性:坚固的设计确保长期使用中的稳定性和可靠性。
    - 多种选项:提供多种铆接针、锁定夹、导向柱、摩擦锁和翘曲选项,以适应不同的应用需求。
    - 可选表面处理:多种表面处理选项(金、锡等),以适应不同环境下的应用要求。
    - 兼容性好:与多种设备和系统兼容,广泛应用于计算机、通信、医疗和工业自动化等领域。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于路由器、交换机和基站之间的连接。
    - 计算机系统:作为主板和扩展卡之间的重要接口。
    - 医疗设备:在医疗成像和监测设备中实现关键连接。
    - 工业自动化:用于各种工业控制系统和传感器之间的连接。
    使用建议:
    - 在选择表面处理时,根据应用环境选择适当的镀层,例如,对于腐蚀环境可以选择重型金镀层。
    - 根据实际应用需求选择合适的铆接针、锁定夹等配件,以提高连接稳定性。
    - 在组装过程中,注意按标准操作,避免不当安装导致的连接不良。

    兼容性和支持


    - 兼容性:QSH-XXX-01-X-D-XXX-X-XX 设计具有广泛的兼容性,能够与其他电子元件和系统无缝集成。
    - 支持:Samtec 公司提供了全面的技术支持和维护服务,包括定制解决方案和技术咨询服务。

    常见问题与解决方案


    1. 问题:插入力过高,可能导致损坏。
    解决方案:检查插入工具是否符合要求,如有必要,请使用专用工具进行操作。
    2. 问题:连接不稳定,容易脱落。
    解决方案:确认已正确选择了锁定夹或摩擦锁选项,并按照规范进行装配。
    3. 问题:导电性差。
    解决方案:检查表面处理是否符合标准,必要时更换合适的镀层。

    总结和推荐


    综合评估:QSH-XXX-01-X-D-XXX-X-XX 双排高密度插座组装件以其高密度、高可靠性和多样化选项成为市场上极具竞争力的产品。其广泛应用在多个行业中,并提供强大的技术支持和服务保障。
    推荐使用:基于其卓越的设计、可靠性及广泛的应用范围,我们强烈推荐 QSH-XXX-01-X-D-XXX-X-XX 双排高密度插座组装件在需要高密度连接和稳定性能的场合中使用。

QSH-030-01-L-D-A-K-TR参数

参数
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-030-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-030-01-L-D-A-K-TR QSH-030-01-L-D-A-K-TR数据手册

QSH-030-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
