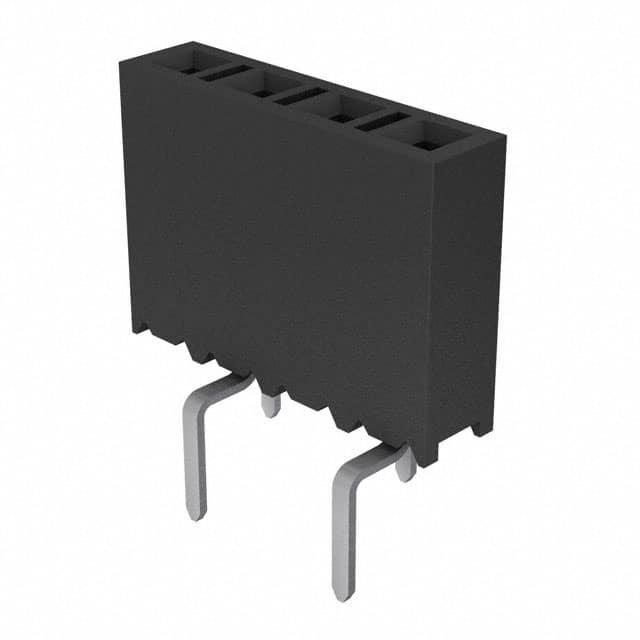

BCS-104-LM-S-PE

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 4pin 4.6A 250nm 金 黑色 通孔安装 10.16mm(长度)*5.08mm(高度)
供应商型号: UA-BCS-104-LM-S-PE
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 BCS-104-LM-S-PE

BCS-104-LM-S-PE概述

    电子元器件产品技术手册

    1. 产品简介


    BCS系列电子元器件是一种高可靠性、多功能的插拔式连接器,适用于广泛的电子设备中。该系列产品具有多种配置选项,包括接触材料、引脚数和安装方式,确保满足不同应用场景的需求。BCS连接器广泛应用于通信、汽车、工业控制和消费电子等领域,为设备提供稳定可靠的信号传输和电力供应。

    2. 技术参数


    - 引脚数量:每行最多可达50个引脚。
    - 镀层选项:
    - F:金闪镀层(金镀层)在触点上,锡镀层在尾部。
    - L:10微英寸(0.25微米)金镀层在触点上,锡镀层在尾部。
    - S:单排。
    - D:双排。
    - TE:顶入式。
    - DE:顶入式(底部进入需指定-DE-BE)。
    - PE:穿通式(底部进入需指定-PE-BE)。
    - HE:水平进入。
    - "XXX":极化位置(不支持-BE)。
    - 绝缘材料:黑色液晶聚合物。
    - 接触材料:磷青铜。
    - 镀层:金或锡镀层覆盖50微英寸(1.27微米)镍。
    - 电压额定值:495V AC(-TE/-DE/-PE与TSM匹配时);450V AC(-HE与TSW匹配时)。
    - 工作温度范围:-55°C至+125°C。
    - 插入深度:从顶部0.171英寸到0.285英寸(4.34毫米到7.24毫米),从底部0.222英寸加板厚最小值(5.64毫米)。对于HE类型,从顶部0.171英寸到0.250英寸(4.34毫米到6.35毫米)。
    - 无铅焊接:支持。
    - 符合标准:部分长度、样式和选项是非标准件,不可退货。

    3. 产品特点和优势


    BCS连接器的独特之处在于其多样化的配置选项,能够满足不同的应用需求。它具备高可靠性和稳定性,能够在极端环境下正常工作。其金闪镀层和磷青铜材料提高了信号传输的质量和耐用性。此外,BCS系列连接器具有紧凑的设计,节省空间,便于安装和维护。

    4. 应用案例和使用建议


    - 通信设备:用于服务器、路由器和交换机之间的高速信号传输。
    - 汽车电子:可用于车身控制系统、传感器和仪表盘的连接。
    - 工业控制:适用于自动化生产线和工业机器人系统的信号和电源连接。
    - 消费电子:如平板电脑和智能手机的内部连接。
    使用建议:
    - 在安装前检查连接器的型号和规格是否匹配实际应用需求。
    - 确保接触材料和镀层与系统要求一致。
    - 遵循制造商的焊接和装配指南,确保正确安装和使用。

    5. 兼容性和支持


    BCS连接器与多种其他元器件兼容,如TSW、MTSW、HTSW、HMTSW、TSS、ZSS、DW、EW、ZW、HW、TSM、MTLW、PHT等。制造商提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确插入插座。
    - 解决方案:确认插入方向正确,并检查接触件是否损坏。
    - 问题2:接触电阻过高。
    - 解决方案:重新焊接接触件,确保焊接质量。
    - 问题3:连接器过热。
    - 解决方案:检查负载电流是否超过额定值,必要时采取散热措施。

    7. 总结和推荐


    BCS连接器凭借其高性能、高可靠性以及广泛的应用场景,成为众多电子设备的理想选择。它不仅在通信、汽车和工业控制等领域表现出色,还能有效提高设备的整体性能。综合考虑其技术参数、应用案例及售后服务,我们强烈推荐BCS连接器作为您的首选连接解决方案。

BCS-104-LM-S-PE参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Pass Through,Push-Pull,Receptacle
额定电流 4.6A
排数 1
防护等级 -
颜色 黑色
间距-配接 2.54mm
针脚数 4pin
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
