首页  >  产品百科  >  IPM1-03-D

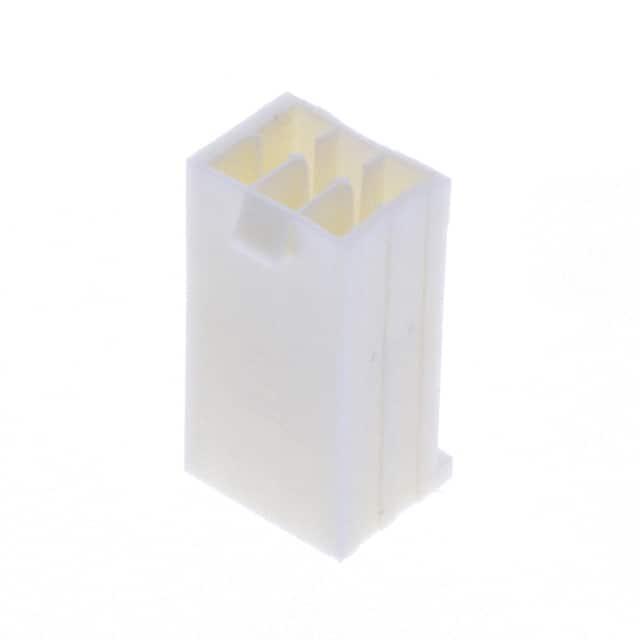

IPM1-03-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Locking Ramp 2 6pin 滑锁 Male Pin 压接 白色 导线安装,自由悬挂,通孔安装 9.4mm(长度)*8.63mm(高度)
供应商型号: SAM9618-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPM1-03-D

IPM1-03-D概述


    产品简介


    MMTD、MMTDT、MMTS、MMTST、IPM1和T1M74系列电子元器件
    MMTD、MMTDT、MMTS、MMTST、IPM1和T1M74系列电子元器件是专门设计用于工业、通信和消费电子等领域的高可靠性连接器。这些元器件通过双排或多排排列方式,支持不同尺寸的电缆,包括PVC和特氟龙氟聚合物电缆。它们适用于各种应用场合,如信号传输、电源连接、数据处理等。这些电子元器件的设计使得其具有优秀的机械强度和电气性能,能够在极端环境下稳定运行。

    技术参数


    - 插针数:每行插针数为2、3、4、5、6、8、10、12、15、16、20、25(标准尺寸)。
    - 导线规格:20至30 AWG。
    - 端子选项:双端(-D)、单端(-S)。
    - 接头长度:03.00"(最小值)至03.25"。
    - 绝缘材料:尼龙,白色。
    - 接触材料:磷青铜。
    - 镀层:金镀层(-F)、10微英寸(0.25微米)金镀层(-L)。
    - 工作温度范围:
    - 20-26 AWG:-10°C至+105°C。
    - 28-30 AWG:-10°C至+80°C。
    - 特氟龙氟聚合物电缆:-40°C至+125°C。
    - 电压额定值:600 VAC。
    - 认证:RoHS符合性。

    产品特点和优势


    1. 高可靠性:这些连接器采用磷青铜接触材料,能够在极端条件下提供可靠的电连接。
    2. 多种配置选择:用户可以根据具体需求选择不同的导线规格、端子选项及接头长度。
    3. 高兼容性:这些连接器可与MMSD(T)、MMSS(T)–TXS、IPL1等其他电子元器件无缝对接。
    4. 宽工作温度范围:特别适用于需要在低温或高温环境中工作的应用场合。
    5. RoHS符合性:符合环保要求,无有害物质。

    应用案例和使用建议


    应用案例
    这些电子元器件广泛应用于工业自动化、数据中心、智能楼宇等项目中。例如,在工业自动化系统中,它们可以用来传输传感器信号,确保控制系统之间的数据传递。在数据中心中,它们可用于服务器机柜内的电源和数据线连接,以保证系统的可靠性和稳定性。
    使用建议
    - 在选择合适的导线规格时,需考虑具体的电流负载和环境条件。
    - 为确保最佳的机械强度和电气性能,建议严格按照手册中的操作步骤进行安装。
    - 在极端温度环境下使用时,应确保所选连接器具备足够的温度适应性。
    - 在选择端子选项时,考虑到空间限制和信号完整性,双端(-D)或单端(-S)的选择应根据具体应用场景而定。

    兼容性和支持


    - 这些连接器可与Samtec公司提供的多种工具配合使用,如手工具(CAT-HT-174-2030-13)、小型应用工具(CAT-MC-174-2024-XX-01和CAT-MC-174-2630-XX-01)以及提取工具(CAT-EX-74-01)。
    - 用户可通过访问Samtec官网(www.samtec.com)获取完整的规格文档和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中发现接触不良 | 确保正确的端子选项选择,并按照手册指导正确安装。 |
    | 导线断裂 | 选用合适规格的导线,并避免过度弯曲或拉伸。 |
    | 温度范围超出规定值 | 根据具体温度环境选择合适的连接器型号,并采取适当的隔热措施。 |

    总结和推荐


    综合评估
    - 主要优点:高可靠性、多种配置选择、高兼容性、宽工作温度范围、RoHS符合性。
    - 推荐使用:鉴于上述优点,我们强烈推荐MMTD、MMTDT、MMTS、MMTST、IPM1和T1M74系列电子元器件在需要高可靠性和广泛温度适应性的应用场合中使用。无论是工业自动化、数据中心还是智能楼宇项目,这些连接器都能提供卓越的性能表现和长期的稳定性。

IPM1-03-D参数

参数
针脚数 6pin
类型 Locking Ramp
颜色 白色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
长*宽*高 9.4mm(长度)*8.63mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPM1-03-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPM1-03-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPM1-03-D IPM1-03-D数据手册

IPM1-03-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4145 ¥ 12.7892
10+ $ 1.0868 ¥ 9.7319
100+ $ 0.9236 ¥ 8.2707
500+ $ 0.8244 ¥ 7.382
1000+ $ 0.785 ¥ 7.0296
5000+ $ 0.7065 ¥ 6.3267
库存: 192
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.78
