ZSS-107-01-G-D-540

厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2.54mm 2 14pin 3A 250nm 金 通孔安装
供应商型号:
供应商:
标准整包数: 0

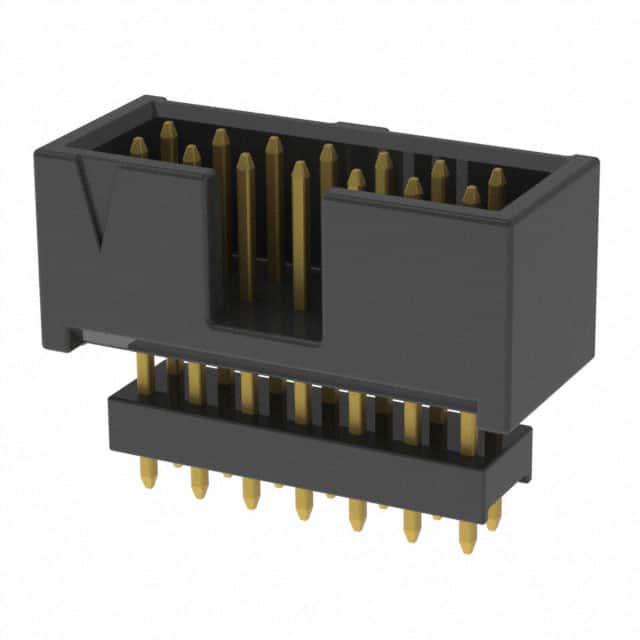

SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-107-01-G-D-540

ZSS-107-01-G-D-540概述


    产品简介


    本产品为Samtec公司生产的TSS、HTSS、ZSS系列电子元器件,属于带绝缘层的直插式连接器。它们主要用于各类电子设备之间的信号传输,适用于广泛的工业和消费电子应用。TSS、HTSS、ZSS系列连接器具有独特的设计,提供双排和单排选项,支持通过板上安装和表面贴装两种方式安装。

    技术参数


    - 外形尺寸:2.54mm (.100")间距
    - 引脚数:每行从2到36个不等(标准尺寸)
    - 端子材料:磷青铜,可选择金(Au)或锡(Sn)镀层,底层镍厚度50微英寸(1.27微米)
    - 绝缘材料:TSS、ZSS系列为黑色玻璃填充聚酯;HTSS系列为自然PCT
    - 操作温度范围:-55°C至+125°C(金镀层);-55°C至+105°C(锡镀层)
    - 耐压等级:1000VRMS
    - 绝缘电阻:最小5000兆欧
    - 阻燃等级:UL 94V-0
    - RoHS合规:是
    - 焊接要求:HTSS系列为无铅焊料兼容;TSS和ZSS系列仅限波峰焊接

    产品特点和优势


    TSS、HTSS、ZSS系列连接器的主要优势在于其高可靠性、广泛的温度适应性以及坚固的设计。采用磷青铜端子,能有效抵抗腐蚀,确保长期使用下的电气稳定性。同时,这些连接器经过严格的耐热测试,能够在极端环境下稳定工作。其独特的绝缘材料和紧凑设计,使其非常适合空间受限的应用环境。

    应用案例和使用建议


    这些连接器广泛应用于各种领域,如工业控制、医疗设备、汽车电子等。它们可用于创建可靠的连接系统,例如在自动化控制系统中,需要高可靠性的信号传输。对于设计工程师,建议根据具体应用场景选择合适的引脚数量和镀层材料,以最大化产品的性能。此外,在设计电路板时,可以考虑添加机械支撑来增强连接器的稳定性,特别是当使用金或选择性镀金连接器时。

    兼容性和支持


    TSS、HTSS、ZSS系列连接器能够与Samtec公司的其他系列如SSW、SSQ、ESW、ESQ等完美匹配。Samtec公司还提供了详细的规格文档和技术支持,客户可以在需要时通过电子邮件联系技术支持团队。此外,Samtec官方网站提供了丰富的资料和文档,便于用户查阅相关技术信息和下载产品资料。

    常见问题与解决方案


    1. 问题:连接器是否可以通过不同方式安装?
    - 解答:是的,这些连接器支持板上安装和表面贴装两种方式。设计工程师可以根据实际应用需求选择合适的方式。

    2. 问题:连接器的镀层材料有哪些选择?
    - 解答:可以选配金(Au)或锡(Sn)镀层,推荐根据具体应用场景和成本预算选择适合的镀层材料。
    3. 问题:如何增强连接器的稳定性?
    - 解答:Samtec推荐在设计时增加机械支撑结构,特别是在使用金或选择性镀金连接器的情况下,可通过机械板固定夹来增强连接器的稳定性。

    总结和推荐


    综上所述,TSS、HTSS、ZSS系列连接器凭借其高性能和可靠性,适用于广泛的电子应用场合。其多样化的安装选项、广泛的温度适应性和坚固耐用的设计,使得这些连接器在市场上具备显著的竞争优势。对于寻求高效、稳定连接解决方案的设计工程师和制造商来说,TSS、HTSS、ZSS系列连接器无疑是一个值得信赖的选择。强烈推荐在各类工业和消费电子产品中采用这些连接器。

ZSS-107-01-G-D-540参数

参数
防护等级 -
针脚数 14pin
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
触头镀层 - 配接
排数 2
额定电流 3A
类型 Elevated,Header,Push-Pull
颜色 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-107-01-G-D-540厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-107-01-G-D-540数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC ZSS-107-01-G-D-540 ZSS-107-01-G-D-540数据手册
