首页  >  产品百科  >  HTSW-110-07-T-S-005

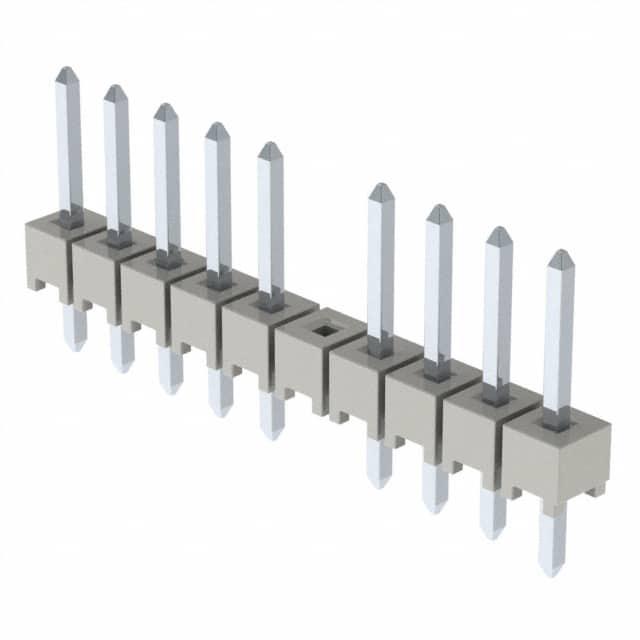

HTSW-110-07-T-S-005

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 10pin 推挽式 Male Pin 通孔安装 25.4mm(长度)*2.54mm(高度)
供应商型号: 200-HTSW11007TS005
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-110-07-T-S-005

HTSW-110-07-T-S-005概述


    产品简介


    HTSW–116–11–G–S 和 HTSW–115–05–L–Q 是来自Samtec的高性能电连接器系列。这些连接器采用独特的设计,提供了出色的电气特性和稳定性,适用于广泛的工业和消费电子应用。该系列产品可用于板对板、板对线、线对线等多种应用场景,是现代电子产品设计中的理想选择。

    技术参数


    - 引脚间距:0.100英寸(2.54毫米)
    - 每排引脚数:1至50个
    - 终端材料:磷青铜
    - 镀层:金(Au)或锡(Sn)覆盖50微英寸(1.27微米)镍
    - 绝缘材料:聚酯玻璃纤维(黑色)或液晶聚合物(自然色)
    - 温度范围:
    - 使用金镀层时:-55°C 至 +125°C
    - 使用锡镀层时:-55°C 至 +105°C
    - 电压额定值:
    - 550VAC(与SSW匹配)
    - 500VAC(与BCS或ESQ匹配)
    - 450VAC(与BCS或SSM匹配,带-RA/-RE选项)
    - 400VAC(与CES匹配)
    - 认证:符合RoHS标准

    产品特点和优势


    HTSW系列电连接器具备以下几个显著的优势:
    - 高可靠性:提供极高的耐热性和机械强度。
    - 多用途兼容性:适用于多种引脚配置和长度,可以广泛应用于不同类型的电子产品。
    - 易于安装和维护:引脚设计合理,方便插拔,确保连接稳定。
    - 高电流承载能力:单个引脚最大可承载5.7安培电流。
    - 多种连接方式:支持直插式、右角插式和多种不同的锁紧机制,以适应各种应用场景。

    应用案例和使用建议


    应用案例:该系列产品常用于工业自动化、通信设备、医疗仪器等领域,如控制面板、电源模块、信号传输等场景。
    使用建议:
    1. 在选择合适的引脚布局时,应考虑具体的应用需求,如空间限制、电流负载等。
    2. 针对需要高温环境工作的应用,建议选择金镀层的产品。
    3. 在高振动环境下使用时,应选用具有锁定功能的产品以提高稳定性。

    兼容性和支持


    HTSW系列产品与以下组件兼容:
    - 板端:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW
    - 线端:IDSD, IDSS
    Samtec公司为用户提供全面的技术支持,包括产品选型指南、安装说明和故障排查支持。此外,公司还提供样片和小批量订单服务,帮助客户进行开发验证。

    常见问题与解决方案


    1. 问:如何确认引脚配置?
    - 答:请参考产品型号后的代码(如-HTSW-116-11-G-S),其中包含详细的引脚配置信息。
    2. 问:哪种引脚镀层更适合高温环境?
    - 答:金镀层适合高温环境(最高可达125°C),而锡镀层则适合较低温度(最高可达105°C)。
    3. 问:产品是否通过RoHS认证?
    - 答:是的,所有HTSW系列电连接器均符合RoHS标准。

    总结和推荐


    HTSW系列电连接器凭借其高可靠性和广泛的适用性,成为了市场上非常受欢迎的产品。无论是工业自动化还是通信领域,这款产品都能为工程师们提供可靠的连接解决方案。我们强烈推荐此系列连接器给那些寻求高性能、高稳定性的电连接解决方案的设计者。

HTSW-110-07-T-S-005参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
颜色 -
长*宽*高 25.4mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-110-07-T-S-005厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-110-07-T-S-005数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-110-07-T-S-005 HTSW-110-07-T-S-005数据手册

HTSW-110-07-T-S-005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
50+ $ 0.814 ¥ 6.8783
100+ $ 0.671 ¥ 5.67
500+ $ 0.5508 ¥ 4.6543
1000+ $ 0.486 ¥ 4.1067
2000+ $ 0.4212 ¥ 3.5591
5000+ $ 0.3675 ¥ 3.1054
10000+ $ 0.315 ¥ 2.6618
库存: 187
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
