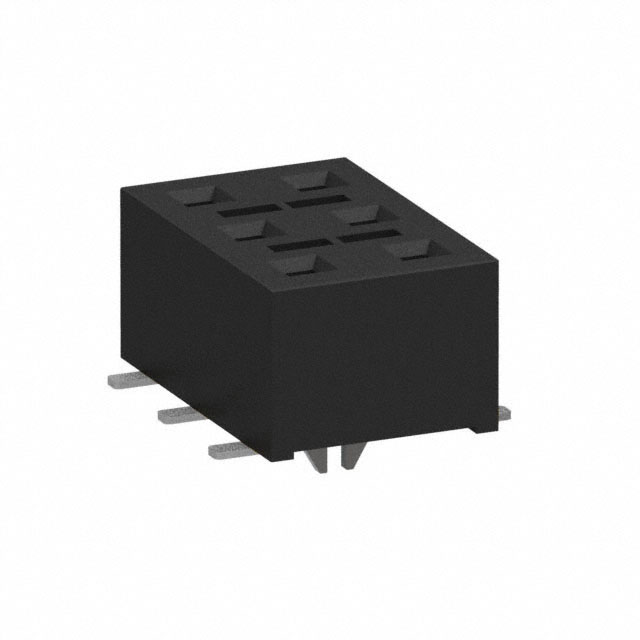

HLE-103-02-L-DV-BE-LC-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 6pin 4.1A 250nm 金 黑色 SMD,P=2.54mm 贴片安装 7.62mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-103-02-L-DV-BE-LC-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-103-02-L-DV-BE-LC-K-TR

HLE-103-02-L-DV-BE-LC-K-TR概述


    产品简介


    HLE系列是Samtec公司生产的高性能插座,型号如HLE–116–02–L–DV–K、HLE–110–02–L–DV、HLE–130–02–F–DV等。这些产品主要用于高密度连接场合,适用于多种电子设备,包括电信、数据通信、工业自动化和消费电子产品等领域。HLE系列以其卓越的可靠性和成本效益而著称,能够在严苛的环境下保持稳定的电气性能。

    技术参数


    - 插座类型: 高速高性能插座
    - 接触材料: 黄铜镀镍(BeCu)
    - 电镀选项: Au或Sn,底部镀50微英寸(1.27微米)镍
    - 电流承载能力: 每针4.1安培(双针供电)
    - 电压等级: 400 VAC
    - 工作温度范围: -55°C 至 +125°C
    - 插入深度: 0.070英寸至0.135英寸(可通孔),最小+PCB厚度为0.102英寸(底入式)
    - 绝缘材料: 黑色液晶聚合物(LCP)
    - 封装方式: 支持带状和卷装(Tape & Reel)包装

    产品特点和优势


    HLE系列的特点在于其出色的可靠性、成本效益和广泛的应用范围。特别是,该系列产品具有优异的温度耐受性,能在极端条件下保持稳定的工作状态。此外,通过不同选项配置,HLE系列能够满足客户特定的设计要求,具备较高的灵活性和适应性。

    应用案例和使用建议


    HLE系列广泛应用于各种高密度连接需求的场合,例如电信基站、数据通信系统、工业控制系统和高端消费电子产品。具体应用实例包括高速信号传输、电源连接和多层电路板的连接等。对于用户而言,建议在设计过程中充分考虑其电镀选项和插针数量,以确保最佳的电气性能和机械稳定性。同时,确保所选型号符合特定的应用环境要求,如工作温度和电压等级。

    兼容性和支持


    HLE系列可以与多种类型的连接器适配,包括TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。厂商提供了详细的规格书和技术支持,用户可以通过Samtec官网获取完整的技术文档和支持信息。此外,Samtec还提供高质量的加工服务,包括无铅焊接处理和表面贴装工艺。

    常见问题与解决方案


    1. 问题: 插座不能正常插入。
    - 解决方案: 确保插针位置正确,检查是否有异物堵塞或插针弯曲。

    2. 问题: 连接不稳定。
    - 解决方案: 检查焊接点是否牢固,确认插头和插座的电镀是否匹配。

    3. 问题: 接触电阻过高。
    - 解决方案: 清理接触点,确保没有氧化层或其他污染物。

    总结和推荐


    总体来说,HLE系列是一个高度可靠、灵活且成本效益高的高性能插座产品。其广泛的兼容性和良好的电气性能使其成为各种高密度连接应用的理想选择。我们强烈推荐这一系列产品给那些需要高性能连接解决方案的设计工程师和制造商。

HLE-103-02-L-DV-BE-LC-K-TR参数

参数
颜色 黑色
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
额定电流 4.1A
针脚数 6pin
长*宽*高 7.62mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
