TSS-105-01-G-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排针 板对板连接器, TSS系列, 直角, 通孔安装
供应商型号: TSS-105-01-G-D
供应商: Master
标准整包数: 10

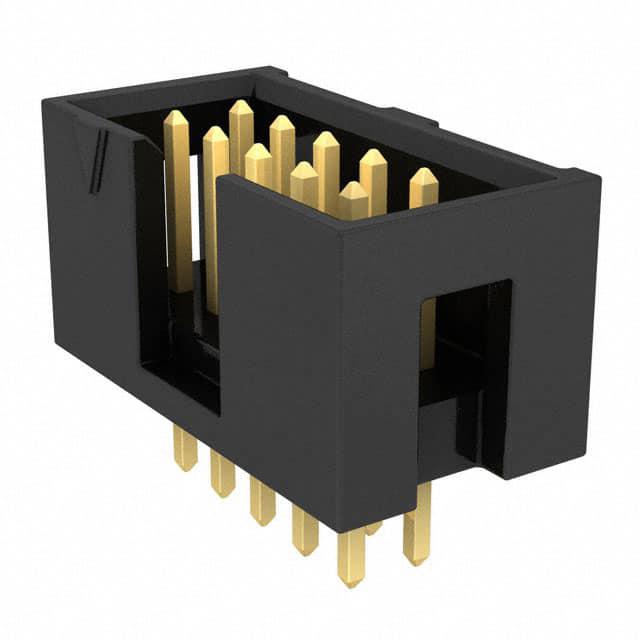

SAMTEC 矩形连接器 - 外壳 TSS-105-01-G-D

TSS-105-01-G-D概述

    TSS-1XX-XX-XXX-X-XX-XX 系列连接器技术手册

    1. 产品简介


    产品类型:
    TSS-1XX-XX-XXX-X-XX-XX 系列是来自 SAMTEC 公司的高级扁平电缆连接器,适用于各种高性能电子产品中的信号传输和连接需求。
    主要功能:
    该系列连接器具有多种针位选项,适用于各种电子设备和系统。每个连接器可以提供 2 到 36 个触点,可以根据具体的应用需求进行选择和配置。采用直角和水平两种安装方式,可灵活适应不同的安装环境。
    应用领域:
    TSS-1XX-XX-XXX-X-XX-XX 连接器广泛应用于工业自动化、计算机、通讯设备及消费电子等领域,尤其适合对信号传输速度和可靠性有较高要求的应用场合。

    2. 技术参数


    | 参数 | 描述 |

    | 针位数量 | 2 至 18 及 20, 21, 24, 25, 28, 30, 32, 36(每行) |
    | 安装方式 | 直角和水平两种安装方式 |
    | 镀层 | 金镀层(Au/Ni),选择性镀层(Au/Ni/Tin),锡铅镀层等 |
    | 触点间距 | 0.100 英寸(2.54 毫米) |
    | 尺寸 | 不同型号尺寸不同,参见尺寸图表 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘材料 | 聚对苯二甲酸丁二醇酯(PBT),UL 94 V0 等级 |
    | 接触件材料 | 黄铜镀镍 |
    | 导电性能 | 低电阻,高导电性 |
    | 工作电压 | 50V |
    | 电流容量 | 最大 3A |

    3. 产品特点和优势


    独特功能和优势:
    - 灵活性: 支持 2 至 36 个针位选择,方便定制化配置。
    - 兼容性: 支持多种镀层选择,满足不同应用场景下的耐腐蚀和电气性能需求。
    - 可靠性: 经过严格的机械测试,确保长期稳定运行。
    - 节省空间: 采用紧凑设计,适合高密度布线需求。
    - 高效安装: 提供直角和水平安装选项,便于灵活安装和维护。

    4. 应用案例和使用建议


    应用场景:
    TSS-1XX-XX-XXX-X-XX-XX 连接器广泛应用于工业自动化控制系统、计算机服务器、网络交换机等高性能电子设备中。在工业自动化控制中,它可以实现高效的信号传输和数据通信;在服务器和网络交换机中,它能提供可靠的电源和信号连接。
    使用建议:
    - 正确安装: 在安装过程中,需按照说明书操作,确保连接器与目标插槽对齐。
    - 定期检查: 定期检查连接器的接触情况,确保其良好状态。
    - 维护保养: 清洁连接器和针位时,使用专用工具和清洁剂,避免损坏镀层。
    - 避免静电: 在处理连接器时,注意防止静电放电对触点造成损害。

    5. 兼容性和支持


    兼容性:
    TSS-1XX-XX-XXX-X-XX-XX 系列连接器可以与多种其他电子元件和设备兼容,如 SSW, SSQ, SSM, BCS, ESW 和 ESQ 系列。其设计使得不同型号之间的连接更简单,更可靠。
    支持和服务:
    SAMTEC 提供全面的技术支持服务,包括安装指南、维护手册和技术文档。对于遇到任何技术问题的用户,可以通过电话或电子邮件与技术支持团队联系,获得及时的帮助和支持。

    6. 常见问题与解决方案


    问题1:
    连接器安装后出现接触不良。
    解决方案:
    检查连接器是否正确安装到位,并确保与目标插槽完全对齐。如有必要,清洁连接器和针位,确保没有灰尘或杂质阻碍接触。
    问题2:
    连接器在高温环境下工作时温度过高。
    解决方案:
    确认连接器的工作温度范围为 -40°C 至 +85°C,如需更高温度,则考虑使用更高耐温等级的连接器。同时,检查电路设计,确保合理散热。

    7. 总结和推荐


    综合评估:
    TSS-1XX-XX-XXX-X-XX-XX 连接器是一款设计先进、性能稳定的高性能连接器,具备出色的灵活性、兼容性和可靠性。其丰富的针位选择和多样的安装方式使其适用于广泛的工业和商业应用。
    推荐:
    强烈推荐使用 TSS-1XX-XX-XXX-X-XX-XX 系列连接器,尤其是在需要高性能、高可靠性连接的应用环境中。SAMTEC 提供的全面技术支持也使用户能够更轻松地部署和维护这些连接器。

TSS-105-01-G-D参数

参数
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
长*宽*高 16.51mm(长度)*9.27mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSS-105-01-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSS-105-01-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSS-105-01-G-D TSS-105-01-G-D数据手册

TSS-105-01-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
