首页  >  产品百科  >  IPD1-08-S-K

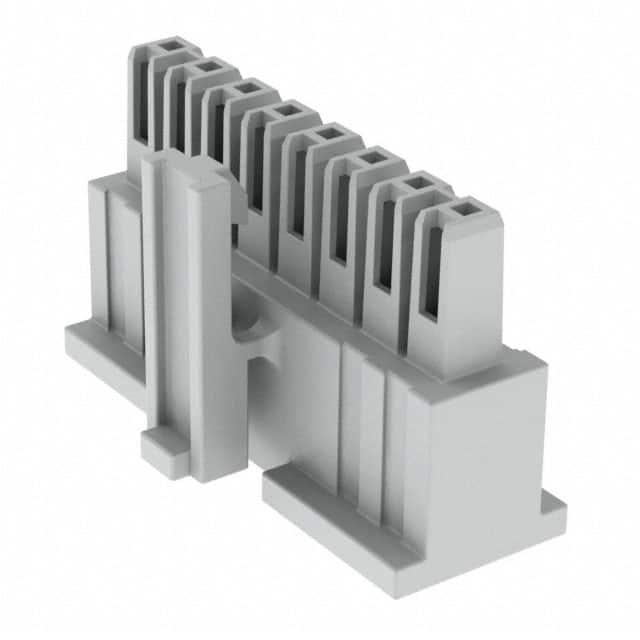

IPD1-08-S-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 压接连接器外壳, 8路, 2.54mm节距, 1行
供应商型号: JY-IPD1-08-S-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-08-S-K

IPD1-08-S-K概述

    电子元器件技术手册:IPD1-XX-X-XX-X

    产品简介


    IPD1-XX-X-XX-X 是一款由 SAMTEC, Inc. 生产的连接器组件,主要用于电子设备中的信号传输和电源管理。该产品提供多种配置选项,包括不同数量的位置、闩锁选项和排规格,适用于广泛的应用领域,如通信、工业控制、医疗设备及消费电子。

    技术参数


    - 位置数: -02 到 -25(每排)
    - 闩锁选项:
    - `-M`: 金属闩锁(参见图1)
    - (留空为塑料闩锁,参见图8和图10,第2页)
    - 排规格:
    - `-S`: 单排
    - `-D`: 双排
    - 选项:
    - `-P`: 极化(参见图2)(不适用于 `-K`, `-GP` 选项)
    - `-K`: 密钥极化(参见图3)(不适用于 `-P`, `-GP` 选项)
    - `-GP`: 导向柱(参见图5,第2页)(不适用于 `-P`, `-K` 选项)
    - `-H`: 水平(参见图7,第2页)(仅适用于 `-D` 排)
    - 材料:
    - 单排绝缘体:尼龙,UL 94 V2
    - 双排绝缘体:尼龙,UL 94 V0
    - 闩锁:镀镍铍铜,#25,半高

    产品特点和优势


    IPD1-XX-X-XX-X 的主要特点包括:
    - 多种配置选择: 支持不同的位置数、闩锁类型、排规格和特殊选项,满足多样化需求。
    - 高强度闩锁: 金属闩锁设计提供高达1.000磅(4.45牛顿)的锁紧力,确保稳定可靠的连接。
    - 材料耐久性: 使用的尼龙材料具有良好的机械强度和耐热性,同时绝缘性能优异。
    - 极化和密钥化选项: 有助于防止错误连接,提高系统的可靠性和安全性。

    应用案例和使用建议


    IPD1-XX-X-XX-X 在各种电子设备中广泛应用,例如通信基站、工业控制系统、医疗设备和消费电子产品。建议在使用时注意以下几点:
    - 确保正确选择闩锁类型和排规格,以匹配具体应用场景的需求。
    - 注意环境条件,尤其是湿度对尼龙材料的影响,可能需要额外的防护措施。
    - 针对某些特殊应用,可考虑添加导向柱以提高装配精度。

    兼容性和支持


    - 兼容性: IPD1-XX-X-XX-X 可与同系列的其他插头和插座配套使用,例如 PT-1-24-04-56 和 TP-25 型号的管式包装插头。
    - 支持和服务: SAMTEC 提供详细的技术文档和工程支持,帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 如何判断是否需要使用金属闩锁?
    - 解决方案: 若预期会承受较大的应力或需要更高的可靠性,应选择金属闩锁。如果仅用于普通应用场景,则可以考虑使用塑料闩锁以降低成本。
    2. 问题: 安装过程中如何避免插针损坏?
    - 解决方案: 确保插针和插座完全对齐后缓慢插入,避免快速强行推入导致损坏。
    3. 问题: 如何应对环境湿度对尼龙材料的影响?
    - 解决方案: 在潮湿环境中使用时,可以考虑增加防潮措施,如添加密封胶圈或在包装上标注湿度敏感标识。

    总结和推荐


    总体而言,IPD1-XX-X-XX-X 是一款性能稳定、配置灵活的连接器组件。其强大的闩锁系统、多样化的配置选项和良好的材料耐久性使其成为许多电子设备中的理想选择。如果您需要一个既可靠又易于配置的连接解决方案,我们强烈推荐使用这款产品。

IPD1-08-S-K参数

参数
触头端接 压接
针脚数 8pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 21.72mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-08-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-08-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-08-S-K IPD1-08-S-K数据手册

IPD1-08-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
