FFSD-08-01-N

厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 16 路, 美国线规 30 awg
供应商型号: SR-FFSD-08-01-N
供应商: 海外现货
标准整包数: 1

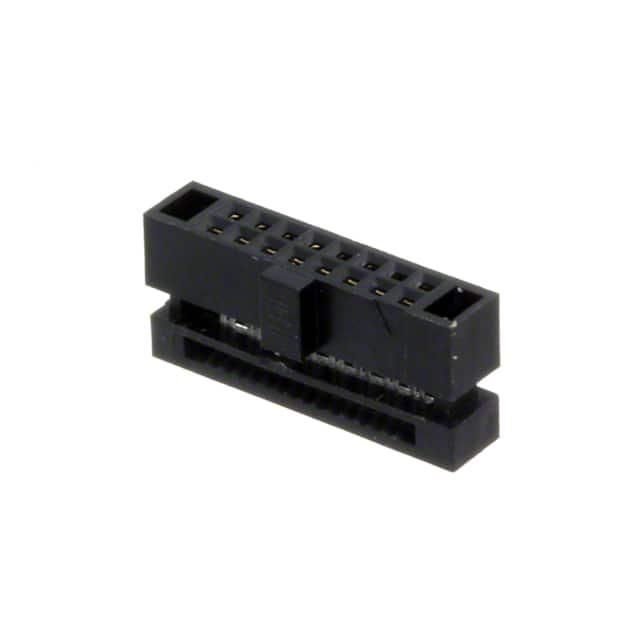

SAMTEC 矩形连接器 - 自由悬挂/面板安装 FFSD-08-01-N

FFSD-08-01-N概述


    产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX是一款双排女性IDC(绝缘位移连接器)组件。该组件广泛应用于需要高可靠性和紧凑设计的场合,例如数据通信设备、工业控制系统、汽车电子等领域。这款连接器的主要功能是实现导线与电路板之间的高效连接,提供稳固且可重复使用的电气连接点。

    技术参数


    - 引脚配置:单端或双端。
    - 装配长度:所有采用-D"XX"选项的组件最小为4.00英寸[101.6mm],其他选项最小为1.00英寸[25.4mm]。
    - 引脚样式:逆向布线(仅限-RW)、标记极化(-N)、外反转(-O)、中反转(-M)等。
    - 镀层选项:标准极化标记、无极化标记、接触区镀金(10µ"、30µ"、3µ")、在IDC区域镀锡。
    - 电缆尺寸:最大0.25英寸[6.35mm]过长。
    - 材料:绝缘体由PBT制成,阻燃等级为UL94V-0;颜色为黑色。接触点材质为铍铜。
    - 线缆规格:30AWG,7/38规格,镀锡,多股绞合,灰色PVC绝缘。

    产品特点和优势


    FFSD-XX-X-XX.XX-01-X-X-XXX连接器具有以下几个独特优势:
    - 可靠性:通过严格的电气测试(短路和开路测试),确保每个组件的可靠性。
    - 环境适应性:能够在恶劣环境中保持稳定性能,如高温、振动等。
    - 兼容性:适用于多种不同类型的电子设备和系统。
    - 安全性:所有组件均符合环保要求,无铅设计。
    - 方便维护:组件可以通过简单的方法进行拆卸和重新组装,便于维护和修理。

    应用案例和使用建议


    根据手册中的应用示例,该连接器可以用于汽车电子系统、自动化控制装置、通讯设备等。以下是一些具体的应用场景及使用建议:
    - 汽车电子:将线缆连接至车载ECU,保证信号传输的稳定性。
    - 工业控制:将传感器或执行器与控制器相连,实现远程监控。
    - 通讯设备:作为数据传输的接口,提高数据交换效率。
    使用建议:
    - 在连接前检查线缆和连接器的规格是否匹配。
    - 确保线缆在切割时遵守手册中的工艺指标。
    - 连接完成后,进行100%的电气测试以验证连接的有效性。

    兼容性和支持


    该连接器与其他电子元器件具有良好的兼容性。厂商提供了全面的支持服务,包括但不限于技术支持、质量检测、故障排除等。购买后,客户可以联系厂商获得详细的安装指南和技术文档。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - Q: 如何进行电气测试?
    - A: 参照手册中的测试步骤,确保每个组件都通过了短路和开路测试。
    - Q: 连接器损坏怎么办?
    - A: 检查连接器的外观是否有明显的物理损伤,如果存在损坏,则需更换新的连接器。
    - Q: 需要更换连接器时如何处理旧连接器?
    - A: 联系制造商获取废弃品处理指南。

    总结和推荐


    总体来看,FFSD-XX-X-XX.XX-01-X-X-XXX连接器凭借其高可靠性、广泛应用的适用性和良好的客户支持,在多个领域表现出色。对于需要高性能连接解决方案的用户而言,这是一款值得推荐的产品。建议在选择时仔细阅读产品手册并结合实际应用场景来确定最佳方案。

FFSD-08-01-N参数

参数
针脚数 16pin
颜色 黑色
电缆端接 IDC
类型 Receptacle
间距 1.27mm
线规 30 AWG
触头镀层厚度 250nm
排数 2
触头镀层
长*宽*高 14.35mm(长度)*3.05mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

FFSD-08-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-08-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 自由悬挂/面板安装 SAMTEC FFSD-08-01-N FFSD-08-01-N数据手册

FFSD-08-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.6125 ¥ 47.8746
100+ $ 4.8375 ¥ 41.2639
500+ $ 4.3375 ¥ 36.9989
1000+ $ 3.9125 ¥ 33.3736
2500+ $ 3.1875 ¥ 27.1894
库存: 8885
起订量: 55 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2393.73
直接购买
加入购物车
