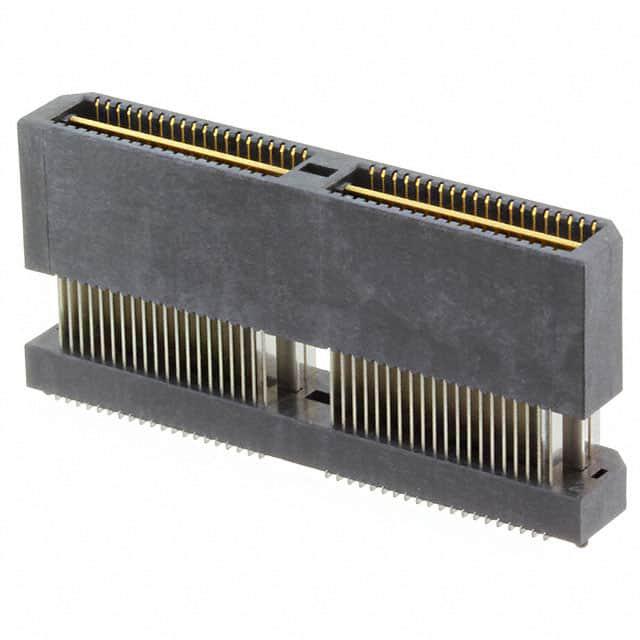

QTE-040-05-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: ET-2856179
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-05-L-D-A

QTE-040-05-L-D-A概述

    电子元器件产品技术手册:QTE-XXX-XX-XXX-D-XXX

    1. 产品简介


    产品类型:
    QTE-XXX-XX-XXX-D-XXX是一款双行高密度终端组件(Double Row High-Speed Terminal Assembly),专为各种电子设备的设计和制造提供高效连接解决方案。
    主要功能:
    该组件提供了可靠的信号传输路径,具有多位置选择和不同引脚样式。可用于多种应用领域,包括通信设备、工业控制、医疗设备和消费电子产品。
    应用领域:
    - 通信设备:路由器、交换机、基站等
    - 工业控制:自动化设备、传感器接口
    - 医疗设备:监控系统、诊断仪器
    - 消费电子产品:智能穿戴设备、智能家居

    2. 技术参数


    | 参数 | 规格 |

    | 位置数 | 20-100个(按每行计) |
    | 引脚样式 | -01至-10(可选) |
    | 选项 | 锁扣(LC)、导轨(GP)、螺钉(SD)、摩擦锁(FL)、保持器(RT1)、扣位(L) |
    | 尺寸 | 最大尺寸:7.62mm x 15.24mm |
    | 终端材料 | 磷青铜 |
    | 绝缘材料 | LCP(UL94V-0认证) |
    | 防火等级 | UL94V-0 |
    | 包装方式 | 托盘、卷带及卷轴 |

    3. 产品特点和优势


    - 可靠性和耐用性:采用磷青铜材料和UL94V-0认证的LCP绝缘材料,保证了高可靠性。
    - 多样化配置:提供多个引脚样式和多种选项(如锁扣、螺钉等),满足不同应用场景的需求。
    - 高效连接:适用于高密度连接场景,如通信设备和工业控制系统。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:在路由器和交换机中,QTE-XXX-XX-XXX-D-XXX组件用于信号传输,确保高速数据传输的稳定性。
    - 工业控制:在自动化设备中,该组件用于传感器和控制器之间的连接,提高系统的稳定性和可靠性。
    使用建议:
    - 在高振动环境下使用时,建议选用摩擦锁(FL)选项以增强连接的稳固性。
    - 对于需要手动放置的应用,建议选择锁扣(LC)选项,但需注意手动放置的效率。

    5. 兼容性和支持


    - 兼容性:该组件与其他标准电子元器件兼容,可以方便地集成到现有系统中。
    - 支持和维护:Samtec公司提供全面的技术支持和维护服务,包括设计咨询、安装指导和售后维修。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 使用摩擦锁(FL)或保持器(RT1)选项以减少插入力 |
    | 锁扣无法固定 | 确保正确选择并安装锁扣(LC)选项 |
    | 导轨安装困难 | 确认是否选择合适的导轨(GP)选项 |

    7. 总结和推荐


    综合评估:
    QTE-XXX-XX-XXX-D-XXX凭借其多样化配置、可靠性和高密度连接能力,在通信设备、工业控制和医疗设备等多个领域表现出色。尤其是在高密度连接需求的场景下,能够提供高效的解决方案。
    推荐:
    基于上述特点和优势,我们强烈推荐此产品用于各类需要高可靠性连接的应用场合。无论是新项目开发还是现有系统升级,QTE-XXX-XX-XXX-D-XXX都是一个值得信赖的选择。

QTE-040-05-L-D-A参数

参数
板上高度 18.24mm
针脚数 80pin
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-040-05-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-05-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-05-L-D-A QTE-040-05-L-D-A数据手册

QTE-040-05-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8316 ¥ 142.2269
10+ $ 16.0445 ¥ 135.5759
25+ $ 15.354 ¥ 129.7413
108+ $ 12.2926 ¥ 103.8726
252+ $ 11.1918 ¥ 94.5711
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 142.22
