QMS-052-05.75-L-D-A-GP

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 104pin 10mm,12mm 5.38mm 250nm 金 SMD,P=0.64mm 贴片安装 55.12mm(长度)*7.52mm(高度)
供应商型号: QMS-052-05.75-L-D-A-GP-ND
供应商: Digi-Key
标准整包数: 1

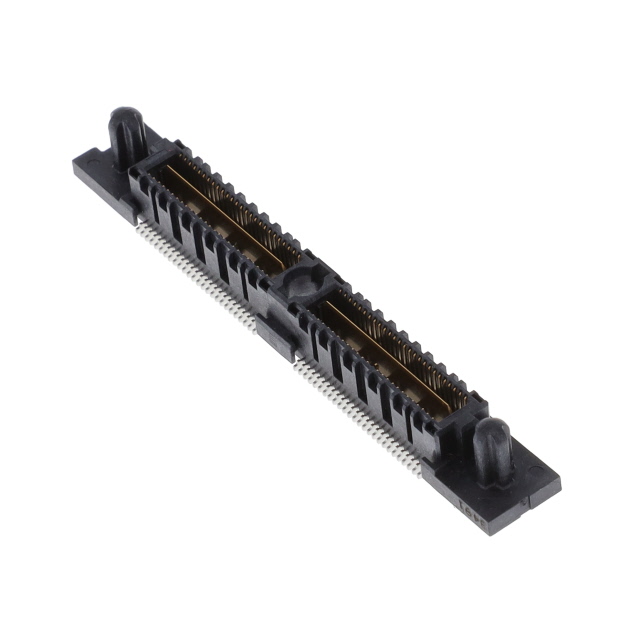

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-052-05.75-L-D-A-GP

QMS-052-05.75-L-D-A-GP概述


    产品简介


    本产品是一款高密度连接器,适用于广泛的电子应用。该连接器采用LCP(液晶聚合物)绝缘材料,符合UL 94V-0防火标准,具有黑色外壳,确保在严苛环境中也能稳定运行。终端与接地平面均采用磷青铜材质,保证了高导电性和机械强度。本产品特别适合应用于通信、工业自动化、医疗设备等领域,具备出色的电气性能和可靠性。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 多种规格可选(见表) |
    | 工作电压 | 高达100V |
    | 工作电流 | 最大1A |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 插拔寿命 | ≥1000次 |
    | 工作温度范围 | -40℃~+85℃ |
    | 材质 | 终端与接地平面:磷青铜
    绝缘材料:LCP |

    产品特点和优势


    1. 高密度设计:能够实现更高的连接密度,节省空间,特别适合紧凑型设备。
    2. 出色的电气性能:低接触电阻和高绝缘电阻确保信号传输的稳定性。
    3. 可靠的机械性能:插拔寿命长,确保长时间使用下的稳定性和可靠性。
    4. 优秀的热稳定性:适用于宽广的工作温度范围,适应各种恶劣环境。
    5. 兼容多种规格:通过不同选项组合,能够满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    本产品广泛应用于通信设备中的高速信号传输、工业控制系统的电源连接以及医疗设备的精密信号传输。例如,在高速网络交换机中,本产品可以用于高速数据传输的背板连接;在自动化控制系统中,它可用于电源的可靠传输;在医疗设备中,它能确保信号传输的精度和可靠性。
    使用建议
    1. 选择合适的选项:根据具体的应用需求选择合适的选项组合(如-PCX、-RF1、-RT1等),以达到最佳效果。
    2. 注意散热:尽管本产品具有良好的热稳定性,但在高温环境下使用时仍需考虑散热措施,避免过热导致性能下降。
    3. 正确的安装方式:遵循制造商提供的安装指南进行安装,以确保最佳性能和使用寿命。

    兼容性和支持


    本产品与其他电子元器件具有良好的兼容性,可通过多种选项组合满足不同应用需求。厂商提供详尽的技术支持和售后服务,包括在线技术支持、电话咨询和现场培训等。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:检查连接器是否正确安装,并确保所有选项设置正确。
    2. 接触电阻偏高
    - 解决方法:清洁连接器触点,确保接触良好。
    3. 过热
    - 解决方法:改善散热条件,如增加散热片或调整环境温度。

    总结和推荐


    综上所述,这款连接器凭借其高密度设计、出色的电气性能、可靠的机械性能以及优秀的热稳定性,使其成为众多电子设备的理想选择。推荐在需要高可靠性和高性能的应用场合中使用此产品,如通信设备、工业控制系统和医疗设备。

QMS-052-05.75-L-D-A-GP参数

参数
排数 2
触头镀层
板上高度 5.38mm
针脚数 104pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
长*宽*高 55.12mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-05.75-L-D-A-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-05.75-L-D-A-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-052-05.75-L-D-A-GP QMS-052-05.75-L-D-A-GP数据手册

QMS-052-05.75-L-D-A-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.784 ¥ 148.8299
84+ $ 17.3577 ¥ 145.2625
126+ $ 13.8112 ¥ 115.5825
210+ $ 12.6256 ¥ 105.6605
462+ $ 10.2544 ¥ 85.8169
1302+ $ 9.7219 ¥ 81.3603
库存: 242
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 148.82
