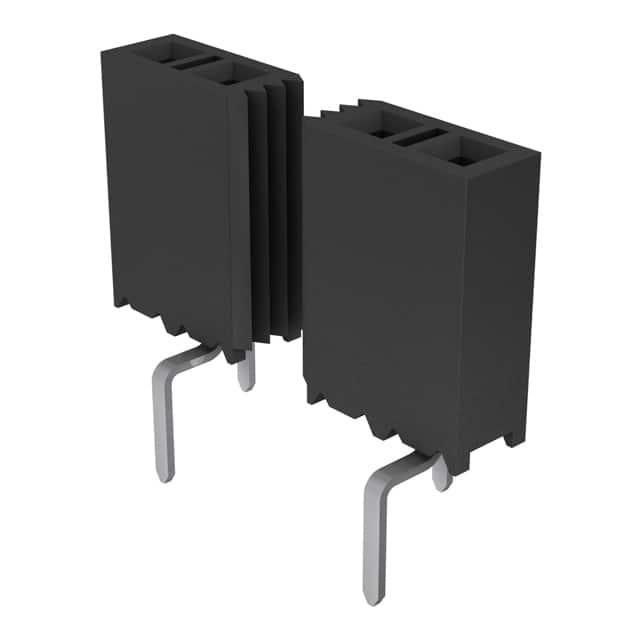

BCS-131-F-S-PE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 1 31pin 推挽式 Female Socket 黑色 通孔安装
供应商型号: BCS-131-F-S-PE
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 BCS-131-F-S-PE

BCS-131-F-S-PE概述

    电子元器件产品技术手册概述

    产品简介


    BCS系列(Tiger Claw™ Pass-Through Socket)是一种2.54mm(0.100英寸)间距的通孔式插座,专为需要高可靠性和耐用性的应用而设计。BCS系列具有多种针数和配置选项,适用于广泛的工业和消费电子产品。其主要功能包括通过不同的安装选项(如顶入式、底入式、水平入式等)实现不同类型的连接方式。应用领域涵盖了电信、汽车、医疗设备、航空航天及消费电子等多个行业。

    技术参数


    - 引脚数:每行最多50个引脚
    - 电镀选项:
    - F:金闪光(接触面),锡镀层(尾部)
    - L:10 µ" (0.25 µm) 金(接触面),锡镀层(尾部)
    - 安装选项:
    - S:单排
    - D:双排
    - TE:顶入式
    - DE:顶入式(底入式需特别说明)
    - PE:穿通入式(底入式需特别说明)
    - HE:水平入式
    - “XXX”:极化位置(不可用底入式)
    - 绝缘材料:黑色液晶聚合物
    - 接触材料:磷青铜
    - 镀层:金或锡覆盖50 µ" (1.27 µm) 镍
    - 电压额定值:495 VAC(-TE/-DE/-PE与TSM配对时),450 VAC(-HE与TSW配对时)
    - 工作温度范围:-55 °C 至 +125 °C
    - 插入深度:
    - (4.34 mm) 0.171" 至 (7.24 mm) 0.285" 从顶部
    - (5.64 mm) 0.222" 加板厚从底部
    - (水平入式为)(4.34 mm) 0.171" 至 (6.35 mm) 0.250"
    - 无铅焊接:支持
    - Mates:
    - TSW, MTSW, HTSW, HMTSW, TSS, ZSS, DW, EW, ZW, HW, TSM, MTLW, PHT

    产品特点和优势


    - 可靠性高:采用高质量的材料和精密的制造工艺,确保长时间稳定运行。
    - 多样性配置:提供多种安装选项和电镀选项,以满足不同应用场景的需求。
    - 适应性强:广泛的工作温度范围和灵活的插拔选项,使其适用于多种恶劣环境。

    应用案例和使用建议


    - 应用案例:在智能家电、通信基站、汽车仪表盘等领域的信号传输和电源管理中广泛应用。
    - 使用建议:对于需要极高可靠性的应用场景,推荐使用镀金选项;而对于成本敏感的应用,则可以选择锡镀层。在进行安装时,确保正确选择合适的安装选项以适应特定的设计需求。

    兼容性和支持


    - 兼容性:BCS系列可与多个型号(如TSW, MTSW, HTSW等)匹配,提供多种连接解决方案。
    - 支持:厂商提供了详尽的技术支持文档,并承诺快速响应用户的咨询和技术问题。

    常见问题与解决方案


    - 问题1:如何选择正确的安装选项?
    - 解决方案:根据具体的设计要求和空间限制选择顶入式、底入式或水平入式。
    - 问题2:镀金和锡镀层的选择依据是什么?
    - 解决方案:镀金适合要求极高可靠性和长时间运行的应用,而锡镀层则适合成本敏感的场合。

    总结和推荐


    BCS系列凭借其卓越的性能和丰富的配置选项,在多个行业中具有广泛的适用性和竞争力。无论是从技术参数还是实际应用的角度来看,该产品都是一个值得信赖的选择。对于追求高性能和灵活性的应用,强烈推荐使用BCS系列。
    以上是对BCS系列电子元器件产品的全面分析,希望能为您的设计和应用提供有价值的参考。

BCS-131-F-S-PE参数

参数
针脚数 31pin
类型 Pass Through,Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 1
触头端接 -
安装方式 通孔安装
零件状态 在售
包装方式 管装
