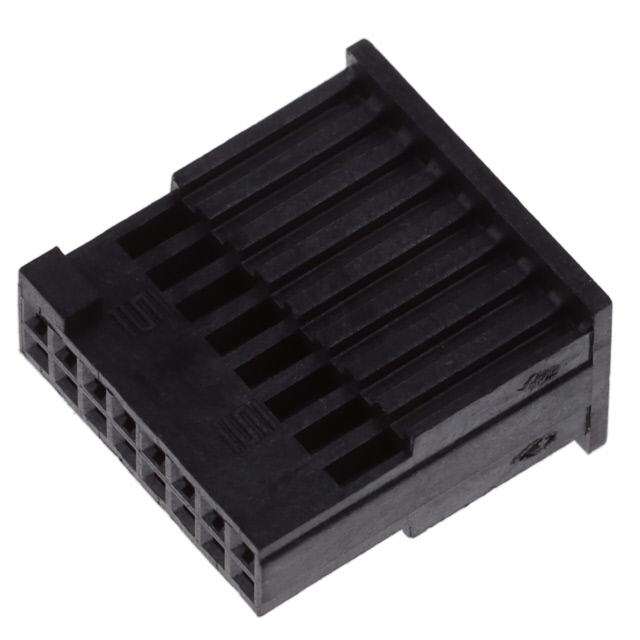

ISDF-08-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Insulator,Latch Lock 2 16pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 10.54mm(长度)*11.18mm(高度)
供应商型号: 200-ISDF-08-D
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISDF-08-D

ISDF-08-D概述

    电子元器件技术手册:ISDF系列
    本技术手册提供了Samtec公司生产的ISDF系列电子元器件的技术细节和应用指南。以下是关于该产品的详细介绍、技术参数、特点、应用场景及常见问题解决方案等内容。

    1. 产品简介


    ISDF系列是双排连接器,主要用于高性能电子设备中实现可靠的信号传输和电源管理。该系列广泛应用于通信设备、计算机系统、医疗设备和工业控制系统等领域。

    2. 技术参数


    - 规格类型:双排连接器
    - 支持的电气特性:
    - 位数:5至50个位置(每行)
    - 位置间距:0.050英寸(1.27毫米)
    - 材料:
    - 绝缘体:LCP(UL 94 V-0),黑色
    - 锁扣:镍镀铍铜
    - 按钮:尼龙,白色
    - 锁紧机制:
    - 金属卡口锁(-M选项)
    - 双螺丝锁定(-S选项)
    - 摩擦锁定(-L选项)
    - 物理尺寸:
    - 长度:根据位数可变
    - 宽度:6.32毫米(0.249英寸)至11.18毫米(0.440英寸)
    - 高度:4.57毫米(0.180英寸)至8.64毫米(0.340英寸)
    - 其他特性:
    - 插针保持力:0.5磅(2.22牛顿)

    3. 产品特点和优势


    - 可靠性高:通过金属卡口锁、双螺丝锁定和摩擦锁定确保稳定连接。
    - 材料耐高温:采用LCP材料,具有优良的阻燃性能(UL 94 V-0)。
    - 灵活设计:多种锁紧机制可供选择,满足不同应用需求。
    - 易用性好:按钮设计便于快速插拔操作。

    4. 应用案例和使用建议


    - 应用场景:通信设备中的高速信号传输、医疗设备中的安全电源连接、工业控制系统的可靠数据传输。
    - 使用建议:
    - 在选择锁紧机制时,考虑安装空间和预期使用环境(例如高温、振动)。
    - 确保插针排列正确以避免短路或接触不良。
    - 在高频应用中,优先选用摩擦锁定机制,提高信号传输稳定性。

    5. 兼容性和支持


    - 兼容性:ISDF系列可与市场上大多数标准电缆接口兼容。
    - 支持和服务:Samtec公司提供详尽的技术文档、在线技术支持和现场培训服务。

    6. 常见问题与解决方案


    - 问题1:连接器插入困难。
    - 解决方案:检查插针排列是否正确;使用适当的工具辅助插入。
    - 问题2:信号传输不稳定。
    - 解决方案:确认插头和插座完全锁定;检查是否有氧化或腐蚀现象。

    7. 总结和推荐


    综上所述,ISDF系列连接器以其高可靠性、优良的材料特性和灵活的设计,成为许多高性能电子设备的理想选择。我们强烈推荐该产品用于各种关键应用场合。如果您有任何疑问或需要进一步的技术支持,请联系Samtec公司的客户服务团队。

ISDF-08-D参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Insulator,Latch Lock
颜色 黑色
触头类型 Female Socket
长*宽*高 10.54mm(长度)*11.18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

ISDF-08-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ISDF-08-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ISDF-08-D ISDF-08-D数据手册

ISDF-08-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 13.829
540+ $ 0.4806 ¥ 4.3454
1026+ $ 0.3996 ¥ 3.613
2538+ $ 0.378 ¥ 3.4177
5022+ $ 0.3255 ¥ 2.943
10044+ $ 0.2835 ¥ 2.5633
库存: 365
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.82
