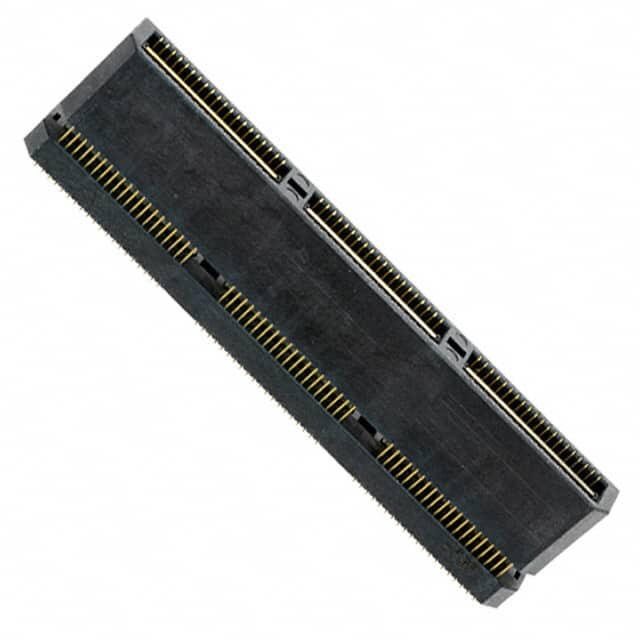

QTE-060-04-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距120p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: QTE-060-04-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-04-L-D-A

QTE-060-04-L-D-A概述


    产品简介


    QTE系列高速双排终端组装件是一种高性能电子元器件,适用于高密度连接器的设计需求。其核心功能在于提供稳固可靠的电连接解决方案,广泛应用于通信、计算机、消费电子和工业控制等领域。产品主要包括多种引脚数量和选项配置,以满足不同应用场景的需求。

    技术参数


    | 参数类别 | 规格范围 |

    | 引脚数量(每行) | 20, 40, 60, 80, 100 |
    | 连接器类型 | 双排结构,0.8毫米间距 |
    | 接触材料 | 磷青铜 |
    | 绝缘材料 | LCP(UL94V-0阻燃等级),黑色 |
    | 额定插拔力 | ≥8盎司 |
    | 锁扣力 | ≥1磅 |
    | 工作温度范围 | -40°C至+85°C |
    | 包装方式 | 单独包装/卷带封装 |

    产品特点和优势


    1. 高性能材料:采用磷青铜作为接触材料,具有优异的导电性和耐久性。
    2. 精密设计:通过双排结构和小间距设计,实现更高的信号传输密度。
    3. 多样化配置:支持多种引脚数和选型选项,灵活适应各种应用场景。
    4. 可靠性强:设计符合严格的机械和电气测试标准,确保长期稳定运行。
    5. 易于集成:模块化设计便于与其他电子元器件快速集成,提升生产效率。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于网络交换机和路由器中的高速信号连接。
    - 工业自动化:适用于机器人控制器和传感器接口。
    - 消费电子:如平板电脑和智能手机的内部连接。
    使用建议:
    - 在设计过程中需根据实际电流负载选择合适的引脚配置。
    - 对于高插入力的应用场景,推荐使用锁扣选项(-LC)以增强稳定性。
    - 使用前建议检查所有接口的清洁度和连接状态,确保最佳性能。

    兼容性和支持


    - 兼容性:该产品可与标准的卷带封装设备兼容,适用于自动贴片和回流焊工艺。
    - 技术支持:Samtec公司提供全面的技术支持服务,包括定制化解决方案和快速响应的售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力不足 | 检查引脚接触表面是否有氧化物 |
    | 锁扣无法牢固固定 | 确认锁扣选项安装正确且无损坏 |
    | 连接后信号干扰 | 检查屏蔽层连接是否良好 |
    | 引脚变形 | 调整插入工具角度,避免过度施力 |

    总结和推荐


    总体而言,QTE系列高速双排终端组装件以其卓越的性能和多样化配置在市场上占据重要地位。其坚固耐用的设计和广泛的适用性使其成为电子设备制造商的理想选择。建议在高密度连接场景下优先考虑此产品,同时结合具体需求选择合适的引脚数和选项配置。如果您需要高可靠性和高性能连接解决方案,这款产品无疑是一个值得推荐的选择。

QTE-060-04-L-D-A参数

参数
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 120pin
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-060-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
