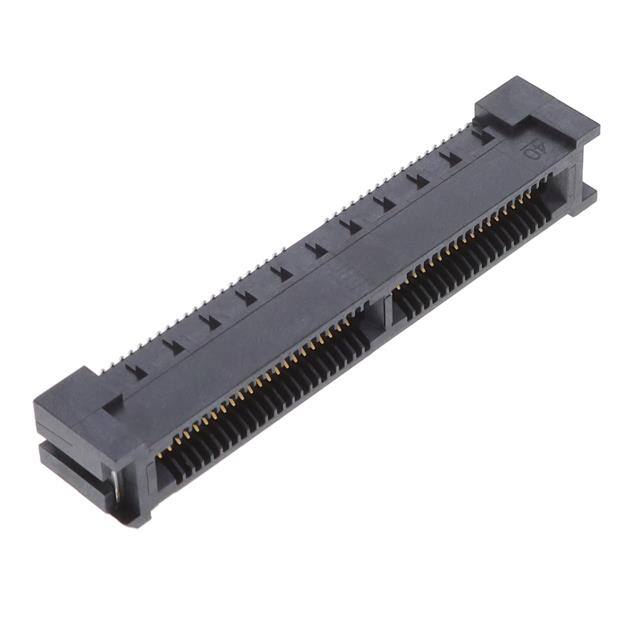

HSEC8-140-01-S-DV-A-WT-K-TR

厂牌: SAMTEC
产品描述:
供应商型号: 612-HSEC8-140-01-S-DV-A-WT-K-CT-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-140-01-S-DV-A-WT-K-TR

HSEC8-140-01-S-DV-A-WT-K-TR概述


    产品简介


    本文介绍的是Samtec公司生产的一款高速边缘卡连接器——HSEC8系列。这类产品主要适用于高密度电路板设计,广泛应用于电信、工业控制、航空航天等领域。该连接器提供多种配置选项,可以满足不同应用场景下的需求,如不同的引脚数、插头厚度、以及各种功能选项(例如:锁紧装置、导向轨道、焊接片等)。

    技术参数


    - 型号编码:HSEC8-1XXX-XX-XX-DV-X-XX-X-XX
    - 卡厚度选项:-01(1.57 mm),-03(2.36 mm)
    - 引脚数量:10至100个,以10为步长增加
    - 接触材料:铍铜(BeCu)
    - 绝缘材料:液晶聚合物(LCP)
    - 接触区域镀层:可选择电镀金(30µ" Selective Gold)和光亮锡(Matte Tin on Tail)
    - 额定工作温度:通常为-55°C至+125°C
    - 电气特性:典型电阻<10mΩ
    - 机械寿命:至少500次插拔

    产品特点和优势


    1. 多样化配置:HSEC8系列提供多种配置选项,可以根据具体应用需求灵活选择。这些配置选项包括不同数量的引脚、不同厚度的卡、以及各种附加功能(例如锁紧装置、导向轨道等)。
    2. 可靠连接:该连接器采用了高品质的接触材料(BeCu)和高性能的绝缘材料(LCP),确保了连接的稳定性和可靠性。
    3. 宽工作温度范围:HSEC8系列可以在极端环境中工作,具有出色的温度适应能力。
    4. 快速安装:多样化的安装选项使得安装过程更加便捷高效。

    应用案例和使用建议


    HSEC8系列高速边缘卡连接器的应用场景非常广泛,如:
    - 电信设备:用于路由器、交换机等通信设备中的信号传输。
    - 工业控制:应用于自动化控制系统中的传感器和执行器之间的连接。
    - 航空航天:由于其卓越的耐温性能,特别适合于航空航天领域中的高可靠度要求。
    使用建议:
    - 在选择配置时,需要考虑实际应用中的温度范围、信号速率和空间限制等因素。
    - 对于需要高度可靠性的应用,建议选用重型金镀层(30µ" Heavy Gold)以提高抗腐蚀性能。
    - 使用锁紧装置(如BL、L、L2等)以增强连接稳定性,特别是在需要频繁插拔的场合。

    兼容性和支持


    HSEC8系列连接器在设计时充分考虑了与现有设备和其他连接器的兼容性。例如,它可以通过选择不同的包装选项(如TR、FR)来适应不同的安装方式。此外,Samtec公司提供了详细的安装指南和技术支持,确保客户能够顺利地完成安装和调试。

    常见问题与解决方案


    1. 问题:插拔过程中出现过大的摩擦力。
    解决方法:检查连接器和插座的对准情况,确保没有异物阻碍。如果问题依旧存在,可能需要更换润滑剂。
    2. 问题:连接器在高温环境下性能下降。
    解决方法:确认所选连接器是否适用于目标应用的温度范围。如果有必要,选择具有更高温度适应性的型号。
    3. 问题:信号传输质量不佳。
    解决方法:检查连接器的安装是否正确,并确认信号线的阻抗匹配情况。

    总结和推荐


    HSEC8系列高速边缘卡连接器凭借其多样化的配置选项、可靠的性能和广泛的适用性,在多个领域表现出色。无论是需要在极端环境中工作的工业控制系统,还是要求高度可靠性的通信设备,HSEC8系列都能提供理想的解决方案。因此,对于那些寻求高性能连接器的工程师和设计师而言,HSEC8系列是值得推荐的选择。
