BBL-109-G-E

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距9p单排排针, BBL系列, 直角, 通孔安装
供应商型号: 200-BBL109GE
供应商: Mouser
标准整包数: 1

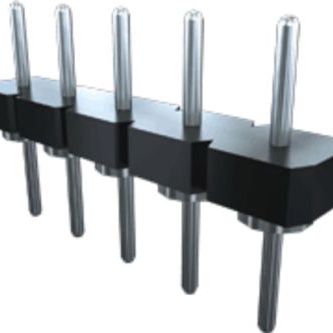

SAMTEC 矩形连接器 - 外壳 BBL-109-G-E

BBL-109-G-E概述


    产品简介


    本文将介绍一款由Samtec公司生产的2.54mm间距连接器系列。这些连接器主要用于实现电子电路之间的信号传输,广泛应用于计算机、工业自动化、通信设备以及消费电子产品等领域。本系列产品以其低轮廓设计和高可靠性而著称,能够在各种恶劣环境下保持稳定运行。

    技术参数


    本系列连接器的技术规格如下:
    - 插配类型:SS, SD, HSS, SL, SDL, ESS, ESD
    - 排数:单排(1行)或双排(2行)
    - 针数:单排最多32个针脚,双排最多36个针脚
    - 引脚风格:直插式
    - 绝缘材料:
    - 黑色液晶聚合物(用于BBL、BHS)
    - 黑色玻璃纤维填充聚酯(用于BBS、BBD、BDL)
    - 工作温度范围:-55°C 至 +125°C
    - 终端材料:磷青铜或黄铜
    - 电镀:金(Au)或锡(Sn)镀层,底镍镀层厚度为50 µ" (1.27 µm)
    - 低轮廓设计:可实现最小3.89mm (0.153") 的板间距

    产品特点和优势


    1. 低轮廓设计:该系列产品采用了低轮廓设计,使得连接器能够适用于需要紧凑布局的应用场合,例如在空间有限的设备内部。
    2. 高可靠性:虽然设计为分离式连接器,但其可靠性能接近永久性连接,能够在长时间内提供稳定的信号传输。
    3. 宽温度范围:能够在极端温度条件下工作,适合在各种环境中部署。
    4. 多种插配类型:提供了多种不同的插配类型选择,以适应不同应用的需求。
    5. 多样的引脚选项:可以根据具体需求选择不同长度和直径的引脚。

    应用案例和使用建议


    该系列产品通常用于需要高速数据传输和耐环境应力的场合。例如,在服务器机箱内部,这些连接器可以实现高速信号传输,同时承受长时间的热循环和机械振动。在工业自动化领域,它们常用于控制柜内的信号传输。
    使用建议:
    1. 热管理:在高密度布局时,需考虑散热设计,避免过热影响连接器寿命。
    2. 布线规划:确保信号线走线尽量短且直接,减少信号干扰。
    3. 防尘保护:在粉尘较多的环境中使用时,建议加装防尘盖。

    兼容性和支持


    - 本系列连接器与Samtec公司的其他系列连接器具有良好的兼容性,可以方便地进行扩展。
    - Samtec公司为该产品提供全面的技术支持,包括在线资源、文档和技术咨询,确保客户能够高效使用和维护这些产品。

    常见问题与解决方案


    1. 如何确保连接器与插配类型的正确匹配?
    - 在选择连接器时,务必参照产品手册中的技术规格,确认插配类型的一致性。
    2. 焊接过程中出现虚焊怎么办?
    - 可以尝试重新清洁焊盘,使用适当的焊接温度和时间,必要时采用助焊剂以提高焊接质量。
    3. 如何选择合适的绝缘材料?
    - 根据具体的工作环境选择绝缘材料,如高温环境应选择黑液晶聚合物(BBL, BHS),普通环境则可选择黑玻璃纤维填充聚酯(BBS, BBD, BDL)。

    总结和推荐


    总体而言,Samtec公司的2.54mm间距连接器系列凭借其低轮廓设计、高可靠性及广泛的温度适应性,在多个行业中表现出色。其多样化的插配类型和丰富的配置选项,使其适用于各种复杂的应用场景。对于需要高性能连接器的产品开发项目,这款产品是一个值得推荐的选择。

BBL-109-G-E参数

参数
触头端接 -
针脚数 9pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 22.86mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BBL-109-G-E厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BBL-109-G-E数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC BBL-109-G-E BBL-109-G-E数据手册

BBL-109-G-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2435 ¥ 35.8576
25+ $ 3.674 ¥ 30.4808
50+ $ 3.348 ¥ 28.2906
100+ $ 3.186 ¥ 26.9217
500+ $ 2.484 ¥ 20.9898
1000+ $ 2.184 ¥ 18.4548
2500+ $ 1.7325 ¥ 14.6396
5000+ $ 1.2705 ¥ 10.7357
库存: 26
起订量: 1 增量: 1
