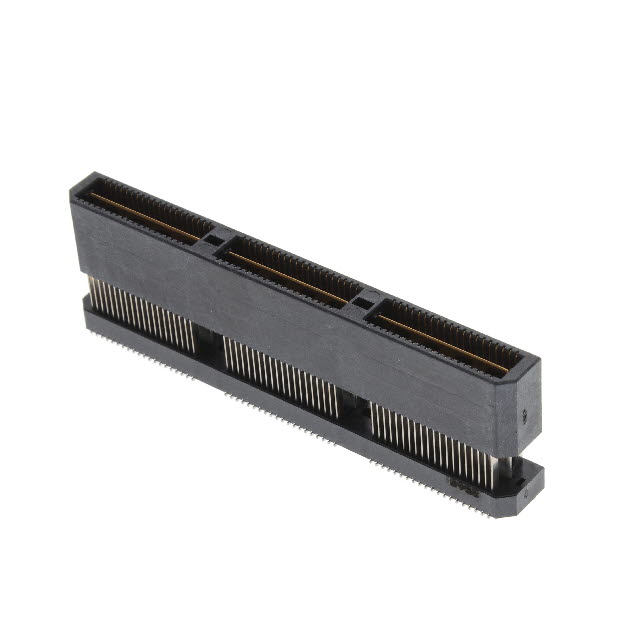

QTE-060-05-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 120pin 19mm 18.24mm 250nm 金 SMD,P=0.8mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 200-QTE06005LDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-060-05-L-D-A-K

QTE-060-05-L-D-A-K概述

    电子元器件技术手册:Samtec QTE系列双排高密度终端组装

    产品简介


    Samtec QTE系列是一款双排高密度终端组装(HS终端),广泛应用于各类电子设备和系统中。该系列设计精良,具有多种配置选项,能够满足不同应用场景的需求。主要功能包括提供高可靠性连接,适应高密度布局要求,并具备优秀的机械强度和电气性能。QTE系列适用于电信设备、服务器、存储系统、医疗设备、工业自动化等多个领域。

    技术参数


    以下是QTE系列电子元器件的技术规格和性能参数:
    | 参数 | 值 |

    | 引脚数(每行) | 020, 040, 060, 080, 100 |
    | 引脚长度 | 0.1680到1.1510英寸 |
    | 包装规格 | 盘装或带状包装 |
    | 材质 | LCP绝缘材料,UL94V-0等级;磷青铜材质 |
    | 高度公差 | ±0.01英寸 |
    | 宽度公差 | ±0.005英寸 |
    | 最小引脚保持力 | 8盎司 |
    | 最小接地平面保持力 | 1磅 |

    产品特点和优势


    QTE系列具有以下几个显著特点和优势:
    1. 高密度布局:引脚间距小,能够实现高密度布局,特别适合空间受限的应用场景。
    2. 可靠性高:采用磷青铜材料,具有优异的导电性和抗腐蚀性,保证长时间稳定运行。
    3. 多样化选择:提供多种引脚长度、排列方式和封装选项,可根据需求定制化选择。
    4. 多功能接口:可选配锁定夹、摩擦锁等多种锁定机制,提高连接稳定性。
    5. 易于安装:具备引脚扩展功能,便于手动或自动安装。

    应用案例和使用建议


    应用案例:
    - 电信设备:高密度连接器确保信号传输的稳定性。
    - 服务器:提供可靠的电源和信号连接。
    - 医疗设备:高度可靠的设计确保在关键医疗设备中的长期运行。
    - 工业自动化:紧凑设计适用于狭小空间。
    使用建议:
    - 在安装前仔细检查产品手册和设计指南,确保符合设计要求。
    - 注意引脚长度的选择,根据应用场景选择合适的长度以减少接触电阻。
    - 考虑使用导热材料进行散热,特别是在高功率应用中。
    - 使用专用工具进行安装,避免损坏引脚。

    兼容性和支持


    - 兼容性:QTE系列与标准双排高密度终端组装具有良好的兼容性,可与其他相同规格的组件互换使用。
    - 支持:制造商提供详尽的技术文档和安装指南,并提供客户技术支持,以解决任何潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确认插入方向正确,或调整锁定夹的安装位置 |
    | 连接不稳定 | 检查插针与插座的配合情况,必要时更换部件 |
    | 信号传输质量不佳 | 检查电路设计,确认地线连接良好,增加屏蔽层 |
    | 安装困难 | 参考安装指南,使用适当的工具进行操作 |

    总结和推荐


    综上所述,Samtec QTE系列电子元器件凭借其高密度布局、优良的电气特性和丰富的配置选项,在多个领域具有广泛的适用性和竞争力。特别是对于需要高密度连接和可靠性的应用场合,QTE系列是一个理想的选择。推荐用户根据具体应用场景选择合适的产品型号,并参考手册中的安装指南和建议,以获得最佳使用效果。

QTE-060-05-L-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 120pin
接合堆叠高度 19mm
触头镀层厚度 250nm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
