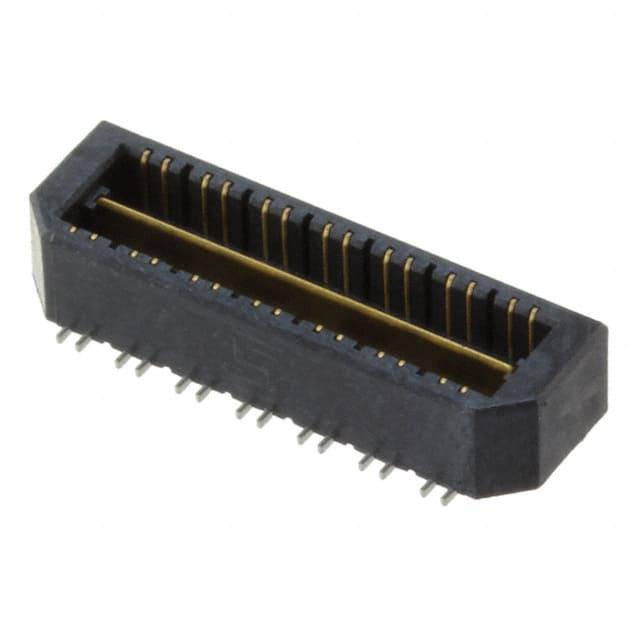

QTE-014-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: 0.8mm间距28p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE01401LDDPAKTR
供应商: Mouser
标准整包数: 1

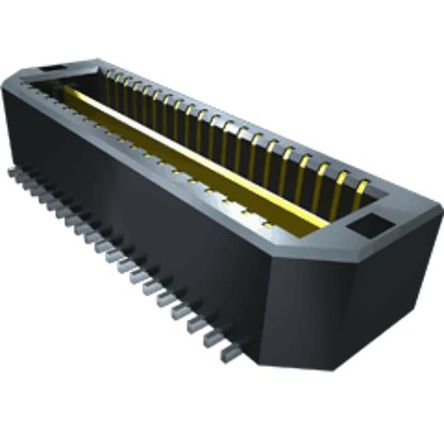

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-014-01-L-D-DP-A-K-TR

QTE-014-01-L-D-DP-A-K-TR概述


    产品简介


    QTE-XXX-XX-XXX-D-DP-XXX-X-XX 高密度差分对终端组件
    QTE-XXX-XX-XXX-D-DP-XXX-X-XX 是一款高密度差分对终端组件,专为高速信号传输而设计。该组件适用于多种应用场景,如数据中心、通信设备、服务器和高性能计算系统。通过提供卓越的电气性能和可靠连接,这些组件能够确保数据传输的准确性和稳定性。

    技术参数


    - 引脚数: 每行可配置为14、28、42、56、70个引脚(具体根据客户需求)。
    - 结构类型: 双排(需结合其他特定型号)。
    - 插针规格:
    - -01: .1680 [4.267]
    - -02: .2861 [7.264]
    - -03: .4042 [1.123]
    - -04: .600[15.24]
    - -05: .718[18.237]
    - -06: .835[21.209]
    - -07: .954[24.232]
    - -08: 1.151[29.24]
    - -09: .522[13.258]
    - -10: .5606[14.239]
    - 镀层类型:
    - -F: 3µ" Flash Gold in contact area, Matte Tin on tail
    - -L: 10µ" Light Gold in contact area, Matte Tin on tail
    - -H: 30µ" Heavy Gold in contact area, 3µ" Gold on tail
    - -C: 50µ" Electro-polished Selective in contact area, Matte Tin on tail
    - -STL: 30µ" Heavy Selective Gold in contact area, Tin Lead on tail
    - -FTL: 3µ" Flash Selective Gold in contact area, Tin Lead on tail
    - 插拔力: 最小引脚保持力:5盎司;最小接地平面保持力:1磅。
    - 绝缘材料: 聚合物绝缘体,UL94V-0等级,颜色为黑色。
    - 终端材料: 磷青铜。
    - 地面平面材料: 磷青铜。
    - 包装方式: 支持托盘、带卷及全卷带卷装。

    产品特点和优势


    1. 高密度设计:通过可配置的引脚数量和紧凑结构,支持高达70个引脚,同时保持低占用空间。
    2. 可靠性和耐用性:采用高精度磷青铜材料,配合不同的镀层选项,确保长时间稳定运行。
    3. 高速传输能力:适用于高速信号传输,减少信号失真和延迟,提高数据传输效率。
    4. 灵活的应用选择:具备多种选项,如差分对、引脚式样、锁定和引导选项,以适应不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 数据中心:在高速数据传输的环境中,该组件用于服务器之间的互连。
    - 通信设备:在移动基站和光纤通信系统中,用于实现稳定的信号传输。
    - 高性能计算系统:用于内部组件间的高速互联,提升系统整体性能。
    使用建议:
    - 根据应用场景选择合适的引脚数和镀层类型,以确保最佳性能和耐用性。
    - 在安装过程中,遵循制造商提供的装配操作指南,以避免错误连接导致性能下降。
    - 对于需要高频应用的场合,考虑使用锁紧和引导选项,以增加系统的可靠性。

    兼容性和支持


    - 兼容性:与其他标准的Samtec接插件系统兼容,便于集成到现有的电子系统中。
    - 支持服务:Samtec公司提供全方位的技术支持,包括产品选型、装配指导和售后维护。

    常见问题与解决方案


    1. 问题: 插入力过高
    - 解决方案: 确认是否选择了合适的插针规格和锁定选项,必要时联系技术支持获取更多帮助。
    2. 问题: 引脚损坏
    - 解决方案: 检查装配过程是否正确,尤其是引脚保持力是否符合标准。若问题依旧,应联系制造商更换部件。
    3. 问题: 插拔力不足
    - 解决方案: 检查所选镀层是否适合当前使用环境,必要时更换更适合的镀层类型。

    总结和推荐


    总体而言,QTE-XXX-XX-XXX-D-DP-XXX-X-XX是一款高度可靠的高密度差分对终端组件,其卓越的电气性能和多样化的应用选项使其成为高速数据传输应用的理想选择。特别适用于需要高稳定性、高性能的数据中心、通信设备及高性能计算系统。因此,强烈推荐在相关项目中使用该组件。

QTE-014-01-L-D-DP-A-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 28pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
长*宽*高 20mm(长度)*5.97mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QTE-014-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-014-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-014-01-L-D-DP-A-K-TR QTE-014-01-L-D-DP-A-K-TR数据手册

QTE-014-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8195 ¥ 57.6248
10+ $ 6.182 ¥ 52.2379
25+ $ 5.8104 ¥ 49.0979
50+ $ 5.4648 ¥ 46.1776
100+ $ 4.6116 ¥ 38.968
425+ $ 4.4835 ¥ 37.8856
850+ $ 3.654 ¥ 30.8763
1700+ $ 3.465 ¥ 29.2793
库存: 377
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.62
