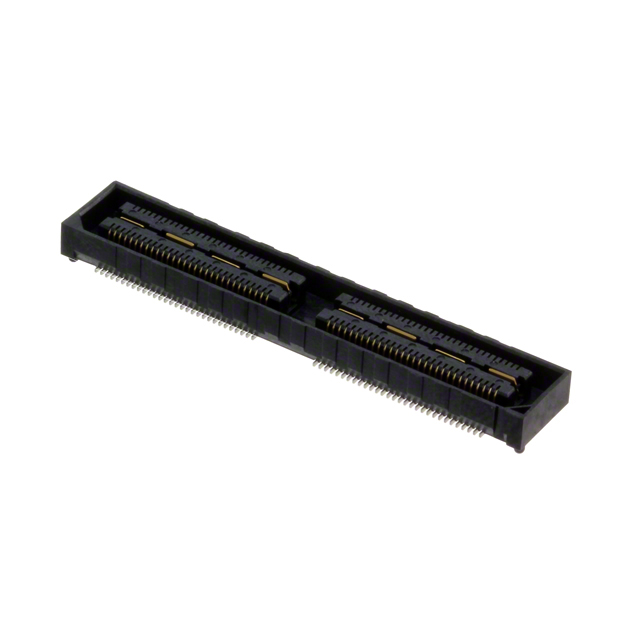

QSH-060-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 高速接地平面排母, QSH系列, 直角, 表面
供应商型号: 26M-QSH-060-01-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-060-01-L-D-A-K-TR

QSH-060-01-L-D-A-K-TR概述

    电子元器件产品技术手册概述
    本文档详细介绍了一款由Samtec公司设计生产的电子元器件——QSH-30-01-D-XX。该产品属于双行高密度插座装配,广泛应用于多种电子设备中。以下是该产品的详细介绍和技术参数。

    1. 产品简介


    QSH-30-01-D-XX 是一种双行高密度插座装配,主要用于电子设备中的连接器。其主要功能是提供可靠且高效的电气连接,广泛应用于计算机、通信设备、工业自动化等领域。

    2. 技术参数


    以下是QSH-30-01-D-XX的主要技术规格和性能参数:
    - 引脚数量: 支持030、060、090、120和150位置(每行)。
    - 包装选项: 空白表示托盘包装,-TR 表示带卷式包装,-FR 表示满卷式包装。
    - 定位选项: 支持对齐销(-A)、锁定夹(-LC)、导柱(-GP)和摩擦锁(-FL)。
    - 插针规格: 长度为0.1280英寸(3.25毫米),宽度为0.0010英寸(0.0254毫米)。
    - 接触面积镀层: 可选3微米选择性闪金,30微米选择性镀金等多种规格。
    - 环境要求: 工作温度范围:-40°C到+85°C。
    - 电气特性: 最小接触保持力为8盎司。

    3. 产品特点和优势


    QSH-30-01-D-XX 的独特功能和优势包括:
    - 高密度布局: 支持多达150个位置,使得在有限的空间内实现高效连接。
    - 多样化配置: 用户可以根据需要选择不同的包装选项和定位选项。
    - 可靠性: 通过精密制造工艺确保每个连接点的稳定性和耐久性。
    - 适应性强: 适用于多种应用环境,包括高温和低温环境。

    4. 应用案例和使用建议


    QSH-30-01-D-XX 在多个领域都有广泛应用,例如计算机主板、网络设备和工业控制系统等。在具体应用时,建议根据实际需求选择合适的配置选项,如定位销(-A)和锁定夹(-LC)以提高安装精度和稳定性。

    5. 兼容性和支持


    QSH-30-01-D-XX 可与多种电子设备和元器件配合使用。Samtec公司提供了全面的技术支持和维护服务,包括在线技术支持、产品文档和培训资料。此外,用户还可以访问官方网站获取更多资源和支持。

    6. 常见问题与解决方案


    - 问题1: 如何正确选择引脚配置?
    - 解决方案: 根据应用的具体要求,选择适合的引脚数量和排列方式。

    - 问题2: 安装过程中出现接触不良怎么办?
    - 解决方案: 检查引脚插入是否到位,确保所有连接点紧密接触。

    7. 总结和推荐


    综上所述,QSH-30-01-D-XX 是一款高性能、多功能的电子元器件,适用于各种复杂的应用环境。其高密度布局、多样化配置和可靠的性能使其在市场上具有很强的竞争力。强烈推荐该产品用于需要高效电气连接的场合。

QSH-060-01-L-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) 10µ\"
颜色 黑色
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-060-01-L-D-A-K-TR QSH-060-01-L-D-A-K-TR数据手册

QSH-060-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.0997
10+ ¥ 53.863
50+ ¥ 46.3768
100+ ¥ 42.6667
库存: 37
