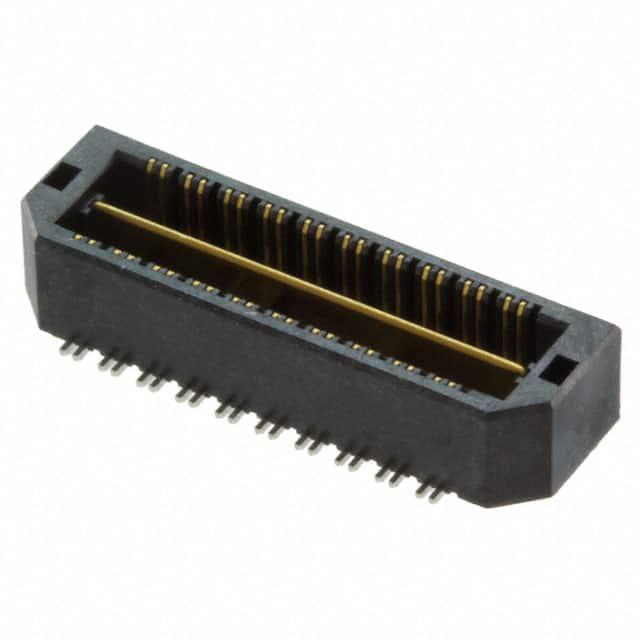

QTH-020-01-F-D-DP-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH02001FDDPAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-01-F-D-DP-A-K

QTH-020-01-F-D-DP-A-K概述


    产品简介


    产品名称:QTH-30-XX-D-XX-DP-XXX-X-XX
    产品类型:差分对终端组装
    主要功能:用于连接和传输信号的高性能电子元器件
    应用领域:广泛应用于通信设备、数据中心、工业自动化等领域

    技术参数


    - 产品尺寸:见图 1, 图 2, 图 3, 图 4, 图 5, 图 6, 图 7, 图 8, 图 9, 图 10, 图 11
    - 封装选项:-01, -02, -03, -04, -05, -06, -07, -08, -09, -10
    - 引脚数量:-020, -040, -060, -080, -100(每行)
    - 材料:绝缘体:LCP UL94V-0,颜色:黑色;端子和接地平面:磷青铜
    - 包装:标准托盘包装,带状包装,整卷包装
    - 公差:
    - 尺寸公差:.01[0.3],.005[0.13],.0020[0.051]
    - 角度公差:.02[0.5]

    产品特点和优势


    - 高性能:具备高传输速率和低噪声干扰能力
    - 可靠性和耐用性:高强度的插拔力和高接触压力确保长时间稳定工作
    - 多种选项:提供多种配置选项以满足不同需求
    - 易于集成:设计便于集成到现有系统中

    应用案例和使用建议


    应用案例:QTH-30-XX-D-XX-DP-XXX-X-XX 广泛应用于电信设备、服务器和工业控制设备中。例如,在一个数据中心项目中,这种差分对终端组装被用于高速信号传输,保证了数据的安全和高效传输。
    使用建议:
    1. 在安装过程中注意对准引脚位置,避免弯曲或损坏引脚。
    2. 使用合适的锁紧装置(如锁定夹或摩擦锁)以确保连接稳定性。
    3. 定期检查连接器的清洁度和磨损情况,及时更换损坏部件。

    兼容性和支持


    - 兼容性:与各种电子设备兼容,可与自动装配线配合使用,但需注意 -LC 选项不适用于自动放置。
    - 支持:提供详尽的技术文档和支持服务,可通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题:插入力过大
    解决方案:确保正确安装锁定装置,如锁定夹或摩擦锁。
    2. 问题:信号传输不稳定
    解决方案:检查连接器的清洁度,确保没有灰尘或污染物。
    3. 问题:引脚损坏
    解决方案:避免在安装过程中对引脚施加过大的外力,定期进行检查和维护。

    总结和推荐


    综合评估:QTH-30-XX-D-XX-DP-XXX-X-XX 是一款高性能、可靠性强的差分对终端组装产品。它提供了多种配置选项,能够适应不同的应用需求,具有良好的兼容性和易于维护的特点。
    推荐:我们强烈推荐此产品用于需要高传输速率和可靠性的应用场景。无论是数据中心、通信设备还是工业控制系统,这款产品都能提供卓越的表现和稳定的性能。

QTH-020-01-F-D-DP-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-01-F-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-01-F-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-020-01-F-D-DP-A-K QTH-020-01-F-D-DP-A-K数据手册

QTH-020-01-F-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.74 ¥ 73.853
192+ $ 6.372 ¥ 53.8434
576+ $ 5.607 ¥ 47.3792
1056+ $ 4.4205 ¥ 37.3532
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.85
