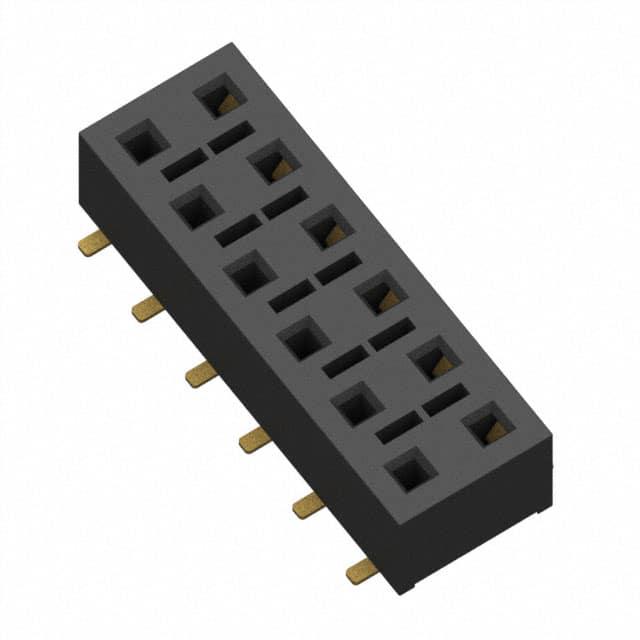

HLE-106-02-G-DV-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 12pin 4.1A 510nm 金 黑色 贴片安装 15.24mm(长度)*6.6mm(高度)
供应商型号: 200-HLE10602GDVBE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-106-02-G-DV-BE

HLE-106-02-G-DV-BE概述


    产品简介


    HLE系列是来自Samtec公司的高性能电连接器系列,适用于多种工业和消费电子产品。HLE系列提供多种选项以满足不同的需求,其中包括标准与非标准长度、尾部选项及不同材质的选择。其基本结构由黑液态晶聚合物绝缘材料和铍铜接触材料制成,确保了高可靠性和耐用性。HLE系列的主要功能包括:高电流承载能力、广泛的电压等级适应性、广泛的工作温度范围以及多种安装方式(如底入式和穿孔式)。

    技术参数


    - 针数:2到50针
    - 插拔寿命:>500次
    - 接触电阻:<20 mΩ
    - 绝缘电阻:>1000 MΩ
    - 工作电压:400 VAC
    - 电流承载能力:4.1 A/针(2个电源)
    - 工作温度范围:-55°C 到 +125°C
    - 插针直径:0.51 mm (.020") 至 1.60 mm (.063")
    - 板厚度:最小 0.90 mm (.035"), 最大 2.30 mm (.090")
    - 连接器高度:1.27 mm (.050") 至 1.42 mm (.056")

    产品特点和优势


    HLE系列电连接器具有出色的电流承载能力和电压等级适应性,适用于需要高可靠性连接的应用场合。其独特的设计特点如下:
    - 黑色液态晶聚合物绝缘材料提供了优异的耐热性和机械强度。
    - BeCu接触材料保证了高导电性和耐磨性。
    - 广泛的电压和温度范围适应性使其适合于各种极端环境下的应用。
    - 可选的镀金层或镀锡层可以增加抗腐蚀性和延长使用寿命。
    - 提供多种尾部选项,以适应不同的安装要求。

    应用案例和使用建议


    HLE系列电连接器广泛应用于工业自动化、医疗设备、通信系统以及消费电子产品等领域。例如,在医疗设备中,HLE连接器可以用于连接复杂的电路板,为设备提供稳定可靠的电源传输和信号传输。
    使用建议:
    - 在选择连接器时,请根据具体的应用需求选择合适的针数和尾部选项。
    - 在设计PCB布局时,应考虑连接器的安装方向和板厚,以确保最佳的机械稳定性和电气性能。
    - 定期检查连接器的磨损情况,必要时进行更换,以保持系统的正常运行。

    兼容性和支持


    HLE系列连接器可与多种Samtec和其他品牌的产品兼容,包括TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等系列。Samtec公司提供了详细的技术支持和售后服务,以确保客户能够获得满意的使用体验。

    常见问题与解决方案


    Q1:如何正确选择HLE系列连接器的镀层?
    A1:建议根据具体的应用环境选择合适的镀层。如果需要更高的抗腐蚀性,可以选择镀金层;如果对成本敏感,可以选择镀锡层。
    Q2:连接器插入深度不准确怎么办?
    A2:请确保在插入前清洁连接器和插座,并按照手册中的指导进行正确的安装步骤。如仍有问题,请联系技术支持。
    Q3:连接器的电流承载能力是多少?
    A3:每个插针的电流承载能力为4.1 A(2个电源),请根据实际应用需求选择合适的针数。

    总结和推荐


    总体而言,HLE系列电连接器以其高可靠性、广泛的工作范围以及灵活的配置选项,成为众多高端应用的理想选择。无论是在工业自动化还是医疗设备领域,HLE系列都展现了卓越的性能。鉴于其广泛的应用领域和可靠的技术支持,我们强烈推荐使用HLE系列电连接器。

HLE-106-02-G-DV-BE参数

参数
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
颜色 黑色
针脚数 12pin
排数 2
触头镀层厚度 - 配接 510nm
长*宽*高 15.24mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
