ERM8-010-02.0-S-DV-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 2 20pin 贴片安装 14mm(长度)*5.6mm(高度)
供应商型号: SAM14920CT-ND
供应商: Digi-Key
标准整包数: 1

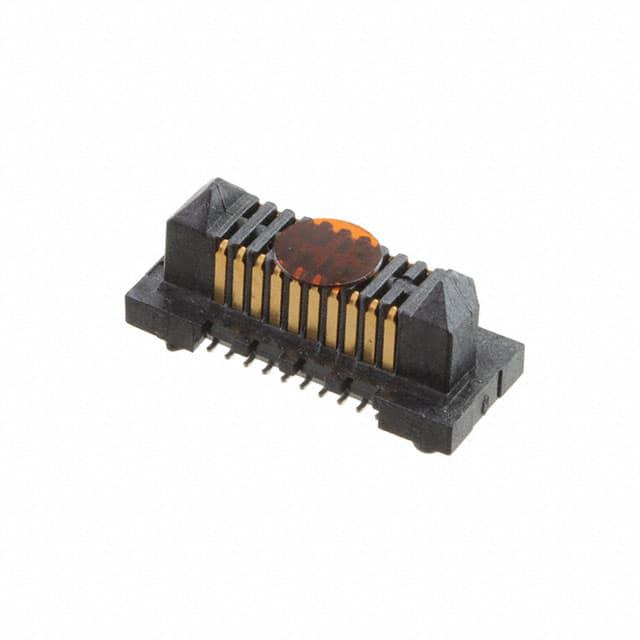

SAMTEC 矩形连接器 - 外壳 ERM8-010-02.0-S-DV-K-TR

ERM8-010-02.0-S-DV-K-TR概述


    产品简介


    ERM8系列高速插拔连接器是一种专门设计用于苛刻的小间距应用场合的高性能连接器。这种连接器因其坚固耐用和高速传输性能而备受推崇,广泛应用于微处理器、数据中心、通信设备等领域。

    技术参数


    - 尺寸:接触间距为0.80mm,引脚直径为1.32mm,外径为1.07mm。
    - 电流额定值:每个触点2.2A(双触点供电)。
    - 电压额定值:交流225V / 直流318V。
    - 操作温度范围:-55°C至+125°C。
    - 镀层:金或锡镀层,底层镍厚度为50μ英寸(1.27μm)。
    - 包装方式:Tape & Reel(-TR选项)。
    - 绝缘材料:黑色液晶聚合物(LCP)。
    - 端子材料:磷青铜。
    - 符合标准:RoHS合规,支持铅焊。
    - 加工条件:对焊接条件有特定要求,可能需要特定的焊膏厚度(.004英寸或.005英寸)。


    产品特点和优势


    ERM8系列高速插拔连接器具备以下几个显著的优势:
    - 高可靠性:具有高电流承载能力和广泛的温度适应性,能够在极端环境下稳定工作。
    - 高速信号传输:能够实现高达7mm的匹配堆叠高度,提供优异的信号完整性。
    - 多种配置选项:提供多种引脚风格和位置选择,适应不同的设计需求。
    - 坚固耐用:采用高强度材料制造,能够承受反复插拔而不影响性能。

    应用案例和使用建议


    应用案例
    ERM8系列高速插拔连接器被广泛应用于如微处理器和服务器板卡等场合。例如,在NEXUS5001™和POWER.org™架构中,这些连接器能够支持灵活的两件式电源/信号解决方案。
    使用建议
    为了确保连接器的最佳性能,建议在设计电路板时:
    - 确保有足够的空间容纳连接器的引脚,特别是对于较大的引脚数。
    - 考虑焊接过程中的温度和压力,确保合适的焊接条件。
    - 在安装过程中,遵循制造商提供的详细安装指南,避免错误操作导致连接器损坏。

    兼容性和支持


    ERM8系列高速插拔连接器与多种不同的电子组件兼容,如UMPT/UMPS系统。厂商提供详细的文档和在线资源支持,以帮助用户更好地了解和使用这些产品。如有任何疑问,可联系厂商获取进一步的支持。

    常见问题与解决方案


    常见问题及解决方法
    1. 焊接不良
    - 解决方法:检查焊膏厚度和温度控制,确保满足制造商的推荐标准。
    2. 插拔力过大
    - 解决方法:调整引脚材料和工艺,确保适当的接触面积和摩擦力。
    3. 信号干扰
    - 解决方法:优化电路板布局,避免高频信号线过于靠近其他敏感线路。

    总结和推荐


    综上所述,ERM8系列高速插拔连接器是一款专为严苛应用环境设计的高性能产品。它凭借出色的电流承载能力、广泛的工作温度范围以及灵活多样的配置选项,在多个领域有着广泛应用。通过详细的应用指南和支持服务,确保用户可以轻松实现最佳性能。我们强烈推荐此产品给所有需要高性能连接解决方案的设计工程师。

ERM8-010-02.0-S-DV-K-TR参数

参数
类型 Center Strip Contacts,Header
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 20pin
长*宽*高 14mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-010-02.0-S-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-010-02.0-S-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ERM8-010-02.0-S-DV-K-TR ERM8-010-02.0-S-DV-K-TR数据手册

ERM8-010-02.0-S-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0024 ¥ 41.4574
25+ $ 4.42 ¥ 36.6308
50+ $ 4.108 ¥ 34.0451
100+ $ 3.952 ¥ 32.7522
库存: 391
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.45
