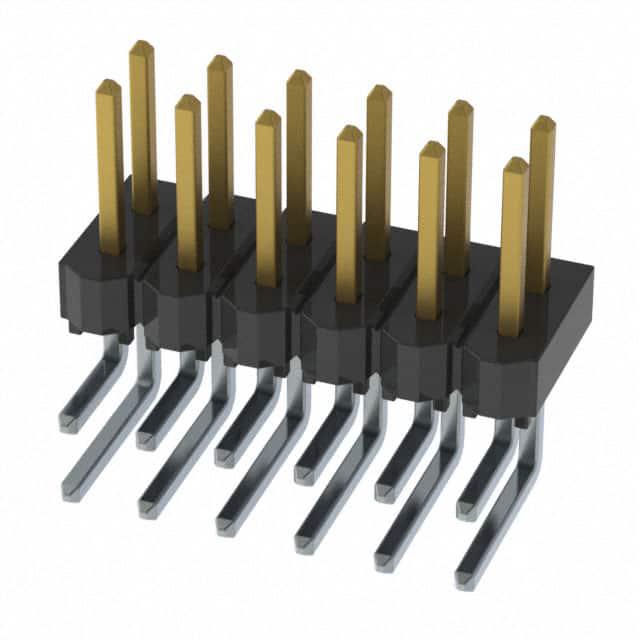

HTSW-106-08-L-D-RA

厂牌: SAMTEC
产品描述: 12pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 250nm 金 通孔安装 15.24mm(长度)*12.76mm(高度)
供应商型号: 200-HTSW10608LDRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-106-08-L-D-RA

HTSW-106-08-L-D-RA概述


    产品简介


    HTSW系列电子元器件是专门为高密度连接应用设计的矩形连接器系统。它们主要用于汽车、工业自动化、医疗设备和通信等领域,提供稳定的信号传输和电力供应。HTSW系列连接器具备多种配置选项,可以满足不同客户的需求,具有优异的机械和电气性能。

    技术参数


    - 连接器类型: 矩形连接器
    - 连接器配置: 单行(S)、双行(D)、三行(T)和三行填充外排(Q)
    - 每行位置数: -01至-50(具体数量取决于配置)
    - 尾部镀层选项:
    - G: 10μ"金在接触区,3μ"金在尾部
    - T: 钝化锡在接触区和尾部
    - S: 30μ"选择性金在接触区,钝化锡在尾部
    - H: 30μ"重型金在接触区,3μ"金在尾部
    - L: 10μ"轻选择性金在接触区,钝化锡在尾部
    - F: 3μ"闪光选择性金在接触区,钝化锡在尾部
    - E: 50μ"超重金在接触区,3μ"金在尾部
    - 尾部镀层: 可选尾部镀锡/铅(Tin/Lead),或带锁紧片的尾部镀锡/铅(Tail Locking Lead)
    - 终端间距: 0.100英寸(2.54毫米)或0.200英寸(5.08毫米)

    产品特点和优势


    HTSW系列连接器的主要特点和优势如下:
    1. 灵活的配置选项: 支持单行、双行、三行及填充外排配置,可适应各种应用需求。
    2. 高质量镀层: 提供多种镀层选项,确保长期可靠性和出色的电性能。
    3. 稳固的机械结构: 具备锁紧结构,确保连接稳定且易于操作。
    4. 高密度连接: 支持高密度布线,特别适用于空间受限的应用环境。
    5. 优良的环境适应性: 在恶劣环境下仍能保持良好的电气性能和机械强度。

    应用案例和使用建议


    HTSW系列连接器广泛应用于汽车电子、工业控制设备、医疗器械和通信设备等。以下是几种典型应用场景及其使用建议:
    1. 汽车电子:在车灯、传感器和动力控制系统中,HTSW连接器可以提供可靠的信号和电源连接。建议采用多重行配置以增加连接点密度。
    2. 工业自动化:在工业机器人和自动化生产线中,HTSW连接器用于连接复杂的传感器和执行器。建议使用带锁紧结构的型号,提高连接可靠性。
    3. 医疗设备:在医疗设备如心电图机和超声波设备中,HTSW连接器可用于内部电路板之间的连接。建议采用高可靠性的镀金版本,保证长期使用中的电性能稳定性。

    兼容性和支持


    HTSW系列连接器与多种标准电子元件兼容,适合大多数现有系统。厂商提供了详细的文档和技术支持,包括安装指南、维护手册和常见问题解答。此外,客户可以通过电话或电子邮件联系技术支持团队,获得专业的帮助和指导。

    常见问题与解决方案


    - 问题: 连接器在高温环境下性能下降。
    - 解决方案: 使用高耐热材料和选择性金镀层,确保高温下的稳定性能。
    - 问题: 插拔过程中出现接触不良。
    - 解决方案: 确保连接器正确安装,并使用锁紧机构增强稳定性。
    - 问题: 密封效果不佳。
    - 解决方案: 选择带有密封圈的型号,并按照安装说明进行操作。

    总结和推荐


    HTSW系列连接器以其多样化的设计、可靠的性能和广泛的应用范围,成为市场上极具竞争力的产品。无论是在严苛的工作环境中还是复杂的应用场景下,HTSW系列都能表现出色。因此,强烈推荐给需要高密度、高可靠连接解决方案的用户和设计师。

HTSW-106-08-L-D-RA参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 6.3A
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
颜色 -
长*宽*高 15.24mm(长度)*12.76mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-106-08-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-106-08-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-106-08-L-D-RA HTSW-106-08-L-D-RA数据手册

HTSW-106-08-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 12.0497
50+ $ 1.133 ¥ 9.5739
100+ $ 0.935 ¥ 7.7571
500+ $ 0.7668 ¥ 6.4795
1000+ $ 0.6264 ¥ 5.2931
2000+ $ 0.5292 ¥ 4.4717
5000+ $ 0.4305 ¥ 3.6377
10000+ $ 0.3465 ¥ 2.9279
库存: 140
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.04
