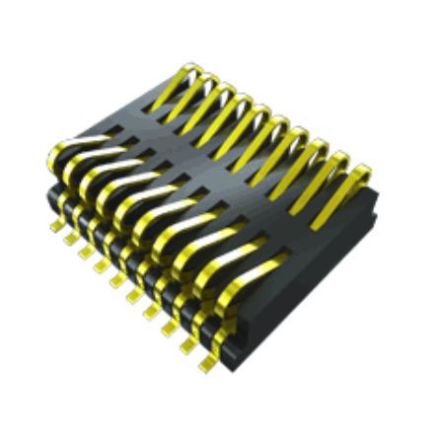

FSI-120-03-G-D-AD

厂牌: SAMTEC
产品描述: Samtec 1.0mm间距40p双排排针, FSI系列, 直角
供应商型号: 200-FSI12003GDAD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) FSI-120-03-G-D-AD

FSI-120-03-G-D-AD概述


    产品简介


    本产品是来自Samtec公司的高性能电子元器件,型号为FSI-1XX-03-X-D-X-XX-XX。FSI系列连接器广泛应用于通信、计算机、工业控制等多个领域,具有卓越的电气特性和机械稳定性。该连接器主要用于高速信号传输,确保数据传输的稳定性和可靠性。

    技术参数


    以下是FSI-1XX-03-X-D-X-XX-XX连接器的主要技术参数:
    | 参数名称 | 规格值(公制/英制) |

    | 接触孔数量 | - |
    | 针脚间距 | 0.03937 mm / 1.00 mil |
    | 非通孔直径 | 0.61 mm / 0.0240 in |
    | 插针直径 | 1.26 mm / 0.0495 in |
    | 厚度 | 1.00 mm / 0.0394 in |
    | 长度 | 3.96 mm / 0.1560 in |
    | 引脚高度 | 3.43 mm / 0.1350 in |
    | 孔径(带螺纹选项)| 8.76 mm / 0.3450 in |
    | 螺纹孔径(带螺纹选项)| 9.00 mm / 0.3543 in |
    | 引脚中心线距离 | 可根据需求定制 |
    | 建议PCB布局 | 见图纸 |

    产品特点和优势


    FSI-1XX-03-X-D-X-XX-XX连接器具有以下独特功能和优势:
    - 高速信号传输:设计用于高速信号传输,确保数据传输的可靠性和稳定性。
    - 优异的电气特性:低接触电阻和良好的电气连接性。
    - 坚固耐用:采用高质量材料制造,适合在严苛环境中使用。
    - 灵活的安装选项:提供带螺纹和不带螺纹的多种安装选项,满足不同应用需求。
    - 易于集成:标准化的设计使得该连接器易于与其他电子设备集成。

    应用案例和使用建议


    FSI-1XX-03-X-D-X-XX-XX连接器广泛应用于各种高速通信系统中,例如服务器、存储设备和网络设备。它还可以用于工业控制系统中的高密度连接应用。
    使用建议:
    - 在安装过程中,应确保连接器正确对齐并牢固固定。
    - 确保焊接过程中的温度和时间符合要求,避免因过热导致的损坏。
    - 定期检查连接器是否松动或损坏,并及时更换。

    兼容性和支持


    FSI-1XX-03-X-D-X-XX-XX连接器与其他电子元器件具有良好的兼容性,适用于多种电路板设计。Samtec公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。如有任何疑问或需要技术支持,请联系Samtec官方客服。

    常见问题与解决方案


    1. 问题: 连接器引脚出现断裂。
    - 解决方法: 检查安装过程中是否有过度用力的情况,确保使用正确的安装工具。
    2. 问题: 电气测试显示连接器接触不良。
    - 解决方法: 清理连接器上的灰尘和杂质,确保接触面干净无损。
    3. 问题: 无法插入连接器。
    - 解决方法: 确认针脚间距和孔径尺寸是否匹配,确保正确安装。

    总结和推荐


    FSI-1XX-03-X-D-X-XX-XX连接器凭借其出色的电气特性和坚固耐用的设计,在多个应用领域表现出色。它适用于高速信号传输,具备优异的稳定性和可靠性。对于需要高密度连接和稳定传输的应用,该产品是一个值得信赖的选择。总的来说,强烈推荐使用FSI-1XX-03-X-D-X-XX-XX连接器。

FSI-120-03-G-D-AD参数

参数
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 1mm
端接 焊盘
排数 2
长*宽*高 20.76mm(长度)*10.04mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
