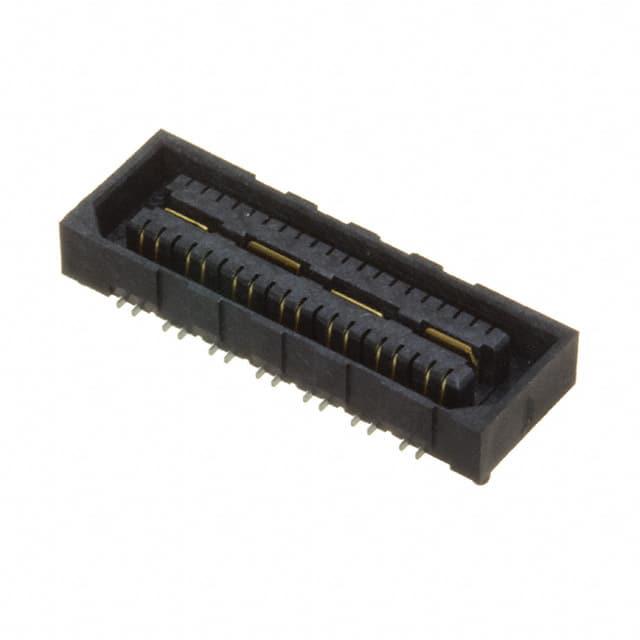

QSE-014-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距28p双排排母 板对板, QSE系列, 直角, 表面
供应商型号: 200-QSE01401LDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-014-01-L-D-DP-A

QSE-014-01-L-D-DP-A概述


    产品简介


    本产品是一款高度集成的高密度双排差分对连接器(High Density Differential Pair Connector),型号为QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX。它主要用于高速数据传输、信号完整性要求较高的场合,如计算机网络、服务器、通信设备等。产品由磷青铜材料制成,具有卓越的电气性能和机械强度。

    技术参数


    以下是该连接器的技术规格:
    - 针脚配置:支持每行014、028、042、056和070个位置,具体根据行数确定。
    - 行规格:支持单行(默认)或多行配置。
    - 插针规格:分为标准型(-S)和差分型(-D),可根据需求选择。
    - 选项:可选对准销(-A)、锁定夹(-LC)、导引柱(-GP)、锁紧(-RT1)、卡扣(-L)等。
    - 镀层:提供多种镀层选择,包括3μ" 选择性金接触、哑光锡尾(-F)、10μ" 选择性金接触、哑光锡尾(-L)、30μ" 金接触、3μ" 金尾(-H)、电抛光选择性金接触、哑光锡尾(-C)、30μ" 选择性金接触、锡铅(90/10 ±5%)尾(-STL)、3μ" 选择性金接触、锡铅(90/10 ±5%)尾(-FTL)、30μ" 选择性金接触、哑光锡尾(-S)。
    - 导线规格:可选导线类型包括01型和02型。
    - 封装规格:可采用盘装(BLANK)、带卷(-TR)、全卷带装(-FR)等不同形式的包装方式。
    - 尺寸:所有尺寸均以英寸为单位,公差严格按照要求设置。

    产品特点和优势


    - 高密度设计:通过优化的差分对结构,提供更高的信号传输密度。
    - 可靠连接:采用磷青铜材料和先进的连接工艺,确保了出色的机械和电气稳定性。
    - 多种配置选项:提供了多种选择项,可以根据不同的应用场景灵活定制。
    - 广泛兼容性:适合于高速数据传输系统,适用于各种高端应用场景。

    应用案例和使用建议


    - 高速数据传输系统:用于服务器、路由器、交换机等设备之间的高速数据传输。
    - 通信设备:适用于电信设备中的信号连接。
    - 医疗设备:可用于医疗监控系统的信号传输。
    使用建议:
    - 在安装时,请注意按照手册中的步骤进行操作,尤其是涉及对准销、锁定夹、导引柱等关键部件的安装。
    - 为了提高信号完整性,建议使用锁紧(-RT1)和卡扣(-L)选项来固定连接器。

    兼容性和支持


    - 兼容性:该连接器可以与多种现有的通信和数据传输设备兼容,具体需要参考相关设备的文档说明。
    - 技术支持:制造商提供详细的技术支持和售后服务,包括安装指导和技术咨询等。

    常见问题与解决方案


    - 插入力过大:由于高密度设计,插入力较大,建议使用手动放置来避免自动放置设备损坏。
    - 连接不稳定:请确保正确安装锁定夹和对准销等部件,以确保稳定连接。
    - 信号干扰:建议使用屏蔽材料和正确的接地处理来减少信号干扰。

    总结和推荐


    总体来说,QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX 连接器是一款高性能、高可靠性的高密度差分对连接器。它具有优异的电气性能和多种配置选项,能够满足不同应用场景的需求。鉴于其优秀的性能和广泛的适用性,强烈推荐给需要高速、高可靠数据传输的项目。

QSE-014-01-L-D-DP-A参数

参数
针脚数 28pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-014-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-014-01-L-D-DP-A QSE-014-01-L-D-DP-A数据手册

QSE-014-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8885 ¥ 58.2078
288+ $ 4.809 ¥ 40.6361
576+ $ 4.3155 ¥ 36.466
1056+ $ 3.339 ¥ 28.2146
库存: 691
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.2
直接购买
加入购物车
