HLE-115-02-L-DV-PE

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 2 30pin 4.1A 250nm 金 黑色 通孔安装 38.1mm(长度)*7.62mm(高度)
供应商型号: 200-HLE11502LDVPE
供应商: Mouser
标准整包数: 1

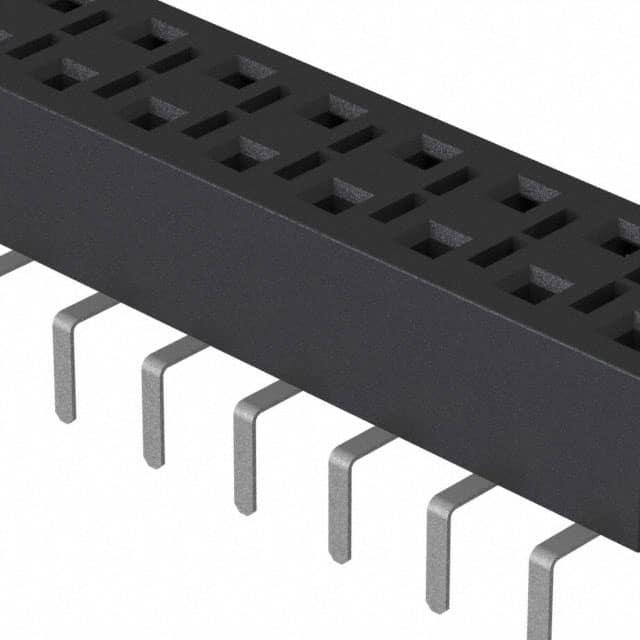

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-115-02-L-DV-PE

HLE-115-02-L-DV-PE概述


    产品简介


    本技术手册涉及的是由Samtec公司生产的一种高性能单梁插座条带(Single Beam Socket Strip),型号为HLE-1XX-02-XX-DV-XE-XX。这种插座条带主要用于连接电路板上的电子元器件,确保可靠的电气连接。它的主要功能是提供高密度、高速度的数据传输能力,广泛应用于通信设备、计算机系统、工业自动化控制等领域。

    技术参数


    - 产品型号:HLE-1XX-02-XX-DV-XE-XX
    - 针数范围:-02至-50(每行)
    - 行规格:双垂直电镀(-DV)
    - 入口风格:通过式入口(-PE)、顶部入口(-TE)及底部入口(-BE,仅限于-PE风格)
    - 锁扣选项:锁扣夹(-LC,仅限于-PE风格)
    - 卷带封装:卷带封装(-TR,仅适用于-2到-29个位置)
    - 材料:主体采用Vectra E130i,黑色;接触点采用铍铜(BeCu)
    - 镀层选项:
    - 金光选择性镀金(10μ"金,3μ"金尾部)
    - 选择性镀金(10μ"金,哑光锡尾部)
    - 选择性镀金(30μ"金,哑光锡尾部)
    - 闪亮选择性镀金(3μ"金,哑光锡尾部)
    - 轻选择性镀金(10μ"金,哑光锡尾部)
    - 轻选择性镀金(30μ"金,哑光锡尾部)

    产品特点和优势


    HLE-1XX-02-XX-DV-XE-XX单梁插座条带具有多种镀层选项,满足不同客户的需求。其双垂直电镀设计能够确保高可靠性,提高插拔次数。另外,锁扣夹(-LC选项)提供额外的机械稳定性,保证长时间稳定运行。这些特点使得它在通信设备和工业自动化领域中具备较强的竞争力。

    应用案例和使用建议


    应用案例
    在通信设备中,这种插座条带被用于路由器、交换机等关键部件,确保高速数据传输。在计算机系统中,它常用于服务器、工作站,提供稳定的电源和信号连接。工业自动化设备中,这种插座条带则用于机器视觉系统和控制面板,确保控制系统可靠运行。
    使用建议
    - 对于高密度应用,推荐使用锁扣夹(-LC选项)以增加机械稳定性。
    - 在组装过程中,注意插入力需求较高,手动放置更合适。
    - 为避免影响信号质量,建议根据实际应用选择合适的镀层选项。

    兼容性和支持


    HLE-1XX-02-XX-DV-XE-XX可以与其他标准尺寸的电路板进行良好兼容。制造商提供了多种配件和镀层选项,可以根据具体应用需求灵活配置。此外,Samtec公司提供全面的技术支持和售后服务,确保用户能够顺利安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时遇到阻力 | 检查是否有异物阻塞插孔 |
    | 长期使用后接触不良 | 检查并更换锁扣夹(-LC选项) |
    | 插头无法正确对齐 | 确保使用正确的插入工具 |

    总结和推荐


    HLE-1XX-02-XX-DV-XE-XX单梁插座条带凭借其高可靠性、多种镀层选项和广泛的兼容性,在各类高性能应用中表现出色。对于需要高密度、高速度连接的应用场合,如通信设备、计算机系统和工业自动化设备,这款产品是一个理想的选择。建议在复杂应用环境中优先考虑使用此产品,以实现最佳的电气连接效果。

HLE-115-02-L-DV-PE参数

参数
排数 2
针脚数 30pin
间距-配接 2.54mm
触头镀层 - 配接
类型 Pass Through,Push-Pull,Receptacle
防护等级 -
颜色 黑色
额定电流 4.1A
触头镀层厚度 - 配接 250nm
长*宽*高 38.1mm(长度)*7.62mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HLE-115-02-L-DV-PE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-115-02-L-DV-PE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-115-02-L-DV-PE HLE-115-02-L-DV-PE数据手册

HLE-115-02-L-DV-PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
