首页  >  产品百科  >  QSE-020-01-F-D-A-K-TR

QSE-020-01-F-D-A-K-TR

厂牌: SAMTEC

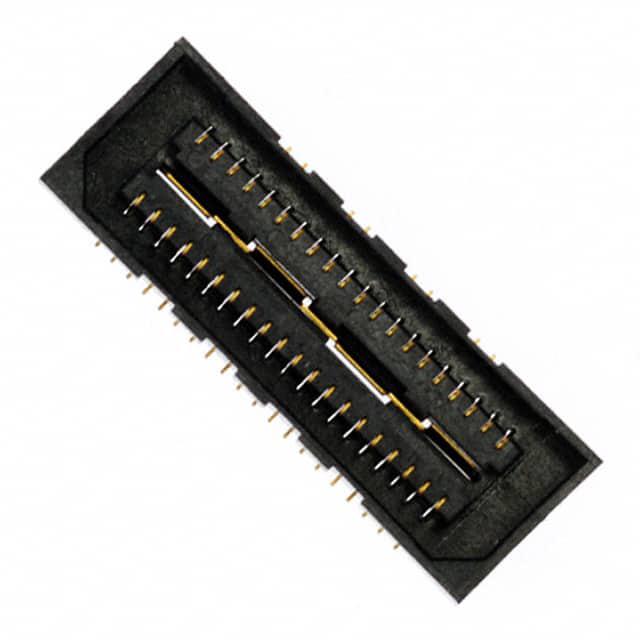

产品描述: Samtec 0.8mm间距40p双排排母 高速接地平面排母, QSE系列, 直向, 表面贴装
供应商型号: QSE-020-01-F-D-A-K-TR
供应商: 云汉优选
标准整包数: 1

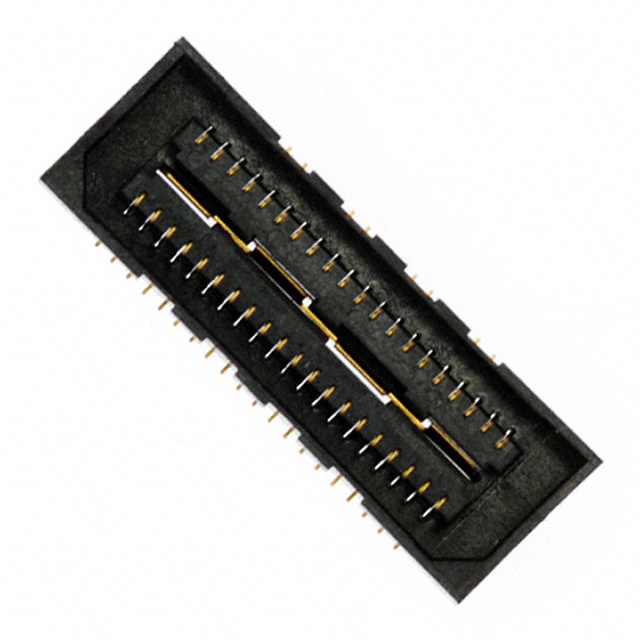

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-020-01-F-D-A-K-TR

QSE-020-01-F-D-A-K-TR概述

    # 产品技术手册:双排高密度插座组件

    产品简介


    本产品为一款高密度双排插座组件,广泛应用于各类电子设备和系统中。它以卓越的设计和可靠性能为用户提供强大的连接解决方案。该产品通过提供多种选项和配置,适用于不同的设计需求,广泛应用于消费电子、通信设备、工业控制、医疗仪器等多个领域。
    主要特点
    - 产品类型:双排高密度插座组件
    - 主要功能:提供稳定的电连接接口,支持高速信号传输和接地连接
    - 应用领域:
    - 消费电子设备(如智能手机、平板电脑)
    - 工业自动化和控制系统
    - 医疗设备
    - 数据中心和通信设备

    技术参数


    以下为该产品的技术规格和性能参数:
    - 针数范围:每行支持-020、-040、-060针,可选-080、-100针
    - 接触材料:磷青铜
    - 绝缘材料:LCP(UL94V-0阻燃等级),黑色
    - 表面处理选项:
    - -F:3µ"选择性金,尾部为缎纹锡
    - -L:10µ"选择性金,尾部为缎纹锡
    - -H:30µ"接触区金,尾部3µ"金
    - -C:50µ"电抛光选择性金,尾部缎纹锡
    - -STL:30µ"选择性金,尾部90/10锡铅合金
    - -FTL:3µ"选择性金,尾部90/10锡铅合金
    - -LTL:10µ"选择性金,尾部90/10锡铅合金
    - -S:30µ"选择性金,尾部缎纹锡
    - 插入力:最小接触保持力8盎司
    - 工作温度:标准环境下正常工作
    - 兼容性:支持多种包装形式,包括盘装、卷带和卷轴

    产品特点和优势


    该插座组件具有以下显著特点和优势:
    1. 高密度设计:支持多针数配置,满足高密度布线需求。
    2. 多样化选项:提供多种表面处理和锁定选项,适应不同应用需求。
    3. 优异性能:低接触电阻,高可靠性。
    4. 环保设计:采用UL94V-0级阻燃材料,符合行业环保标准。
    5. 灵活封装:可根据客户需求定制包装形式,提高生产效率。

    应用案例和使用建议


    应用案例
    - 消费电子产品:智能手机和平板电脑中的数据传输接口。
    - 通信设备:服务器背板和交换机中的高速信号传输连接。
    - 医疗设备:医疗器械中的精确信号采集和传输模块。
    使用建议
    - 在高振动环境中使用时,建议选择带锁定或摩擦锁功能的型号,以提高连接稳定性。
    - 对于需要高频信号传输的应用,推荐使用镀金或选择性金表面处理的版本。
    - 针对大批量生产,建议选用卷带或卷轴包装,方便自动组装。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性,可通过与导线、PCB板或其他连接器配合使用,实现无缝集成。SAMTEC公司提供了全面的技术支持和服务,包括产品咨询、技术支持、售后维护等,确保用户获得最佳的使用体验。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    1. 问题:插入力过大
    - 解决方案:检查接触点清洁度并确保插拔方向正确。
    2. 问题:接触不良
    - 解决方案:确认插头与插座完全对齐,并检查是否有异物堵塞。
    3. 问题:信号质量不稳定
    - 解决方案:更换镀金或选择性金表面处理的型号,减少氧化影响。

    总结和推荐


    综上所述,这款双排高密度插座组件凭借其高密度设计、多样化选项、优异性能和灵活封装,在多个行业中展现了极高的实用价值。无论是针对消费电子还是工业设备,该产品都是一款值得信赖的选择。强烈推荐在需要高可靠性连接的场景中使用。
    通过其多样化的表面处理选项、出色的性能和灵活的封装方式,SAMTEC的双排高密度插座组件无疑成为现代电子设备连接的理想选择。

QSE-020-01-F-D-A-K-TR参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-020-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSE-020-01-F-D-A-K-TR QSE-020-01-F-D-A-K-TR数据手册

QSE-020-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
