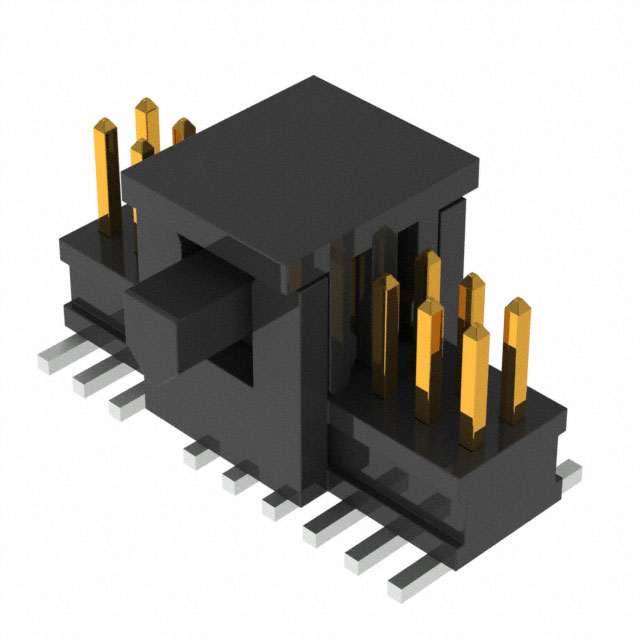

FTSH-110-01-F-DV-007-K-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距20p双排排针, FTSH系列, 垂直
供应商型号: FA-FTSH-110-01-F-DV-007-K-P-TR
供应商: Avnet
标准整包数: 475

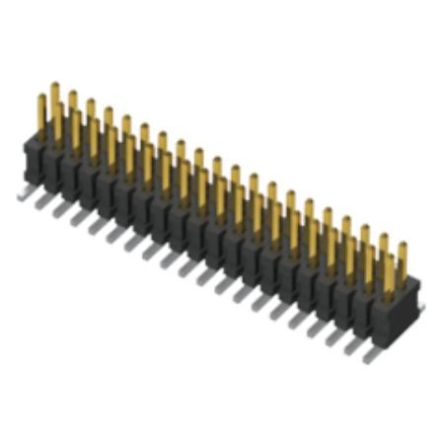

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-110-01-F-DV-007-K-P-TR

FTSH-110-01-F-DV-007-K-P-TR概述

    电子元器件产品技术手册解析

    产品简介


    本文档详细介绍了一款名为FTSH-1XX-XX-XXX-DV的电子元器件产品。该产品是一款用于表面贴装技术(Surface Mount Technology, SMT)的双垂直终端插头(Double Vertical SMT Terminal),具备多种尺寸选择,适用于多个行业领域的连接需求。它主要用于提供高效、可靠的电路板连接,尤其适合自动化生产和高密度布线环境。

    技术参数


    以下为该电子元器件的关键技术规格:
    - 可选位置数:从-02至-50(每行)
    - 引脚样式:
    - -01: .120 [3.05]
    - -02: .075 [1.91]
    - -03: .065 [1.65]
    - -04: .150 [3.81]
    - -05: .170 [4.32]
    - -14: .150 [3.81]
    - 选项:
    - -ES: 端部护罩(需符合图6,第3页的要求)
    - -EJ: 弹出式护罩(需符合图4,第2页的要求)
    - -A: 对齐销(嵌入式或插入式;需符合图3,第2页的要求)
    - -K: 键控选项(需符合表3,第2页的要求)
    - 镀层规格:
    - -L: 10µ" 选择性金在接触区域,哑光锡在尾部
    - -F: 3µ" 选择性金在接触区域,哑光锡在尾部
    - -S: 30µ" 选择性金在接触区域,哑光锡在尾部
    - -H: 30µ" 金在接触区域,3µ" 金在尾部

    产品特点和优势


    - 高度灵活性:支持从-02到-50个位置的选择,适应不同设计需求。
    - 多样化的引脚样式:提供了多种引脚样式,以满足不同应用场景下的机械性能要求。
    - 先进的镀层技术:提供了多样的镀层选项,确保电连接的可靠性和耐久性。
    - 高效的自动化生产:兼容Pick & Place装配工艺,方便大规模生产。
    - 出色的电气特性:通过选用不同的镀层材料,可以优化信号传输的质量和效率。

    应用案例和使用建议


    - 应用案例:该产品被广泛应用于计算机、通信、医疗和工业控制等领域,特别是对于需要高频信号传输、空间紧凑和高可靠性连接的应用场景。
    - 使用建议:
    - 在选择引脚样式时,根据实际工作环境和应用需求来决定。
    - 镀层材料的选择需结合具体的工作环境和预期寿命,以确保最佳性能。
    - 采用自动化的Pick & Place装配工艺可提高生产效率和降低成本。
    - 为了保证产品在应用中的长期稳定性,建议定期检查和维护。

    兼容性和支持


    - 兼容性:该产品支持多种电气特性及不同材质的终端接口,具有广泛的兼容性。
    - 支持服务:制造商提供了详尽的技术支持和售后服务,包括定制化的设计服务和技术咨询。

    常见问题与解决方案


    - 问题:在高密度布线环境下,锁紧卡扣(locking clips)难以安装。
    - 解决方案:建议采用手动放置方式进行组装,避免自动装配时因高插入力造成的损坏。
    - 问题:某些特定型号的产品内部存在空腔。
    - 解决方案:这种情况属于正常现象,可以通过与供应商沟通确认是否影响最终使用效果。

    总结和推荐


    总体来看,这款FTSH-1XX-XX-XXX-DV电子元器件产品以其丰富的配置选项、良好的电气性能和较高的制造标准,在市场上具有较强的竞争力。对于寻求高性能、高可靠性的电路板连接解决方案的工程师来说,这是一款值得考虑的优秀产品。推荐在需要进行复杂电路设计或者对产品性能有严格要求的应用中使用此产品。

FTSH-110-01-F-DV-007-K-P-TR参数

参数
触头镀层厚度 - 配接 76nm
针脚数 20pin
颜色 黑色
防护等级 -
额定电流 3.4A
间距-配接 1.27mm
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
排数 2
长*宽*高 12.7mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTSH-110-01-F-DV-007-K-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-110-01-F-DV-007-K-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-110-01-F-DV-007-K-P-TR FTSH-110-01-F-DV-007-K-P-TR数据手册

FTSH-110-01-F-DV-007-K-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
475+ $ 2.1145 ¥ 17.466
950+ $ 2.0481 ¥ 16.9172
1900+ $ 1.7738 ¥ 14.6512
2850+ $ 1.6495 ¥ 13.6245
3800+ $ 1.597 ¥ 13.1911
库存: 475
起订量: 475 增量: 0
交货地:
最小起订量为:475
合计: ¥ 8296.35
