ZF1-30-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 1mm 30pin 自然色 3mm FFC 1.9A 锡 底部 SMD,P=1mm,卧贴 贴片安装 37mm(长度)*6.8mm(高度)
供应商型号: 200-ZF13001TWTTR
供应商: Mouser
标准整包数: 1

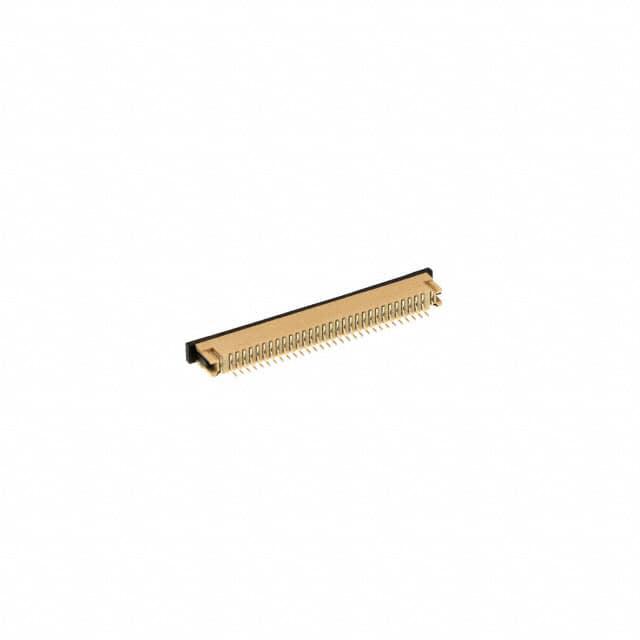

SAMTEC FFC/FPC连接器 ZF1-30-01-T-WT-TR

ZF1-30-01-T-WT-TR概述


    产品简介


    产品名称:零插入力(Zero Insertion Force, ZIF)1mm插接组件
    产品类型:这款零插入力插接组件主要用于实现快速且无损的电路连接。它的主要功能是在不影响电子设备内部布线和连接的情况下,提供便捷可靠的插接服务。该组件适用于多种电子设备和系统,包括但不限于通信设备、计算机硬件、工业控制系统和消费电子产品。
    主要功能:
    - 实现零插入力,保证接触可靠且操作简便;
    - 使用优质材料制造,确保长期稳定性和耐久性;
    - 设计紧凑,方便集成到各类电子设备中。
    应用领域:
    - 通信设备
    - 计算机硬件
    - 工业控制系统
    - 消费电子产品

    技术参数


    基本尺寸和容差:
    - 插接宽度:1mm
    - 长度和高度根据具体型号有所不同
    - 容差精度高,如孔径尺寸公差在±0.003英寸(±0.076毫米)
    材料和结构:
    - 外壳:LCP E130i 94-V2,颜色自然
    - 滑动头:PPS D5 94-V2,颜色黑色
    - 触点及焊片:磷青铜
    包装选项:
    - 标准管装
    - 带盘卷装
    - 全卷带装

    产品特点和优势


    - 可靠性:采用零插入力设计,确保每一次插拔都能保持良好的接触性能,避免因插拔造成的磨损或损坏。
    - 兼容性:适合多种设备和应用,尤其是需要频繁插拔的应用场景。
    - 易用性:设计简便,操作轻松,便于用户快速完成安装与维护。
    - 稳定性:由高性能材料制成,能够在各种环境下稳定工作,确保长久使用。

    应用案例和使用建议


    应用场景:
    - 用于数据中心交换机上的高速信号传输。
    - 作为计算机主板上不同模块之间的连接部件。
    - 在医疗设备中,确保电路连接的可靠性与安全性。
    使用建议:
    - 在安装前检查所有插口和触点是否干净无尘。
    - 确保插接时正确对齐,避免不正确的角度造成接触不良。
    - 在高频信号传输应用中,注意信号线的屏蔽处理,减少电磁干扰。

    兼容性和支持


    - 兼容性:该插接组件可以与多种标准接口相匹配,适用于不同类型和品牌的电子设备。
    - 支持与维护:提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等,确保用户能够顺利进行安装和日常维护。

    常见问题与解决方案


    1. 插接不稳定:
    - 解决方法:检查插口和触点是否清洁,重新对齐后再次尝试插接。

    2. 接触电阻过高:
    - 解决方法:检查触点是否有氧化现象,必要时进行清理或更换。
    3. 插接过程中出现卡顿:
    - 解决方法:确保操作正确,按规范操作;若问题依旧,可能需要检查设备或更换新的插接组件。

    总结和推荐


    这款零插入力1mm插接组件以其出色的可靠性和耐用性,在多种应用场景中表现出色。无论是用于高频信号传输还是日常操作环境下的简单连接,它都能够满足用户的需求。对于希望提高系统可靠性并简化安装过程的用户来说,这是一款非常值得推荐的产品。

ZF1-30-01-T-WT-TR参数

参数
板上高度 3mm
外壳颜色 自然色
端接 焊盘
触头镀层
连接器/触头类型 底部
扁平柔性类型 FFC
针脚数 30pin
间距 1mm
额定电流 1.9A
长*宽*高 37mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF1-30-01-T-WT-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF1-30-01-T-WT-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF1-30-01-T-WT-TR ZF1-30-01-T-WT-TR数据手册

ZF1-30-01-T-WT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.783 ¥ 23.5164
50+ $ 2.1384 ¥ 18.0695
100+ $ 1.8144 ¥ 15.3317
500+ $ 1.6092 ¥ 13.5977
850+ $ 1.5645 ¥ 13.22
1700+ $ 1.2075 ¥ 10.2034
4250+ $ 1.0815 ¥ 9.1387
9350+ $ 0.8505 ¥ 7.1867
库存: 260
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.51
