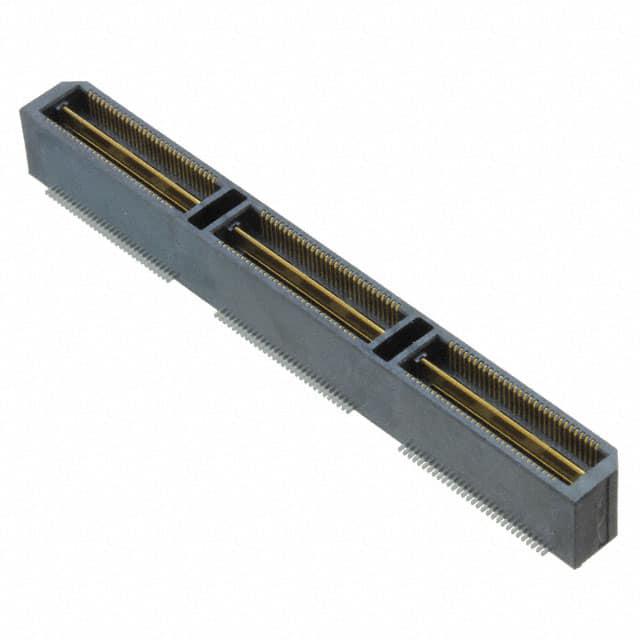

QTH-090-02-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 8mm 7.26mm 76nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 3748286
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-02-F-D-A-K

QTH-090-02-F-D-A-K概述


    产品简介


    本产品是一款由Samtec公司生产的高密度双排针座连接器,型号为QTH-XXX-XX-X-D-XXX。这类连接器主要用于实现电气和信号传输的功能,广泛应用于通讯设备、计算机硬件、工业自动化、消费电子等领域。通过精确的设计和高质量材料的选择,它们确保了可靠的数据传输和电源传输,成为现代电子设计中的关键组件。

    技术参数


    以下是该产品的主要技术规格:
    - 针数规格:-030, -060, -090, -120, -150(每行)
    - 行间距规格:可选择双排(-D选项)
    - 镀层规格:
    - -F:接触区选择性镀3微英寸金,尾部镀哑光锡
    - -L:接触区选择性镀10微英寸金,尾部镀哑光锡
    - -H:接触区镀30微英寸金,尾部镀3微英寸金
    - -C:接触区选择性镀50微英寸金,尾部镀哑光锡
    - 引脚样式:
    - -01:0.168英寸(4.267毫米)
    - -02:0.2861英寸(7.264毫米)
    - -03:0.4043英寸(10.269毫米)
    - -04:0.6001英寸(15.246毫米)
    - -05:0.7181英寸(18.240毫米)
    - -06:0.8361英寸(21.237毫米)
    - -07:0.9542英寸(24.237毫米)
    - -08:1.1511英寸(29.238毫米)
    - -09:0.5224英寸(13.269毫米)
    - -10:0.5618英寸(14.269毫米)
    - 锁紧机构:可以选择锁定夹片(-LC)和摩擦锁紧(-FL),但不支持与-FL和-RT1同时使用。
    - 其他选项:
    - -A:对齐销(-01 & -02仅适用)
    - -K:聚酰亚胺薄膜(仅适用于-01至-04和-09至-10)
    - -GP:导向柱(仅适用于-01 & -02)
    - -L:卡合式结构(仅适用于-01)
    - -RT1:锁定体(仅适用于-01)
    - -TR:带状卷盘包装(最多可支持90个位置)
    工作环境
    这些连接器能够在标准温度下工作,并具备出色的机械强度和可靠性,适用于多种恶劣的工业环境。

    产品特点和优势


    1. 高密度设计:提供多种针数和行间距选项,以满足不同应用场景的需求。
    2. 多样化镀层选择:根据客户的具体要求选择不同的镀层规格,以提高连接器的耐腐蚀性和导电性。
    3. 多重锁紧机制:配备锁定夹片(-LC)、摩擦锁紧(-FL)和锁定体(-RT1)等多种锁紧机构,确保了连接的稳定性和安全性。
    4. 定制化选项:如对齐销(-A)、导向柱(-GP)等配件的使用,提升了连接器的应用灵活性。
    5. 环保材料:绝缘体采用UL94V-0等级的黑色彩色LCP材料,具有良好的阻燃性;接触端子选用磷青铜材质,提升了电气性能和耐用性。

    应用案例和使用建议


    这些连接器被广泛应用于通信设备、计算机硬件、工业自动化和消费电子等领域。例如,在数据中心网络交换机中,这些连接器用于实现高速数据传输,确保设备间通信的高效性和稳定性。
    使用建议:
    1. 正确安装:按照制造商提供的图纸和技术规范进行安装,确保引脚的正确对准。
    2. 定期维护:对于高频率使用的设备,建议定期检查和清洁连接器,确保良好的电气性能。
    3. 避免高温环境:尽管连接器在标准温度下表现良好,但在极端温度环境下使用时应注意散热措施。

    兼容性和支持


    这些连接器可以与其他各种电子元器件和设备进行兼容集成。如果遇到任何安装或调试问题,客户可以通过联系Samtec的技术支持团队获得帮助。此外,Samtec还提供了详细的安装指南和维护手册,便于用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法正确安装 | 确认引脚是否正确对准,是否有物理损伤 |
    | 电气接触不良 | 检查引脚表面是否有污渍或氧化,必要时重新镀层 |
    | 连接器寿命较短 | 确保在适当的环境中使用,并进行定期的维护和清洁 |

    总结和推荐


    综合考虑,这款QTH-XXX-XX-X-D-XXX连接器在设计、性能和兼容性方面表现出色。其多样化的规格和可靠的机械特性使其成为许多应用场景的理想选择。无论是对于研发还是生产环节,它都提供了高度的灵活性和便捷性。我们强烈推荐在需要高密度、多功能连接器的项目中使用该产品。

QTH-090-02-F-D-A-K参数

参数
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 180pin
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
