首页  >  产品百科  >  QTH-040-01-F-D-DP-A

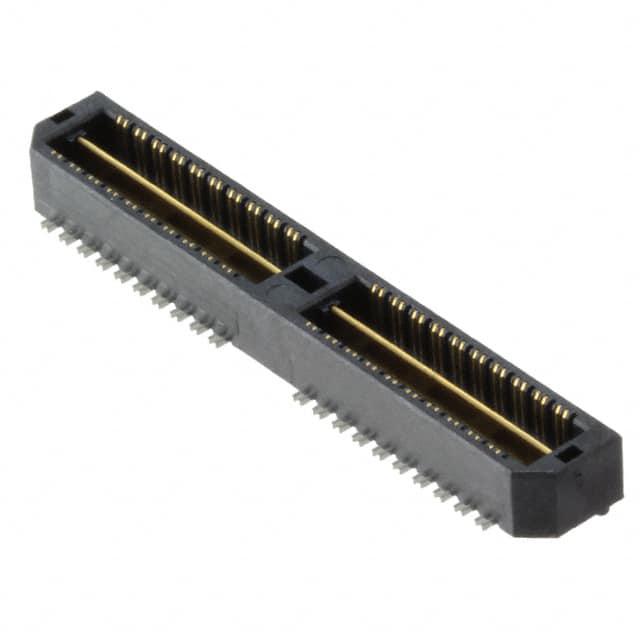

QTH-040-01-F-D-DP-A

厂牌: SAMTEC
产品描述: 0.5mm间距80p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH04001FDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-040-01-F-D-DP-A

QTH-040-01-F-D-DP-A概述

    # 高性能电子元器件技术手册解读

    产品简介


    本文档介绍了由Samtec Inc.设计并制造的高性能电子元器件——QTH-30-XX-D-XX-DP-XXX-X-XX系列产品。这是一款专为高密度电路连接而设计的终端装配组件,适用于高速信号传输和差分对连接需求。主要功能包括提供高可靠性差分对连接解决方案,并支持多种定制选项以满足不同的工程应用要求。典型的应用领域包括通信设备、数据中心、医疗设备以及工业自动化系统。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数名称 | 值 |

    | 行规格 | 单行/双行(-D/-TR/-FR) |
    | 引脚数量 | 20至100个引脚 |
    | 引脚间距 | 0.1680英寸(4.267毫米) |
    | 材料 | 绝缘体:LCP UL94V-0,黑色 |
    接触针:磷青铜 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔力 | 最小插入力6盎司,最大拔出力8盎司 |
    | 推出力 | 最小推出力1磅 |
    这些技术参数确保了产品在苛刻环境下的稳定性和可靠性,同时也提供了灵活性以适应各种具体应用需求。

    产品特点和优势


    此款产品的主要特点及优势如下:
    1. 高密度布局:支持每行多达100个引脚,适合紧凑型设计。
    2. 卓越性能:通过差分对技术实现低噪声和高信号完整性。
    3. 多样化选择:多种选项如锁定夹具、导向柱等增强了安装便利性和机械稳定性。
    4. 定制化服务:可选镀层材料(金、镍等),满足不同电气特性的需求。
    5. 耐久性高:采用优质材料制作,适合长期运行环境。
    这些特性使得该产品在市场上具有较强的竞争力,特别适用于需要高性能连接解决方案的应用场合。

    应用案例和使用建议


    应用案例
    1. 数据中心交换机:用于高速数据传输路径的连接。
    2. 医疗成像设备:需要极高精度和可靠性的接口。
    3. 工业控制系统:支持恶劣环境下稳定运行的需求。
    使用建议
    为了最大化利用上述产品的优势,在实际部署时应考虑以下几点:
    - 确保安装环境符合规定的温度和湿度条件。
    - 根据预期的工作负载合理选择合适的插拔次数等级。
    - 定期检查连接点是否有磨损或氧化现象,及时维护。

    兼容性和支持


    QTH-30系列组件与其他主流标准连接器兼容良好,便于集成到现有的系统架构中。此外,Samtec公司提供了全面的技术支持服务,包括样品申请、技术咨询以及售后服务,帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查是否有异物阻塞导槽 |
    | 连接不稳定 | 调整锁扣位置或增加润滑剂 |
    | 表面腐蚀 | 清洁并重新涂抹防锈油 |
    遵循上述指南可以有效避免上述常见故障的发生。

    总结和推荐


    综上所述,QTH-30-XX-D-XX-DP-XXX-X-XX系列产品凭借其优异的技术性能、广泛的适用范围以及良好的客户服务支持,在同类产品中脱颖而出。对于那些寻求高性能、高可靠性的电子元器件解决方案的企业和个人而言,这是一个值得信赖的选择。因此,我们强烈推荐这款产品给所有面临复杂连接挑战的应用场景。

QTH-040-01-F-D-DP-A参数

参数
触头镀层
板上高度 4.06mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-040-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-040-01-F-D-DP-A QTH-040-01-F-D-DP-A数据手册

QTH-040-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6835 ¥ 90.2756
96+ $ 9.6768 ¥ 81.769
288+ $ 7.287 ¥ 61.5752
528+ $ 6.5835 ¥ 55.6306
1008+ $ 5.1765 ¥ 43.7414
库存: 486
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.27
