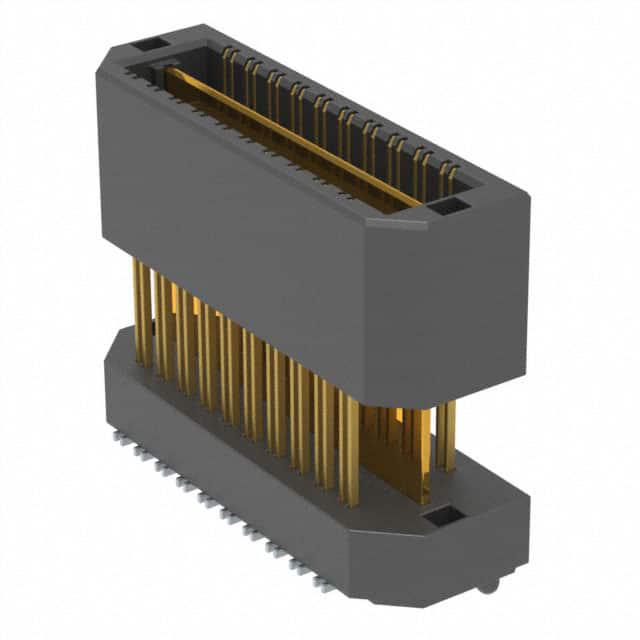

QTH-020-04-L-D-DP-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-020-04-L-D-DP-A
供应商: Master
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTH-020-04-L-D-DP-A

QTH-020-04-L-D-DP-A概述


    产品简介


    本文介绍的是由Samtec公司生产的QTH-30-XX-D-XX-DP系列电子元器件,主要应用于高密度连接器领域。这些连接器广泛应用于通信、数据中心、汽车电子和工业自动化等领域,以其卓越的电气性能和可靠性著称。

    技术参数


    - 产品型号:QTH-30-XX-D-XX-DP
    - 引脚数量:支持多种引脚配置,包括-020、-040、-060、-080、-100(每行)
    - 接口类型:双排设计
    - 材料:绝缘体为LCP UL94V-0,颜色为黑色;终端和接地平面为磷青铜
    - 插拔力:最小推力6盎司(对于-01和-02引脚),8盎司(对于-03至-09引脚)
    - 最大公差:信号或接地针的最大偏差为.002英寸(0.05毫米)
    - 环境适应性:标准包装为托盘,也可选择带状和卷带(Tape & Reel)包装

    产品特点和优势


    - 高密度设计:可以实现高密度布线,节省空间,提高电路板利用率。
    - 卓越的电气性能:确保高速信号传输时的稳定性和可靠性。
    - 多样化的选件:如对齐销、锁紧夹、引导柱、固定选项和摩擦锁等,可满足不同的安装需求。
    - 材料选择丰富:提供多种电镀选择(如金、银等),以适应不同的应用场景。

    应用案例和使用建议


    - 通信领域:可用于数据中心的高密度服务器机柜内,提升系统整体性能和稳定性。
    - 汽车电子:适用于新能源汽车高压系统的连接,确保安全可靠的数据传输。
    - 工业自动化:适用于各种工业控制设备中,实现精确的数据传输。
    使用建议:
    - 在设计高密度连接器时,应充分考虑系统的散热和屏蔽问题,以保证长期稳定运行。
    - 对于新应用,建议先联系Samtec公司的专业团队进行咨询,以获取最佳设计方案。

    兼容性和支持


    - 兼容性:本系列产品与多种其他电子元器件和设备具有良好的兼容性。
    - 支持和服务:Samtec公司提供全面的技术支持和售后服务,包括在线技术支持、电话咨询以及现场服务等。

    常见问题与解决方案


    1. 问题:插拔过程中出现信号丢失。
    - 解决方案:检查连接器的插入深度是否符合要求,确认引脚没有变形或损坏。
    2. 问题:接触电阻过高。
    - 解决方案:更换具有更高电镀厚度的引脚,确保良好的导电性。
    3. 问题:信号传输不稳定。
    - 解决方案:检查系统布线和接地情况,确保屏蔽效果良好。

    总结和推荐


    QTH-30-XX-D-XX-DP系列电子元器件凭借其卓越的性能和高度的灵活性,在高密度连接器市场上展现出强大的竞争力。无论是在通讯、汽车还是工业自动化领域,这些连接器都是值得信赖的选择。对于需要高密度、高可靠性的应用场合,强烈推荐使用此系列产品。

QTH-020-04-L-D-DP-A参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-04-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
