首页  >  产品百科  >  T1M44-R-2830-01-G

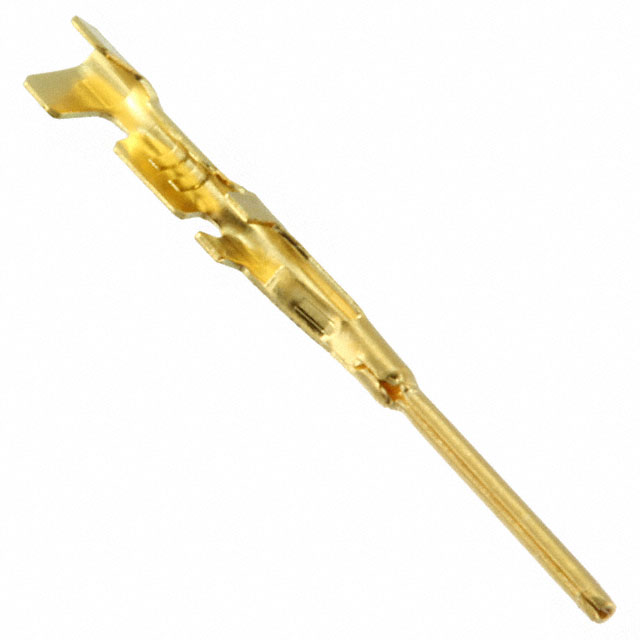

T1M44-R-2830-01-G

产品分类: 矩形连接器 - 触头
厂牌: SAMTEC
产品描述: Connector Headers and PCB Receptacles 压接 250nm 金 28-30 AWG 导线安装 10mm(高度)
供应商型号: 200-T1M44-R-2830-1-G
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 触头 T1M44-R-2830-01-G

T1M44-R-2830-01-G概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为T1M44-X-XXXX-01-XX 离散线端子,是一款专用于离散线连接的高性能终端器件。它设计用于各种高密度电子电路和设备中,尤其适合需要精密连接的应用场景。该产品具有高效耐用的特点,广泛应用于通信设备、工业自动化、医疗仪器等领域。
    主要功能:
    - 实现导线与电子组件之间的可靠连接。
    - 提供高效的电气传输性能。
    应用领域:
    - 通信设备(如基站、路由器)。
    - 工业控制和自动化系统。
    - 医疗仪器及测试设备。

    2. 技术参数


    | 参数项 | 规格 |

    | 导线尺寸 | 28-30 AWG |
    | 接触区域镀层厚度 | 3µ" 金闪镀层 / 10µ" 轻金镀层 / 30µ" 重金镀层 |
    | 插针长度 | 0.150 英寸 |
    | 插针直径 | 0.0150 英寸 |
    | 插针间距 | 0.0500 英寸(典型值) |
    | 外形尺寸 | 0.693 英寸 × 0.150 英寸 |
    | 材质 | BeCu(铍铜) |
    支持的电气特性:
    - 高电流承载能力:可达 2A。
    - 低接触电阻:确保稳定的电流传导。
    - 宽工作温度范围:-40°C 至 +85°C。
    工作环境:
    - 极高的机械稳定性,适用于振动频繁的工业环境。
    - 防腐蚀镀层设计,延长使用寿命。

    3. 产品特点和优势


    特点:
    1. 多功能性:兼容多种导线规格,满足不同应用场景需求。
    2. 高可靠性:采用高品质材料和精密制造工艺,确保连接牢固且耐久。
    3. 易安装性:插针设计便于快速插入,无需额外工具即可完成操作。
    优势:
    - 高性能:在复杂的工作环境中表现出色,确保信号传输的稳定性和一致性。
    - 市场竞争力:相比同类产品,其成本效益更高,适合大规模生产需求。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,用于连接传感器和控制器。
    - 在医疗设备中,作为关键信号接口实现高精度数据传输。
    使用建议:
    1. 在安装过程中,确保导线的绝缘层被正确剥离,并准确插入插针中。
    2. 若长期处于高温环境,建议选用重金镀层以提升抗腐蚀能力。
    3. 定期检查连接状态,防止因老化导致的接触不良。

    5. 兼容性和支持


    兼容性:
    - 可与标准 REEL 系统配合使用,方便批量生产和自动化装配。
    - 支持现有客户定制化规格(以“= FOR EXISTING CUSTOMERS ONLY”标注)。
    支持信息:
    - SAMTEC 提供详细的技术文档和技术支持服务,帮助客户快速上手并解决问题。
    - 厂商保证产品质量,并提供长期的售后服务保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查导线绝缘是否完全剥离,重新插入插针。 |
    | 连接处出现氧化现象 | 使用专用清洁剂清理接触面。 |
    | 插针脱落 | 确保插入深度符合要求,必要时增加固定措施。 |

    7. 总结和推荐


    通过对 T1M44-X-XXXX-01-XX 离散线端子的全面分析,可以得出以下结论:
    - 优点:多功能、高可靠性和易用性使其成为电子设备连接的理想选择。
    - 推荐指数:高度推荐,特别是在需要高精度和稳定性的场合。
    总结来看,这款端子不仅满足了现代电子设备对连接性能的苛刻要求,还具备良好的性价比,是市场上一款值得信赖的产品。

T1M44-R-2830-01-G参数

参数
线规 28-30 AWG
触头镀层
触头端接 压接
触头镀层厚度 250nm
类型 Connector Headers and PCB Receptacles
长*宽*高 10mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

T1M44-R-2830-01-G厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

T1M44-R-2830-01-G数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 触头 SAMTEC T1M44-R-2830-01-G T1M44-R-2830-01-G数据手册

T1M44-R-2830-01-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.2668 ¥ 2.2545
100+ $ 0.23 ¥ 1.9435
500+ $ 0.2041 ¥ 1.7248
1000+ $ 0.1706 ¥ 1.4419
2500+ $ 0.1512 ¥ 1.2776
5000+ $ 0.1458 ¥ 1.232
10000+ $ 0.1323 ¥ 1.1179
35000+ $ 0.1271 ¥ 1.0736
库存: 107186
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
直接购买
加入购物车
