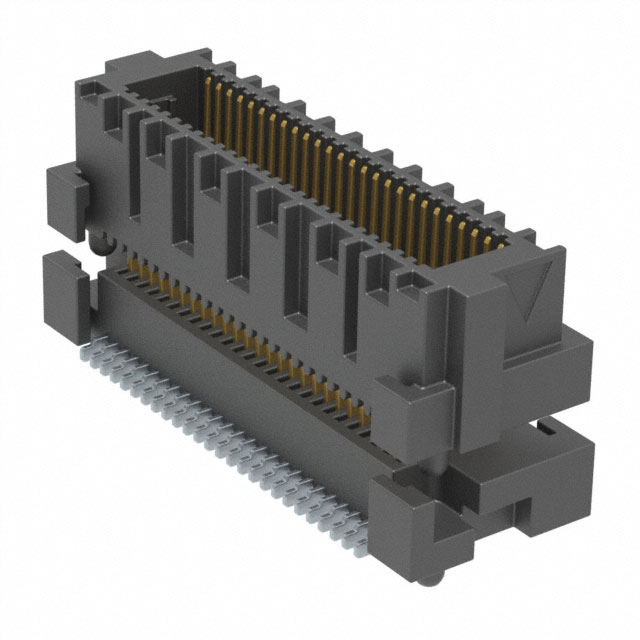

QMS-026-09.75-SL-D-A-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 52pin 14mm,16mm 9.35mm 250nm 金 SMD,P=0.64mm 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: 1799003
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-09.75-SL-D-A-TR

QMS-026-09.75-SL-D-A-TR概述

    电子元器件产品技术手册解析

    产品简介


    本文档将介绍一种先进的电子元器件——QMS/QFS系列板对板连接器,该系列包含QMS(板对板)和QFS(板对板)两种类型,主要用于高速数据传输和电源连接应用。这些连接器在通信、计算机、工业控制等领域得到广泛应用。

    技术参数


    QMS/QFS连接器的技术规格如下:
    | 参数 | 规格 |

    | 插针数每行 | 26, 52, 78 (根据型号不同) |
    | 对数 | 16, 32, 48 (每组插针的对数) |
    | 接触材料 | 液晶聚合物绝缘材料,磷青铜材料 |
    | 电流容量 | 单个插针:2.6 A (两针带电),接地平面:15.7 A (一平面带电) |
    | 工作温度范围 | -55°C 到 +125°C |
    | 额定电压 | 300 VAC |

    产品特点和优势


    QMS/QFS系列连接器具备多项显著优势:
    1. 高可靠性:采用高性能的液晶聚合物绝缘材料,确保长期稳定运行。
    2. 大电流承载能力:能承受高达15.7 A的电流,适用于需要高功率的应用场景。
    3. 宽温域适应性:可在极端环境下稳定工作,范围从-55°C到+125°C。
    4. 小型化设计:提供多种接触配置和封装选项,适合空间有限的设计需求。
    5. 高效互连:提供差分对选项,以实现高效的数据传输。

    应用案例和使用建议


    这些连接器广泛应用于高速数据传输系统、服务器机箱、医疗设备、工业自动化等场合。为了更好地利用其性能,建议考虑以下几个方面:
    - 环境因素:由于这些连接器具有广泛的温度适应范围,因此特别适合用于环境条件变化较大的场合。
    - 电流匹配:根据应用的实际需求选择合适的插针配置,以达到最佳的电流承载能力。
    - 兼容性:确保所选型号与其他组件的尺寸和电气规格兼容。

    兼容性和支持


    QMS/QFS系列连接器设计有多个尺寸和类型选择,与多种类型的主板和电缆相兼容。Samtec公司还提供技术支持和售后服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器焊接时出现不良焊点 | 确保使用无铅焊料,严格按照焊接工艺操作 |
    | 连接器插入阻力过大 | 确认插针和插座正确对齐,检查是否有异物阻挡 |
    | 连接器过热 | 确保良好的散热条件,避免长时间过载使用 |

    总结和推荐


    QMS/QFS系列连接器以其优良的电气性能和耐用性,在各种工业和商业环境中都表现出色。鉴于其优异的温度适应能力和大电流承载能力,我们强烈推荐它作为新一代高速数据传输和电源连接的理想选择。此外,制造商提供的全面技术支持也使其成为一个极具吸引力的选择。

QMS-026-09.75-SL-D-A-TR参数

参数
板上高度 9.35mm
针脚数 52pin
接合堆叠高度 14mm,16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
