EHT-115-01-S-D-SM-P-TR

厂牌: SAMTEC
产品描述: Samtec 排针, 公插, 30路, 2行, 2mm节距, 表面
供应商型号: 3750257
供应商: 海外现货
标准整包数: 1

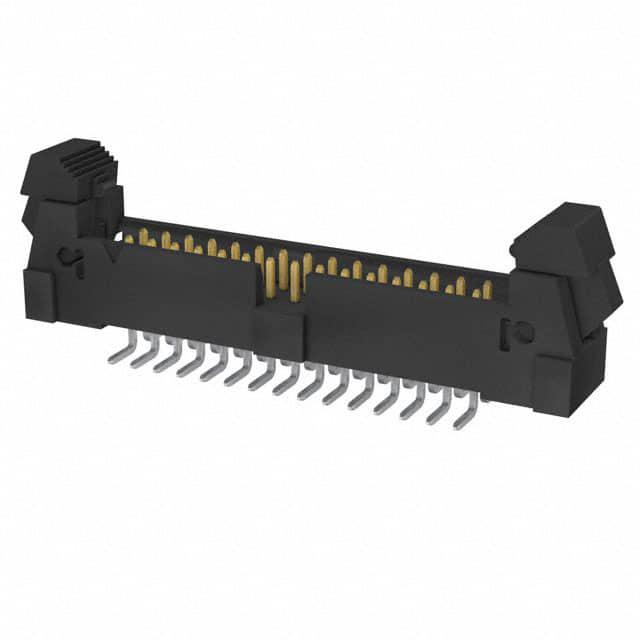

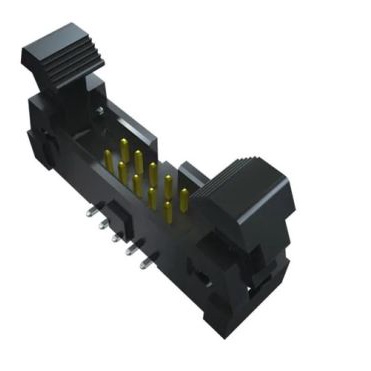

SAMTEC 矩形连接器 - 针座 - 公插针 EHT-115-01-S-D-SM-P-TR

EHT-115-01-S-D-SM-P-TR概述


    产品简介


    EHT系列电子元器件是由Samtec公司设计和生产的2mm弹出式连接器组装件。该系列涵盖了从5到25个位置的不同型号,以满足不同应用场景的需求。这些连接器主要应用于通信设备、工业自动化系统、计算机硬件以及其他需要高可靠性的电子设备中。其独特的双排设计不仅提高了连接稳定性,还增强了散热性能。

    技术参数


    - 接触材料:镀金(30µ")或镀锡材料(可选),确保了出色的导电性和耐腐蚀性。
    - 引脚配置:5至25个引脚,间距为2.54毫米。
    - 工作温度范围:-40°C至+85°C。
    - 接触电阻:最大值为20毫欧姆。
    - 绝缘电阻:最小值为100兆欧姆。
    - 机械寿命:插入/拔出循环次数可达500次。
    - 安装方式:表面贴装(SMT)、通孔插装(TH)及带锁定装置的版本(-LC选项)。
    - 极性:通过窗口实现极性区分。
    - 包装形式:卷带包装(TAPE AND REEL)和管式包装。

    产品特点和优势


    EHT系列连接器的主要特点是其优异的抗振动和抗冲击能力,非常适合于严苛的工作环境。此外,这些连接器具有高度集成的设计,能够有效减少安装空间,提高系统的整体可靠性。对于需要频繁插拔的应用,如测试设备,它们的耐用性表现尤为出色。

    应用案例和使用建议


    EHT系列连接器广泛应用于服务器、网络设备和电信设备等领域。例如,在数据中心中,它们用于机柜内的设备互连,提供了可靠的信号传输通道。对于需要手动放置的场合(如含有锁定装置的选项),建议使用人工装配方法以避免损坏。而对于批量生产和自动装配,则应选择合适的卷带包装以提高效率。

    兼容性和支持


    EHT系列连接器与各种其他电子元器件兼容,适用于标准的PCB布局。厂商提供详尽的技术支持文档,包括详细的尺寸图和安装指南。如果遇到装配难题,可以联系制造商的技术支持团队获得帮助。同时,Samtec公司还提供长期的售后保障,确保客户能够在使用过程中无后顾之忧。

    常见问题与解决方案


    - Q1: 如何正确识别连接器的极性?
    - A1: 连接器具有极性窗口设计,可以通过该窗口轻松判断极性。

    - Q2: 连接器能否承受反复的插拔操作?
    - A2: 是的,其设计能够承受高达500次的插拔循环,但请确保使用正确的安装方法以延长使用寿命。

    - Q3: 如何处理连接器安装过程中出现的偏移问题?
    - A3: 使用工具辅助安装,并遵循制造商的安装指南,可以有效避免此类问题。

    总结和推荐


    EHT系列2mm弹出式连接器凭借其卓越的性能和可靠性,在多个关键应用领域中表现出色。其多功能的引脚配置、可靠的极性区分机制以及出色的耐用性使其成为行业内的优选产品。对于需要稳定和高性能连接解决方案的项目,强烈推荐使用EHT系列连接器。

EHT-115-01-S-D-SM-P-TR参数

参数
排数 2
针脚数 30pin
类型 Header,Latch Lock/Eject Hooks
触头镀层 - 配接
间距-配接 2mm
额定电流 3A
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
长*宽*高 43.79mm(长度)*8.89mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

EHT-115-01-S-D-SM-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHT-115-01-S-D-SM-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHT-115-01-S-D-SM-P-TR EHT-115-01-S-D-SM-P-TR数据手册

EHT-115-01-S-D-SM-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
