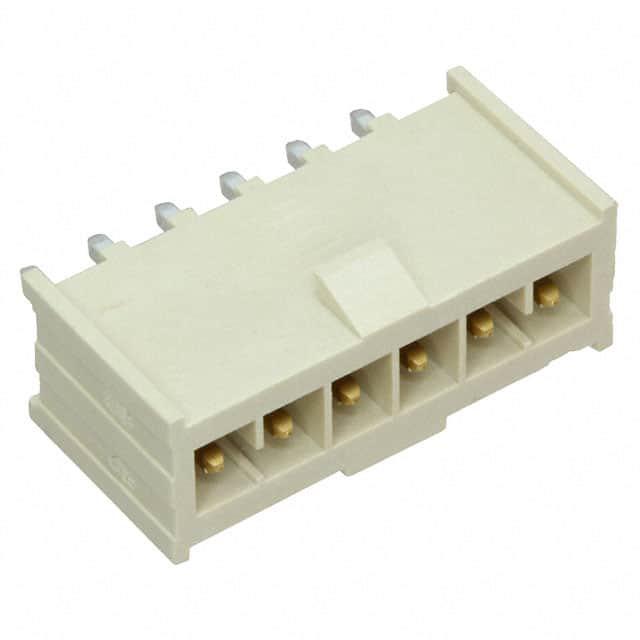

IPL1-106-01-L-S-K

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排针 线对板连接器, IPL1系列, 直角, 通孔安装
供应商型号: SR-IPL1-106-01-L-S-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-106-01-L-S-K

IPL1-106-01-L-S-K概述


    产品简介


    本文将为您详细介绍一款来自Samtec公司的电子元器件——IPL1-1XX-XX-XXX-S系列单排终端组装件。这款元器件主要用于电路板上的连接和接口,具有较高的可靠性和兼容性,广泛应用于通信设备、工业自动化系统及消费电子产品等领域。

    技术参数


    - 类型:单排终端组装件
    - 连接方式:通过引脚与电路板上的焊盘焊接,支持表面贴装(-02选项)和通孔安装(-01选项)
    - 材质:绝缘材料采用LCP(聚苯硫醚),UL94-V0阻燃等级;插针采用磷青铜
    - 电气特性:最大偏移量为2°;最小插针保持力为1磅(约4.45牛顿)
    - 尺寸:单个引脚间距为2.54毫米(0.1英寸),具体尺寸参见图纸和相关说明
    - 包装方式:提供管装(默认)和带卷式(-TR选项),具体参见相关包装规范
    - 极化选项:支持带键槽极化(-K选项)

    产品特点和优势


    1. 高可靠性:采用优质磷青铜作为插针材料,确保良好的导电性和长期稳定性。
    2. 兼容性强:支持表面贴装和通孔两种安装方式,适用于不同类型的电路板设计。
    3. 结构紧凑:引脚间距仅为2.54毫米,适用于空间受限的应用场景。
    4. 易于识别:带键槽的极化选项确保了连接时的方向正确性,减少了误接的可能性。
    5. 高效包装:根据市场需求选择合适的包装方式,如管装或带卷式,方便批量生产和运输。

    应用案例和使用建议


    - 应用案例:IPL1-1XX-XX-XXX-S系列已被广泛应用于多种场景,例如通信基站的电源管理模块、工控设备的信号传输接口等。
    - 使用建议:
    - 在进行表面贴装时,需严格按照指定的安装方向放置部件,以避免安装错误。
    - 使用带卷式包装时,请务必按照指定的标签要求操作,确保包装一致性和可追溯性。
    - 安装完成后,应仔细检查每个引脚的焊接情况,确保无虚焊或短路现象。

    兼容性和支持


    - 兼容性:此系列终端组装件可与市场上常见的电路板设计兼容,但请根据具体应用需求选择合适的引脚长度和极化选项。
    - 支持和服务:Samtec公司提供了全面的技术支持和售后服务,包括但不限于技术咨询、产品培训和定制化解决方案。

    常见问题与解决方案


    1. Q: 如何确保焊接质量?
    - A: 确保焊接前电路板干净且无氧化物,使用合适的烙铁温度和时间控制焊接过程。
    2. Q: 如何正确选择包装选项?
    - A: 根据实际生产规模和运输需求,选择适合的包装方式。如大批量生产时,带卷式包装更为便捷。
    3. Q: 极化选项有何作用?
    - A: 极化选项有助于防止反向插入,从而减少因误接造成的损害风险。

    总结和推荐


    综上所述,IPL1-1XX-XX-XXX-S系列单排终端组装件以其高可靠性、优良的电气性能和广泛的兼容性,成为众多电子设备制造企业的理想选择。无论是通信、工业自动化还是消费电子产品领域,该系列产品都能发挥重要作用。强烈推荐给需要高性能连接解决方案的企业和个人用户。

IPL1-106-01-L-S-K参数

参数
触头镀层 - 配接
间距-配接 2.54mm
额定电流 2.9A
排数 1
防护等级 -
针脚数 6pin
触头镀层厚度 - 配接 250nm
类型 Header,Locking Ramp
颜色 -
长*宽*高 16.76mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-106-01-L-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-106-01-L-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-106-01-L-S-K IPL1-106-01-L-S-K数据手册

IPL1-106-01-L-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
