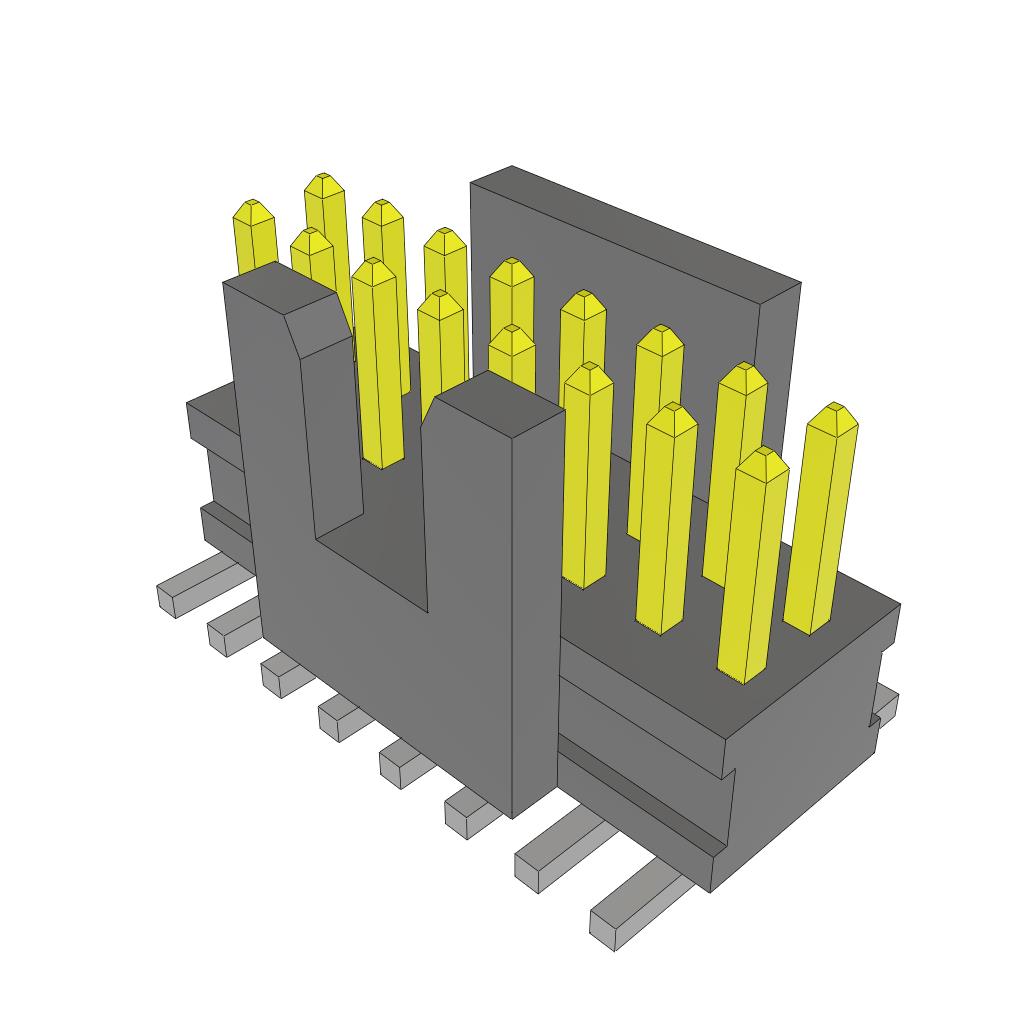

FTSH-108-01-L-DV-K-A

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 16pin 3.4A 250nm 金 黑色 贴片安装 10.16mm(长度)*5.84mm(高度)
供应商型号: 200-FTSH10801LDVKA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-108-01-L-DV-K-A

FTSH-108-01-L-DV-K-A概述


    产品简介


    FTSH-1XX-XX-XXX-DV 系列是Samtec公司生产的一款双垂直表面贴装终端连接器。它主要适用于各种电路板上的高密度互连需求。该系列产品能够支持从2到50个位置(每行),并具有多种可选配置以适应不同的应用场景。这种连接器因其卓越的电气特性和可靠性而广泛应用于通信、计算机、消费电子及工业控制等领域。

    技术参数


    - 支持的位置数:2至50(每行)
    - 引脚样式:-.01:0.120英寸(3.05mm);-.02:0.075英寸(1.91mm);-.03:0.065英寸(1.65mm);-.04:0.150英寸(3.81mm);-.05:0.170英寸(4.32mm);-.14:0.150英寸(3.81mm)
    - 尾部选项:可以选择金、锡、铅等多种镀层
    - 材料:绝缘体为LCP UL 94 VO,端子为磷青铜
    - 安装方式:通过贴片式安装(Pick & Place),提供金属贴片式安装(Metal Pick & Place)
    - 包装方式:标准管装(Tubes)、带卷包装(Tape & Reel)或全卷带包装(Full Reel Tape and Reel)

    产品特点和优势


    - 高密度连接:最多可支持50个位置,适合高密度互连需求。
    - 多种配置选择:可根据具体应用选择不同类型的引脚样式、尾部镀层等。
    - 优良的电气性能:提供金、锡等多种镀层选择,确保低接触电阻和高信号完整性。
    - 机械坚固性:采用磷青铜材质,确保连接稳定可靠,不易变形。
    - 适用性强:通过金属贴片式安装或Pick & Place,方便组装且安装精度高。

    应用案例和使用建议


    - 通信设备:如路由器、交换机等需要大量连接的应用场合,该系列连接器能显著提高连接密度,降低设备体积。
    - 计算机主板:在高密度主板设计中,FTSH-1XX-XX-XXX-DV 系列连接器可以帮助实现更紧密的布线布局,提升整体性能。
    - 消费电子:例如智能手表、智能手机等便携设备中,该连接器可以节省空间并提高连接稳定性。
    使用建议:
    - 在设计阶段充分考虑连接器的兼容性,尤其是引脚样式和尾部镀层的选择。
    - 考虑自动装配过程中需要的额外支持结构(如锁定卡扣等),以确保装配质量和效率。
    - 注意根据具体的应用场景选择合适的包装方式(如管装、带卷等)。

    兼容性和支持


    - 兼容性:该连接器设计灵活,可以与多种引脚样式配合使用。此外,还提供了金属贴片式安装和Pick & Place两种安装方式,进一步提升了兼容性。
    - 支持和服务:Samtec公司提供了详尽的技术文档和使用指南,帮助用户进行选型和装配。同时,该公司还提供了相应的在线支持和售后服务,用户可以通过技术支持热线或电子邮件获取帮助。

    常见问题与解决方案


    - 问题:如何选择合适的引脚样式?
    解决方案:根据具体应用场景和布线密度选择引脚样式,通常情况下-.02和-.03引脚样式更适合于高密度布线。
    - 问题:如何确保连接器的安装精度?
    解决方案:建议采用Pick & Place自动化装配,并在安装前仔细检查图纸和技术规格,确保符合设计要求。
    - 问题:如何处理高插入力导致的自动装配问题?
    解决方案:对于含有锁定卡扣的连接器,建议手动装配以确保连接质量和效率。

    总结和推荐


    FTSH-1XX-XX-XXX-DV 系列连接器凭借其高密度、多样化配置、优良电气性能和可靠的机械特性,在多个应用领域中表现出色。特别适合于通信、计算机、消费电子及工业控制等领域。鉴于其在高密度连接方面的优势和广泛的应用场景,我们强烈推荐使用该系列产品。

FTSH-108-01-L-DV-K-A参数

参数
额定电流 3.4A
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
防护等级 -
排数 2
针脚数 16pin
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
长*宽*高 10.16mm(长度)*5.84mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
