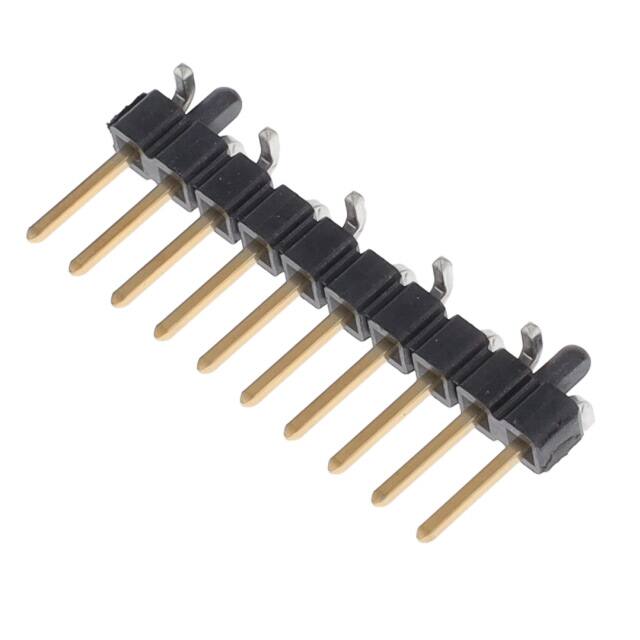

TSM-110-01-L-SV-A

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p单排排针, TSM系列, 垂直, 表面
供应商型号: 2086392
供应商: 海外现货
标准整包数: 22

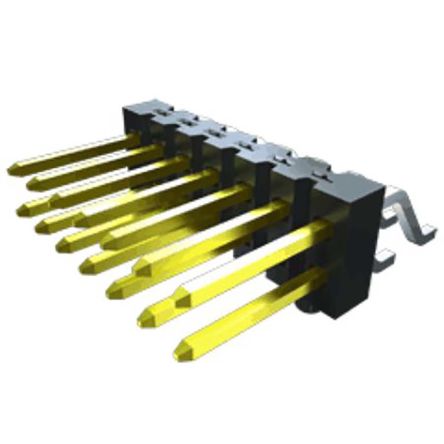

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-110-01-L-SV-A

TSM-110-01-L-SV-A概述


    产品简介


    本文介绍了Samtec公司生产的TSM系列单排垂直连接器(Single Row Vertical Connector)。该连接器广泛应用于电子设备的信号传输、电源连接和数据接口等领域,因其高可靠性、紧凑设计和多样化的选择而备受青睐。该连接器提供了多种接触材料和表面处理选项,以适应不同的应用需求。

    技术参数


    - 型号范围:-02 到 -50 个位置。
    - 引脚样式:请参考表格1(Table 1)。
    - 镀层规格:
    - T:浅色锡镀层,适用于接触部分和尾部。
    - S:选择性镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - G:金镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为3 Au / 50 Ni 最小厚度。
    - L:轻选择性镀层,接触部分10 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - F:闪镀层,接触部分3 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - H:重金镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为3 Au / 50 Ni 最小厚度。
    - TL:锡铅(90/10+/-5%)镀层,仅限引脚样式-01 和 -02。
    - STL:选择性镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为锡铅(90/10+/-5%)镀层,仅限引脚样式-01 和 -02。
    - TM:浅色锡镀层,适用于接触部分和尾部。
    - SM:选择性镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - LM:轻选择性镀层,接触部分10 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - FM:闪镀层,接触部分3 Au / 50 Ni 最小厚度,尾部为浅色锡镀层。
    - SS:条纹选择性镀层,接触部分30 Au / 50 Ni 最小厚度,尾部为浅色锡镀层(见注释9)。
    - 包装方式:
    - 空白选项表示管装或层装(见注释4)。
    - -TR:带状卷装(见注释7、13和14)。
    - -FR:完整卷装数量,带状卷装(见注释7、13和14),可选-02至-22位置(-XR)。
    - 其他选项:
    - -LC:锁定夹具(见图1)(见注释8)。
    - -A:对准销(见图2)。
    - -P:拾放垫(见图3)。
    - 尺寸规格:
    - 单排垂直配置,间隔为0.100英寸(2.54mm)。
    - 插针间距为0.100英寸(2.54mm),最大偏移量为0.050英寸(1.27mm)。
    - 接触区域宽度为0.100英寸(2.54mm),高度为0.010英寸(0.25mm)。
    - 插针高度公差为±0.005英寸(±0.13mm)。
    - 材料:
    - 绝缘体:LCP,UL 94 V0级阻燃材料,黑色。
    - 触点:磷青铜。

    产品特点和优势


    TSM系列单排垂直连接器具有以下几个显著优势:
    - 高可靠性:采用精密加工工艺,确保连接稳固可靠。
    - 多样化选择:提供多种镀层和引脚样式,满足不同应用场景的需求。
    - 紧凑设计:0.100英寸(2.54mm)的间距使连接器占用空间更小,适合紧凑布局的设计。
    - 高抗腐蚀性:选用金镀层和镍镀层,提高连接器在恶劣环境下的耐用性。
    - 便于安装:可选的锁定夹具和拾放垫简化了装配过程。

    应用案例和使用建议


    该连接器广泛应用于消费电子、工业控制、通信设备等多个领域。例如,在工业自动化控制系统中,它可用于连接传感器和执行机构之间的信号传输。在通信设备中,用于PCB板间的高速数据传输。
    使用建议:
    - 对于需要手动放置的组装件,建议使用锁定夹具(-LC选项)。
    - 在自动装配过程中,避免使用锁定夹具,以减少插入力。

    兼容性和支持


    TSM系列单排垂直连接器与其他标准的电子元器件具有良好的兼容性。如果需要配合其他特定规格的部件,可根据图纸要求进行调整。Samtec公司提供了全面的技术支持和服务,包括设计咨询、装配指导及售后维修服务。

    常见问题与解决方案


    - 问题:如何确保连接器在组装时不会出现松动?
    - 解决方案:选择适当的锁定夹具(-LC选项)并按照安装指南进行操作。

    - 问题:接触部分是否有足够的耐腐蚀性?
    - 解决方案:可以选择金镀层或镍镀层以增强耐腐蚀性能。

    总结和推荐


    TSM系列单排垂直连接器以其高可靠性、多样化的镀层选择和紧凑设计,在电子设备中发挥着重要作用。其广泛的应用场景和优越的性能使其成为众多工程师的首选。如果您正在寻找一款高性能、易安装且可靠稳定的连接器,TSM系列将是您的理想选择。

TSM-110-01-L-SV-A参数

参数
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
针脚数 10pin
颜色 黑色
类型 Header,Push-Pull
额定电流 5.4A
长*宽*高 25.4mm(长度)*4.82mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
