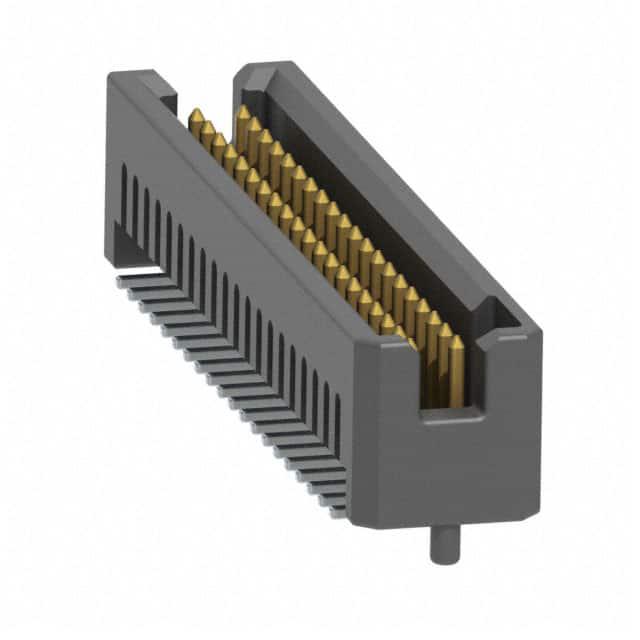

TFM-120-02-L-D-A

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距40p双排排针 线对板连接器, TFM系列, 直角, 通孔安装
供应商型号: SR-TFM-120-02-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-120-02-L-D-A

TFM-120-02-L-D-A概述


    产品简介


    本文档所描述的产品是来自Samtec公司的TFM系列连接器,属于精密设计的电子元器件,适用于多种电子设备的连接需求。本系列产品主要功能在于实现电子电路板之间的信号传输和连接。这些连接器支持单排和双排的设计,提供多种引脚样式选择,能够适应不同的安装方式(如直插式和表面贴装),并具备高度可靠性和稳定性,适用于通讯设备、工业自动化、计算机外围设备等多个领域的应用。

    技术参数


    - 型号及配置选项:型号如TFM-1XX-XX-XXX-D-XXX-X-XX,可通过-01至-50的位置选择不同的引脚数量,-D表示双排设计。
    - 引脚样式:分为-01、-02、-03等多种样式,适用范围广泛。
    - 安装方式:支持通过孔安装(THROUGH HOLE)及表面安装(SURFACE MOUNT),以适应不同应用需求。
    - 镀层规格:可选的镀层规格包括30µ" selective gold on contact area,配合matte tin tail,以及其他多种组合。
    - 锁定机制:提供了锁定夹(locking clip)和焊盘(weld tabs)等辅助安装选项,增强了连接器的稳固性。
    - 包装形式:支持管状(tubes)、带卷(tape and reel)及全卷(full reel)等不同包装形式,方便大规模生产和组装。

    产品特点和优势


    TFM系列连接器在设计上注重细节,保证了在高密度连接环境下的可靠性和耐用性。其独特的30µ" selective gold on contact area镀层,不仅延长了使用寿命,还确保了长期稳定的电气连接。此外,TFM系列连接器还具有多种灵活的配置选项,可根据具体应用需求进行定制,增强了产品的市场竞争力。

    应用案例和使用建议


    TFM系列连接器广泛应用于通讯设备、工业自动化系统、计算机外围设备等。例如,在某些高端服务器或网络交换机中,需要高度密集且可靠的连接解决方案,TFM系列连接器可以满足此类需求。为了充分发挥其优势,建议在设计阶段充分考虑系统的散热要求和机械应力因素,并合理选择合适的镀层和锁定机制,以提高整体的稳定性和可靠性。

    兼容性和支持


    TFM系列连接器设计上与多种其他Samtec品牌的电子元器件兼容,确保了良好的互操作性。同时,制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排查手册,为用户提供全方位的技术保障。无论是在产品设计阶段还是后续维护过程中,都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:连接器在安装时出现不稳定的情况。
    - 解决方案:检查是否正确选择了适合的锁定机制(如使用锁定夹),并确保按照制造商提供的安装指南进行操作。

    2. 问题:长时间使用后出现接触不良现象。
    - 解决方案:检查镀层状态,如必要可重新进行清洁或更换连接器,建议定期维护以保持最佳性能。
    3. 问题:无法顺利插入导线。
    - 解决方案:确认导线直径是否符合要求,避免过粗或过细导致插入困难。同时,检查接触点是否有损坏或异物阻挡。

    总结和推荐


    综上所述,TFM系列连接器以其卓越的性能和广泛的兼容性成为众多电子设备中不可或缺的重要组成部分。其灵活性和可定制性为各类应用场景提供了有力支持。对于追求高效连接解决方案的设计师和工程师来说,TFM系列无疑是一个值得信赖的选择。我们强烈推荐此系列产品用于各种电子设备的连接应用中。

TFM-120-02-L-D-A参数

参数
防护等级 -
排数 2
触头镀层 - 配接
额定电流 2.9A
类型 Header,Push-Pull
针脚数 40pin
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 1.27mm
长*宽*高 28.58mm(长度)*5.72mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TFM-120-02-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-120-02-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-120-02-L-D-A TFM-120-02-L-D-A数据手册

TFM-120-02-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
