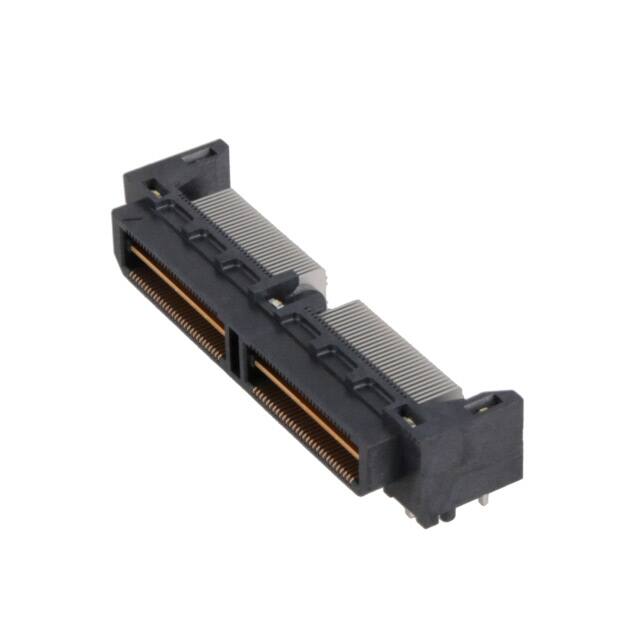

QTH-060-01-L-D-RA

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: SR-QTH-060-01-L-D-RA
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-L-D-RA

QTH-060-01-L-D-RA概述


    产品简介


    本文档介绍的是Samtec公司生产的QTH-XXX-XX-X-D-RA系列电子元器件。该系列产品是双排直角端子条,适用于电路板连接。这些产品具备多种配置选项,例如不同位置数、引导柱材料选择(塑料或金属)以及额外的固定方式等,以满足不同应用场景的需求。它们广泛应用于通信设备、计算机系统及消费电子产品等领域。

    技术参数


    - 位置数:-030、-060、-090
    - 行规格:-D(双排)、-RA(直角)
    - 引导柱:PGP(塑料引导柱)、MGP(金属引导柱)
    - 其他组件:Kapton Dot、Locking Screw
    - 导线样式:-01
    - 电镀规格:
    - -F:3µ"金选择性电镀,尾部镀层为亚光锡
    - -L:10µ"金选择性电镀,尾部镀层为亚光锡
    - 绝缘材料:LCP UL94V-0,黑色
    - 终端材料:磷青铜
    - 其他尺寸和技术参数:
    - 终端到终端测量距离:0.1540英寸(3.912毫米)
    - 最大倾斜角度:2°
    - 与PCB兼容:0.062英寸或0.093英寸

    产品特点和优势


    QTH-XXX-XX-X-D-RA系列端子条提供了多样的配置选项,能够满足不同设计需求。塑料和金属引导柱提供了不同的强度和耐久性选择,有助于提升产品的可靠性和稳定性。独特的锁定螺钉设计增强了连接的稳固性,适合于高振动环境下的应用。此外,选择性电镀工艺保证了产品的长期使用寿命和高性能表现。

    应用案例和使用建议


    这类端子条广泛应用于高可靠性要求的场合,如通信基站和数据中心。在实际安装过程中,需要注意导线排列整齐,确保接触良好。为了提高连接的稳定性,建议在关键部位添加额外的机械支撑。此外,在高频信号传输环境中,可以考虑使用屏蔽措施来减少干扰。

    兼容性和支持


    QTH-XXX-XX-X-D-RA系列端子条与标准电路板尺寸兼容,易于集成到现有系统中。Samtec公司提供了详尽的技术文档和支持服务,帮助客户快速解决问题并获得最佳性能。通过官方渠道购买的产品享有保修服务,确保用户的权益。

    常见问题与解决方案


    - 问:如何选择合适的电镀规格?
    - 答:根据应用需求选择电镀规格。如果需要更高的抗腐蚀能力,建议选择-L规格(10µ"金)。

    - 问:端子条的最大倾斜角度是多少?
    - 答:最大倾斜角度为2°,超出此范围可能导致连接不稳定。
    - 问:在哪些情况下需要额外的机械支撑?
    - 答:在高振动环境下使用时,建议增加机械支撑以防止连接松动。

    总结和推荐


    QTH-XXX-XX-X-D-RA系列端子条凭借其多样化的设计和优良的性能,在多个应用领域展现出强大的竞争力。其出色的电气特性和可靠的机械结构使其成为高可靠性电子系统不可或缺的一部分。对于需要高性能和稳定性的应用场景,强烈推荐选用QTH-XXX-XX-X-D-RA系列端子条。

QTH-060-01-L-D-RA参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 -
针脚数 120pin
接合堆叠高度 5mm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-L-D-RA QTH-060-01-L-D-RA数据手册

QTH-060-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 19.4375 ¥ 165.8019
25+ $ 18.9375 ¥ 161.5369
50+ $ 18.025 ¥ 153.7533
100+ $ 15.375 ¥ 131.1488
250+ $ 13.1 ¥ 111.743
500+ $ 11.1625 ¥ 95.2161
库存: 4912
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1658.01
