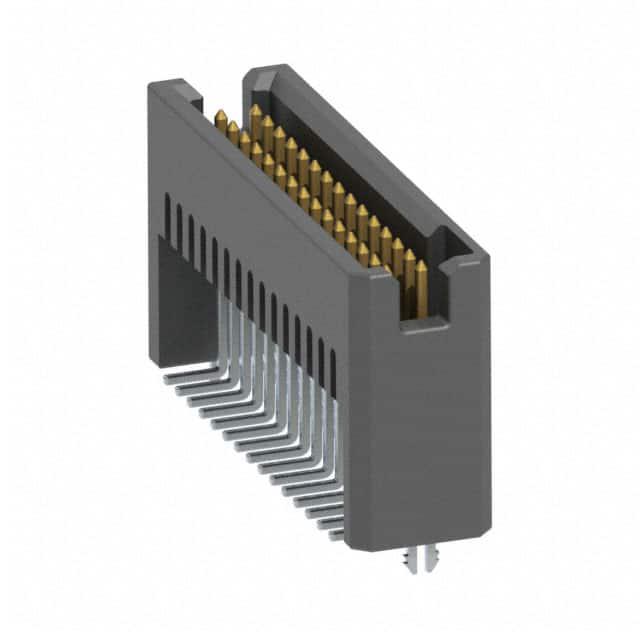

TFM-115-32-S-D-LC

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 30pin 2.9A 760nm 金 黑色 贴片安装 22.23mm(长度)*5.72mm(高度)
供应商型号: TFM-115-32-S-D-LC
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-115-32-S-D-LC

TFM-115-32-S-D-LC概述

    电子元器件产品技术手册:TFM系列连接器
    本手册介绍了由Samtec公司设计和制造的TFM系列连接器,包含详细的规格说明、技术参数、产品特点和使用建议等内容。

    1. 产品简介


    TFM系列连接器是一种高可靠性、高密度的通孔及表面贴装连接器,适用于多种电子设备中的信号传输和电源分配。这些连接器广泛应用于计算机、通信设备、工业自动化、医疗仪器等多个领域。

    2. 技术参数


    - 引脚数:-01至-50(全部位置可用)
    - 引脚样式:-01, -03(见图1),-11, -13(见图1),-21, -23(见图1),-31(见图1)
    - 镀层规格:
    - -S:接触区30μ"选择性金,尾部为哑光锡
    - -L:接触区15μ"选择性金,尾部为哑光锡
    - -F:接触区3μ"闪金,尾部为哑光锡
    - -H:接触区30μ"选择性金,尾部3μ"闪金
    - -SM:接触区30μ"选择性金,尾部为哑光锡
    - -LM:接触区15μ"选择性金,尾部为哑光锡
    - -FM:接触区3μ"闪金,尾部为哑光锡
    - -STL:接触区30μ"选择性金,尾部为锡铅合金(90/10±5%)

    3. 产品特点和优势


    - 高密度连接:可以实现高密度的引脚排列,适合空间受限的应用场景。
    - 多重引脚样式选择:可根据不同需求选择不同的引脚样式,如通孔和表面贴装,提供极大的灵活性。
    - 可靠镀层:多样的镀层选项确保长期稳定可靠的性能,特别适用于苛刻环境下的应用。
    - 多样化选项:多种附加选项如对齐销、锁定卡扣、焊片、抬高式PCB接口等,提高了连接器的多功能性和适用范围。

    4. 应用案例和使用建议


    应用案例:TFM系列连接器广泛应用于计算机主板、服务器、通讯设备等,特别是那些需要高密度连接和高可靠性的应用场景。
    使用建议:
    - 在自动装配时需注意,带有锁定卡扣(-LC)选项的产品不适合自动放置,建议手动安装以避免损坏。
    - 选择合适的引脚样式和镀层规格,根据实际应用需求进行配置。
    - 使用过程中需注意连接器的温度和湿度限制,避免超出规定的操作环境范围导致性能下降。

    5. 兼容性和支持


    - 兼容性:TFM系列连接器可与多种标准配件兼容,例如PPP-04型贴装垫,以及其他指定的引脚套件(见手册相关章节)。
    - 支持和服务:Samtec公司提供全面的技术支持和售后服务,用户可以通过公司官网获取更多帮助和支持资源。

    6. 常见问题与解决方案


    - 问题1:如何正确安装带锁定卡扣(-LC)选项的产品?
    - 解决方案:建议手动安装以确保安全,避免使用自动装配设备。
    - 问题2:在什么情况下应该选择不同的镀层规格?
    - 解决方案:根据应用环境选择合适的镀层规格,如高温、高湿环境选择更耐久的镀层。
    - 问题3:如何确认连接器安装后的稳定性?
    - 解决方案:定期检查连接器周围是否有松动现象,并进行必要的紧固操作。

    7. 总结和推荐


    综上所述,TFM系列连接器凭借其高密度连接、多样化选项和可靠的性能,在各类高要求的电子设备中表现出色。强烈推荐给需要高性能、高可靠性的连接解决方案的应用场合。

TFM-115-32-S-D-LC参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 2.9A
间距-配接 1.27mm
类型 Header,Push-Pull
排数 2
针脚数 30pin
颜色 黑色
触头镀层 - 配接
长*宽*高 22.23mm(长度)*5.72mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TFM-115-32-S-D-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-115-32-S-D-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-115-32-S-D-LC TFM-115-32-S-D-LC数据手册
