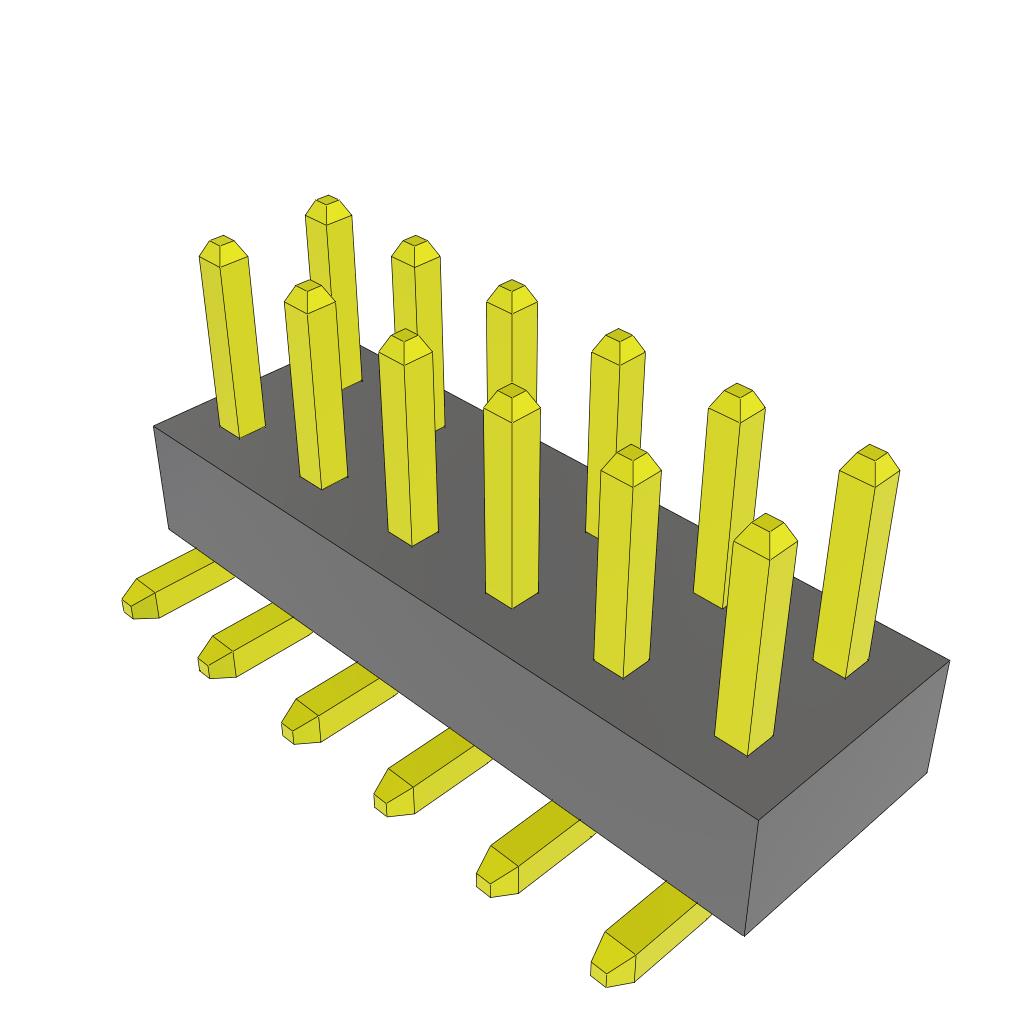

TMMH-106-01-F-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 2mm 2 12pin 5.1A 76nm 金 黑色 SMD,P=2mm 贴片安装 12mm(长度)*7.04mm(高度)
供应商型号: TMMH-106-01-F-DV-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TMMH-106-01-F-DV

TMMH-106-01-F-DV概述


    产品简介


    本文介绍的是由Samtec公司生产的连接器系列TMMH-1XX-XX-XX-DV-XXX-X-XXX-XX。这些连接器是用于电子电路板之间实现电气连接的关键组件,广泛应用于计算机、通信设备、工业控制等领域。它们具备优异的电气性能和机械稳定性,能够确保高密度布线系统中的可靠性和稳定性。

    技术参数


    以下是连接器的一些关键技术规格:
    - 尺寸:公差为±0.004英寸(±0.10mm),允许的最大摆动量为±2mil(±0.051mm)。
    - 接触角度:90°±3°。
    - 接触面积:金镀层面积为0.0790英寸(2.007mm),具体取决于金镀层厚度。
    - 尾部镀层:提供多种选项,如金镀层厚度3µ"到30µ"不等。
    - 材料:主体采用UL 94 VO级别的LCP材料,具有良好的阻燃性能;触点材料为磷青铜合金。

    产品特点和优势


    1. 高可靠性:采用金镀层触点,具有良好的抗氧化和抗腐蚀性能,确保长期稳定运行。
    2. 高密度设计:支持高密度布线,满足现代电子设备对空间利用率的要求。
    3. 多种安装方式:提供多种引脚样式(如双垂直引脚DV),并配备多种锁定机构,如端罩ES、锁紧夹EC等,增加了安装灵活性和稳定性。
    4. 易于组装:带有Pick & Place标识(-M),方便自动化装配。

    应用案例和使用建议


    这类连接器通常用于需要高密度布线和高可靠性的场合,例如服务器、路由器、交换机等网络设备。建议在高频率信号传输的应用中使用,以保证信号的完整性。此外,在设计时应注意散热问题,避免因高温导致连接器性能下降。

    兼容性和支持


    这些连接器支持与多种板载连接结构兼容,但某些特殊选项可能需要额外考虑其互操作性。制造商提供了详尽的技术支持和售后服务,包括技术咨询、产品维修等,以确保客户能充分利用产品优势。

    常见问题与解决方案


    1. 问题:插入力过高,可能导致自动装配过程中出现问题。
    - 解决方案:对于插入力过高的情况,制造商建议手动装配,并提供了详细的装配指南和注意事项。
    2. 问题:无法正确定位或锁定。
    - 解决方案:确认是否选择了正确的锁定机制,并遵循安装手册中的指导步骤进行操作。
    3. 问题:信号传输不良。
    - 解决方案:检查是否有金镀层脱落或其他物理损坏,并及时更换故障部件。

    总结和推荐


    总的来说,TMMH-1XX-XX-XX-DV-XXX-X-XXX-XX连接器以其高可靠性和灵活性成为高性能电子设备的理想选择。其优秀的电气特性和机械性能使其特别适合需要高密度布线的场合。如果您的项目要求高密度、高可靠性的连接解决方案,这款连接器无疑是一个值得考虑的选择。建议在选择之前详细阅读技术手册,并根据具体应用需求做出合适的选择。

TMMH-106-01-F-DV参数

参数
额定电流 5.1A
颜色 黑色
排数 2
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
针脚数 12pin
类型 Cuttable,Header,Push-Pull
防护等级 -
间距-配接 2mm
长*宽*高 12mm(长度)*7.04mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
