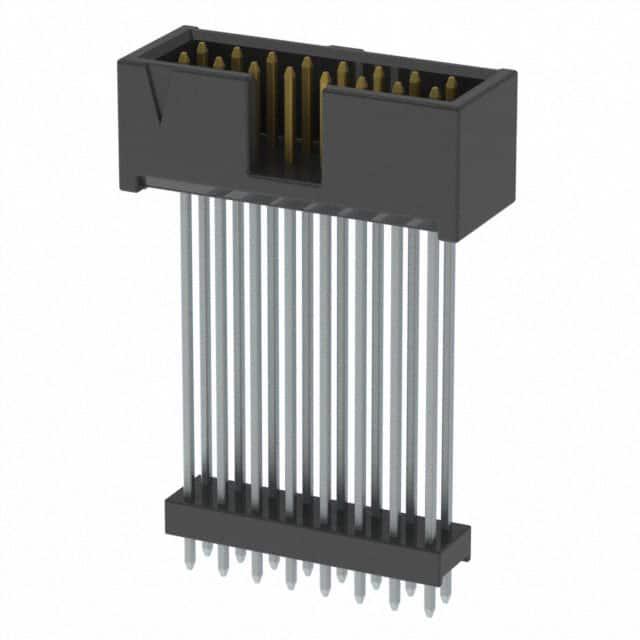

ZSS-103-05-L-D-850

厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2.54mm 2 6pin 3A 250nm 金 通孔安装 11.43mm(长度)*9.27mm(高度)
供应商型号: SR-ZSS-103-05-L-D-850
供应商: 海外现货
标准整包数: 1

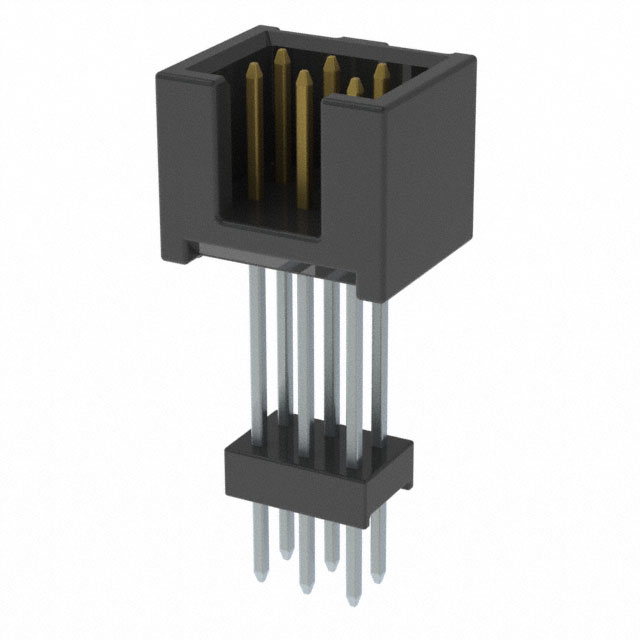

SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-103-05-L-D-850

ZSS-103-05-L-D-850概述


    产品简介


    本文档介绍了三种系列的电子元器件:TSS(通孔直插式)、HTSS(高温通孔直插式)和ZSS(零插入力直插式)。这些元器件主要用于连接电路板上的电子组件,以实现电信号的传输。它们广泛应用于计算机、通信设备、工业自动化控制系统等多个领域,为各种复杂电子系统提供可靠的连接解决方案。

    技术参数


    | 参数 | TSS | HTSS | ZSS |
    ||
    | 插针间距 | 2.54mm (.100") | 2.54mm (.100") | 2.54mm (.100") |
    | 插针直径 | 0.64mm (.025") | 0.64mm (.025") | 0.64mm (.025") |
    | 绝缘材料 | 黑色玻璃填充聚酯 | 天然PCT | 黑色玻璃填充聚酯 |
    | 额定电压 | 1000VRMS | 1000VRMS | 1000VRMS |
    | 工作温度范围(Au镀层) | -55°C to +125°C | -55°C to +125°C | -55°C to +125°C |
    | 工作温度范围(Sn镀层) | -55°C to +105°C | -55°C to +105°C | -55°C to +105°C |
    | 绝缘电阻 | ≥5000MΩ | ≥5000MΩ | ≥5000MΩ |
    | 火焰等级 | UL 94V-0 | UL 94V-0 | UL 94V-0 |

    产品特点和优势


    TSS 系列和 ZSS 系列具有相同的绝缘材料,但ZSS提供更大的机械稳定性。HTSS 系列采用的是高温PCT材料,可在更高温度环境下工作。所有系列产品都符合RoHS标准,并且拥有很高的绝缘电阻和额定电压。此外,这些产品还具备优良的抗火焰特性,确保在严苛环境下的可靠性和安全性。

    应用案例和使用建议


    这些产品常用于需要高度可靠性、小尺寸和高密度连接的应用场合。例如,在自动化控制设备、服务器和网络通信设备中,这些插件式连接器可以确保稳定的数据传输。根据手册中的示例,建议在使用这些产品时采用适当的机械支撑结构,以提高连接的稳固性。此外,通过选择合适的镀层类型(Au或Sn),可以根据实际应用的需求来优化产品的性能。

    兼容性和支持


    这些系列产品可与多种其他连接器配合使用,如SSW、SSQ、ESW、ESQ、SSM和BCS。有关更多兼容信息,可参阅制造商官网。厂商提供了全面的技术支持和售后服务,可以通过电子邮件(ipg@samtec.com)联系以获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲或损坏 | 在焊接过程中保持正确的温度和时间,并使用正确的焊接工具。 |
    | 插头接触不良 | 确保插头与插座完全对齐并紧密贴合。 |
    | 连接器不兼容 | 检查产品规格和应用要求,选择正确的型号。 |
    | 焊接后的翘曲度不符合要求 | 使用合适的焊接工艺,并确保连接器正确安装在PCB上。 |

    总结和推荐


    综上所述,TSS、HTSS和ZSS系列的电子连接器凭借其高绝缘电阻、广泛的温度范围适应性、良好的阻燃性能以及多种镀层选项,使其在多种应用场景中表现出色。特别是其在高温环境下的优异表现使得HTSS系列尤为适用。总体而言,这是一款值得推荐的产品,尤其是在追求高性能和高可靠性连接需求的场景中。

ZSS-103-05-L-D-850参数

参数
额定电流 3A
间距-配接 2.54mm
排数 2
类型 Elevated,Header,Push-Pull
防护等级 -
颜色 -
针脚数 6pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
长*宽*高 11.43mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-103-05-L-D-850厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-103-05-L-D-850数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC ZSS-103-05-L-D-850 ZSS-103-05-L-D-850数据手册

ZSS-103-05-L-D-850封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.725 ¥ 31.7743
100+ $ 3.1625 ¥ 26.9761
500+ $ 2.8125 ¥ 23.9906
1000+ $ 2.1875 ¥ 18.6594
2000+ $ 1.975 ¥ 16.8468
5000+ $ 1.5625 ¥ 13.3281
库存: 155
起订量: 82 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1588.71
