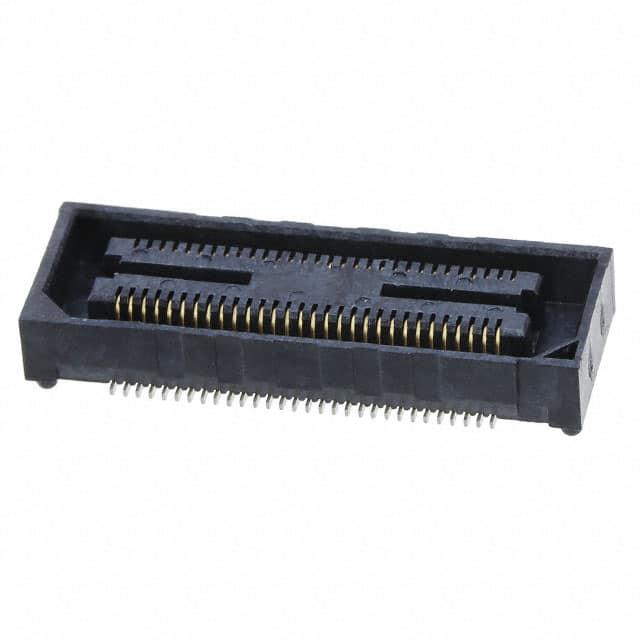

BSH-030-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 板对板, BSH系列, 直角, 表面
供应商型号: ET-2779376
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) BSH-030-01-F-D-A

BSH-030-01-F-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是来自Samtec公司的BSH系列双排插座组装件,属于广泛应用于电子设备中的连接器类产品。这种插座具有高可靠性、多功能和稳定性等特点,广泛应用于计算机、通信、医疗设备、航空航天等多个领域。

    2. 技术参数


    以下为产品的核心技术参数:
    - 接触材料:磷青铜
    - 绝缘材料:黑色LCP
    - 尺寸规格:双排结构,每行可配置30至180个位置(视具体型号而定)
    - 安装方式:提供带锁紧卡扣(LC)选项,手动安装适用于此选项
    - 引脚样式:多种引脚长度和镀层可选(金3μ”、金10μ”、金30μ”、金50μ”)
    - 包装方式:提供卷带(Tape & Reel)及管式(Tube)包装
    - 阻燃等级:UL 94V-O

    3. 产品特点和优势


    该电子元器件具备如下显著优势:
    - 高插入力:锁紧卡扣(LC)选项设计提升了插入力,确保连接的稳固性。
    - 多种选择:可根据需求选择不同规格的位置数、引脚镀层及安装方式,灵活性高。
    - 稳定可靠:采用磷青铜作为接触材料,搭配LCP绝缘材料,提供了优异的机械和电气性能。
    - 广泛的适用性:适配各类复杂应用场景,特别适合需要较高稳定性的场合。

    4. 应用案例和使用建议


    根据Samtec提供的资料,这些插座广泛应用于各种高端电子产品中,例如服务器、医疗设备、通讯系统等。实际应用中,建议如下:
    - 在设计电路板时,需确保有足够的空间来容纳该插座及其连接的线缆,避免过紧或空间不足导致的接触不良问题。
    - 对于大电流或高频信号传输的应用场景,优先考虑使用带锁紧卡扣(LC)的型号以增强稳定性。
    - 在多排布线时,建议通过增加肋条等方式减少弓形变形。

    5. 兼容性和支持


    该产品支持多种安装方式,并可通过不同的管式和卷带包装进行配送。Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利安装和调试产品。

    6. 常见问题与解决方案


    根据技术手册中的信息,一些常见问题及其解决方案如下:
    - 问题1:插入力过高
    - 解决方案:建议手动安装带有锁紧卡扣(LC)的型号,或者在设计阶段考虑降低插入力的需求。

    - 问题2:弓形变形
    - 解决方案:可以通过设计时增加肋条的方式来减少变形问题。

    7. 总结和推荐


    总体来看,BSH系列双排插座组装件以其高性能、高可靠性以及灵活的定制能力,成为众多高端电子设备的理想选择。特别是在需要高度稳定性和耐用性的应用场景中表现尤为出色。因此,强烈推荐给对产品质量和性能有较高要求的用户。

BSH-030-01-F-D-A参数

参数
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Socket
间距 500μm
排数 2
长*宽*高 21.27mm(长度)*7.24mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
