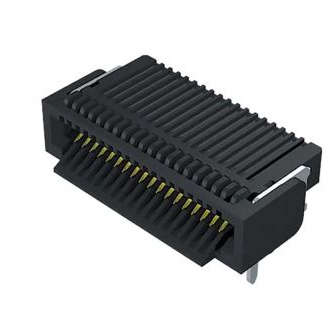

UEC5-019-2-H-D-RA-1

产品分类: 插接式连接器
厂牌: SAMTEC
产品描述: Samtec 双排排母, UEC5系列, 通孔安装
供应商型号: MMU-UEC5-019-2-H-D-RA-1-5ZUR08-H654GT
供应商: 海外现货
标准整包数: 39
SAMTEC 插接式连接器 UEC5-019-2-H-D-RA-1

UEC5-019-2-H-D-RA-1概述

    高质量文章:电子元器件技术手册解析

    1. 产品简介


    本篇文章将对一款高性能的高速连接器——0.5mm Edge Rate Wafer Socket Assembly(型号UEC5-XXX-2-XXX-D-RA-X-XX)进行深度解析。该产品主要用于高密度互连场景,适用于高速信号传输,广泛应用于服务器、存储设备、网络通信及高端工业控制等领域。它能够支持高达28Gb/s的数据速率,是现代数据中心和云计算基础设施的理想选择。

    2. 技术参数


    以下是该产品的核心技术参数和技术规格:
    | 参数名称 | 描述 |

    | 引脚数量 | 每行可配置19或25个引脚 |
    | 排数 | 双排设计 |
    | 接头体材料 | 热塑性液晶聚合物(LCP),黑色 |
    | 接触件材料 | 铜合金 |
    | 镀层规格 | -H:金厚30μ"(接触区),尾部为锡铅镀层
    -HFL:金厚30μ"(接触区),尾部为金闪镀层,焊点为锡铅 |
    | 焊接风格 | 通孔直角焊接 |
    | 引脚间距 | 0.5mm |
    | 电性能 | 支持高达28Gb/s的数据传输速率 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 包装方式 | 编带与卷盘(标准配置) |

    3. 产品特点和优势


    该产品以其卓越的技术参数和可靠性脱颖而出,具备以下显著特点:
    1. 高密度设计:紧凑的0.5mm间距设计,能够在有限的空间内实现更多的引脚配置。
    2. 高速传输能力:支持高达28Gb/s的数据速率,满足未来高速通信的需求。
    3. 优异的电气特性:低插入损耗、低回波损耗,确保信号完整性。
    4. 耐用性与可靠性:采用高品质材料和精密制造工艺,适用于严苛的工作环境。
    5. 通用性强:双排结构和多种引脚配置选项,适用于多种应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心:用于服务器和交换机之间的高速连接。
    - 存储系统:作为存储设备内部连接的关键部件。
    - 工业自动化:在工业控制领域提供可靠的信号传输通道。
    使用建议:
    1. 在高频信号传输时,建议使用屏蔽措施以减少电磁干扰。
    2. 安装过程中需注意引脚的对齐精度,避免过度弯曲导致损坏。
    3. 定期检查连接器的接触情况,确保长期稳定运行。

    5. 兼容性和支持


    该产品与市场上主流的电路板和接口卡具有良好的兼容性,能够无缝集成到现有的硬件系统中。厂商Samtec提供了全面的技术支持和服务,包括详细的安装指南、故障排查手册以及快速响应的技术服务团队。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔困难 | 确保插拔方向正确,适当润滑 |
    | 信号质量下降 | 检查接触点是否有氧化或污垢 |
    | 温度异常升高 | 检查散热设计,增加散热片或风扇 |

    7. 总结和推荐


    综合来看,这款高速连接器凭借其高密度、高可靠性和高性能表现,在多个关键领域展现了强大的竞争力。对于需要高速信号传输且空间受限的应用场景,它是不可多得的理想选择。因此,我们强烈推荐此产品用于现代数据中心、存储系统及工业自动化项目中。
    通过上述分析,可以清晰地看出,这款连接器不仅满足当前的技术需求,还具备面向未来的扩展潜力,是一款值得信赖的高性能电子元器件。如果您正在寻找一款兼具灵活性和可靠性的高速连接解决方案,不妨优先考虑此产品!

UEC5-019-2-H-D-RA-1参数

参数
长*宽*高 11.25mm(长度)*7.87mm(高度)
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 散装,卷带包装
