HSEC8-110-01-L-DV-A-PE-K-TR

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 20 POS 0.8mm Solder ST SMD EDGE RATE™ T/R
供应商型号: 200-C811001LDVAPEKTR
供应商: Mouser
标准整包数: 1

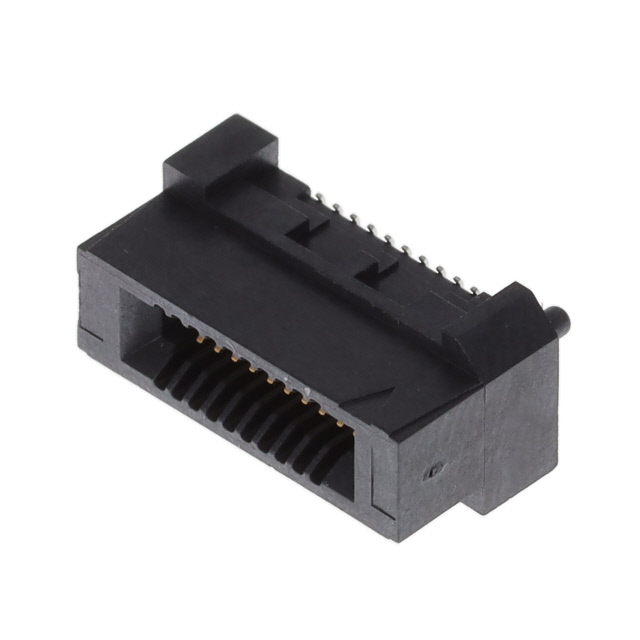

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-110-01-L-DV-A-PE-K-TR

HSEC8-110-01-L-DV-A-PE-K-TR概述

    # 电子元器件技术手册:高密度高速边缘卡连接器

    产品简介


    产品类型
    高密度高速边缘卡连接器(High Density Edge Card Connector, HSEC8)是一种用于电路板之间高效数据传输的高性能连接器。适用于需要高度可靠和稳定连接的计算机系统、通信设备和其他电子设备中。
    主要功能
    - 支持高达100个引脚的多种配置。
    - 双垂直结构设计,提高空间利用率。
    - 可选多种表面处理工艺,如选择性金镀和轻金镀。
    应用领域
    广泛应用于工业控制、数据中心、通信设备、网络基础设施等领域。

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 10到100个,以10为增量 |
    | 卡厚度 | 1.57 mm 和 2.36 mm |
    | 表面处理 | 30 µ" 选择性金镀(接触区域),哑光锡镀(尾部) |
    | 镀层选项 | -SM, -H, -S, -L |
    | 尺寸公差 | ±0.10 mm |
    | 推出力 | 最小推出力2.2牛顿 |

    产品特点和优势


    独特功能
    - 多种配置可选,满足不同需求。
    - 支持多种引脚数,适应各种应用场合。
    - 高速信号传输,传输速率快。
    - 紧凑型设计,节省空间。

    市场竞争力
    - 高可靠性,满足严苛环境要求。
    - 易于安装,方便维护。
    - 价格合理,性价比高。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于服务器、路由器、交换机等通信设备,确保数据的高速传输和稳定连接。例如,在大型数据中心中,该连接器被用于多块主板之间的互连。
    使用建议
    - 在高振动环境下使用时,建议增加固定措施,确保连接稳固。
    - 考虑散热问题,避免连接器因过热导致性能下降。
    - 安装时应遵循制造商提供的详细安装指南,以确保正确安装并最大化性能。

    兼容性和支持


    兼容性
    HSEC8连接器可与多种电子设备兼容,具体兼容型号请参考制造商提供的文档。
    支持和维护
    Samtec公司提供全面的技术支持,包括产品咨询、安装指导、故障排查和维修服务。如需进一步支持,请联系Samtec客户服务中心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器出现信号丢失 | 检查连接器是否完全插入并锁定,清洁插针。|
    | 引脚弯曲或损坏 | 更换受损的连接器,检查是否有物理损伤。 |
    | 连接器过热 | 检查安装位置是否通风良好,调整散热措施。|

    总结和推荐


    综合评估
    高密度高速边缘卡连接器HSEC8以其独特的双垂直结构设计和多样化配置,满足了对高密度连接器的需求。它具有高度的可靠性、易用性和良好的性价比。
    推荐使用
    对于需要高密度、高性能连接的应用,特别是工业控制、数据中心和通信设备领域,HSEC8是一款值得推荐的选择。

HSEC8-110-01-L-DV-A-PE-K-TR参数

参数
长*宽*高 12.6mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HSEC8-110-01-L-DV-A-PE-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-110-01-L-DV-A-PE-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-110-01-L-DV-A-PE-K-TR HSEC8-110-01-L-DV-A-PE-K-TR数据手册

HSEC8-110-01-L-DV-A-PE-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.382 ¥ 45.4779
25+ $ 4.5684 ¥ 38.603
50+ $ 4.2444 ¥ 35.8652
100+ $ 4.0392 ¥ 34.1312
350+ $ 3.927 ¥ 33.1832
700+ $ 3.066 ¥ 25.9077
2450+ $ 2.5305 ¥ 21.3827
库存: 238
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.47
