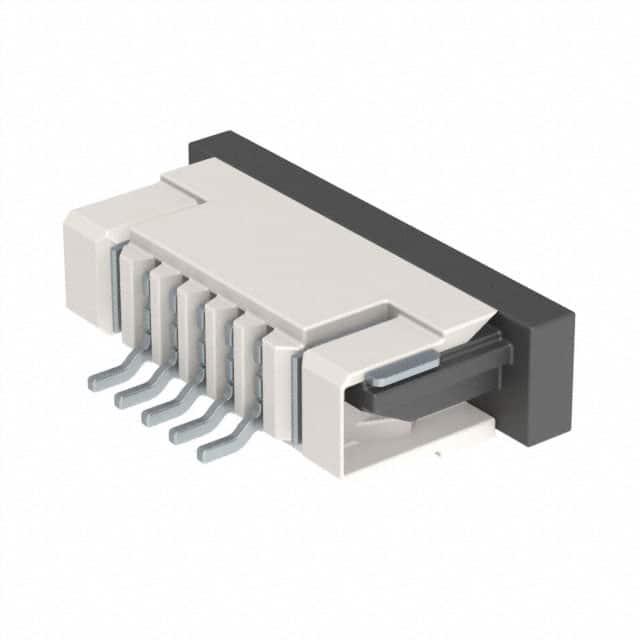

ZF1-05-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 1mm 5pin 自然色 3mm FFC 1.9A 锡 底部 SMD,P=1mm,卧贴 贴片安装 12mm(长度)*6.8mm(高度)
供应商型号: AV-A-SATZF10501TWTTR
供应商: Avnet
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF1-05-01-T-WT-TR

ZF1-05-01-T-WT-TR概述

    # 零件编号:ZF1-XX-XX-XX-WT 技术手册

    产品简介


    本产品是一款零插入力(Zero Insertion Force, ZIF)1毫米连接器组件,设计用于高性能电子连接需求。其核心功能在于通过精密机械结构实现低接触电阻及高可靠性。该系列产品广泛应用于消费电子、工业控制、医疗设备以及通信等领域,满足对信号完整性要求较高的应用场景。

    技术参数


    以下是产品的主要技术规格:
    - 材质:
    - 插座壳体:LCP E130i 94-V2(自然色)
    - 滑块:PPS D5 94-V2(黑色)
    - 接触针与焊片:磷青铜
    - 电镀规范:
    - 压接针:纯锡(哑光处理)
    - 连接器规格:
    - 插针数量范围:可扩展
    - 接触针间距:1毫米
    - 最大闪缝容许值:0.002英寸
    - 门痕最大深度:0.002英寸
    - 关键尺寸:
    - 接触针最小推入力:6盎司
    - 焊片保持力:12盎司
    - 接触针配合高度公差:±0.006英寸
    - 包装方式:
    - 默认为管装(Tube)包装
    - 可选带卷式包装(Tape & Reel)

    产品特点和优势


    特点:
    1. 零插入力设计:显著降低插拔操作中的机械磨损,延长使用寿命。
    2. 高精度制造:采用先进的注塑工艺和金属材料,确保尺寸稳定性。
    3. 广泛适用性:支持多种安装方式,适应复杂环境下的集成需求。
    优势:
    - 信号质量卓越:稳定的接触特性保证高速信号传输的完整性。
    - 环保合规:符合RoHS标准,无卤素。
    - 市场竞争优势:比传统产品具有更高的耐用性和成本效益。

    应用案例和使用建议


    应用案例:
    - 消费电子设备:如平板电脑、智能手机的内部连接接口。
    - 工业自动化:机器视觉系统的信号传输。
    - 医疗设备:如医疗监护仪的数据接口。
    使用建议:
    1. 在组装过程中,需特别注意插针方向,确保每根插针加载到规定的管脚位置。
    2. 若采用带卷式包装,可根据SPES标准选择合适的包装数量,以提高生产效率。
    3. 定期清洁接触区域,避免因灰尘或污染物导致接触不良。

    兼容性和支持


    兼容性:
    - 支持多种行业通用协议,包括但不限于USB、LVDS等。
    - 与主流焊接工具和检测设备完全兼容。
    支持服务:
    - SAMTEC公司提供详尽的技术文档和售后支持。
    - 提供灵活的定制化解决方案,以满足特殊客户的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针难以正确插入 | 检查插针方向是否符合规定;确认装配工具是否合适。 |
    | 插针保持力不足 | 检查焊接质量和接触针表面处理是否合格。 |
    | 连接器外观有瑕疵 | 确认包装是否符合要求,重新检查存储条件。 |

    总结和推荐


    综合评估:
    ZF1-XX-XX-XX-WT系列零插入力连接器以其卓越的性能、可靠性和灵活性,在众多行业中展现了强大的竞争力。尤其是在需要高信号完整性的场景下,该系列产品表现出色。
    推荐使用:
    强烈推荐此产品用于对信号质量和机械性能要求严格的电子系统设计中。无论是开发初期还是批量生产阶段,它都能提供稳定的支持和优质的用户体验。
    如果您正在寻找一款高性能、低成本且易于集成的连接器解决方案,ZF1-XX-XX-XX-WT是您的理想选择!

ZF1-05-01-T-WT-TR参数

参数
额定电流 1.9A
扁平柔性类型 FFC
触头镀层
间距 1mm
针脚数 5pin
端接 焊盘
外壳颜色 自然色
板上高度 3mm
连接器/触头类型 底部
长*宽*高 12mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
