首页  >  产品百科  >  QMS-052-05.75-L-D-RF1

QMS-052-05.75-L-D-RF1

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 106pin 10mm,12mm 5.38mm 250nm 金 SMD,P=0.64mm 贴片安装 57.53mm(长度)*7.52mm(高度)
供应商型号: 200-QMS0520575LDRF1
供应商: Mouser
标准整包数: 1

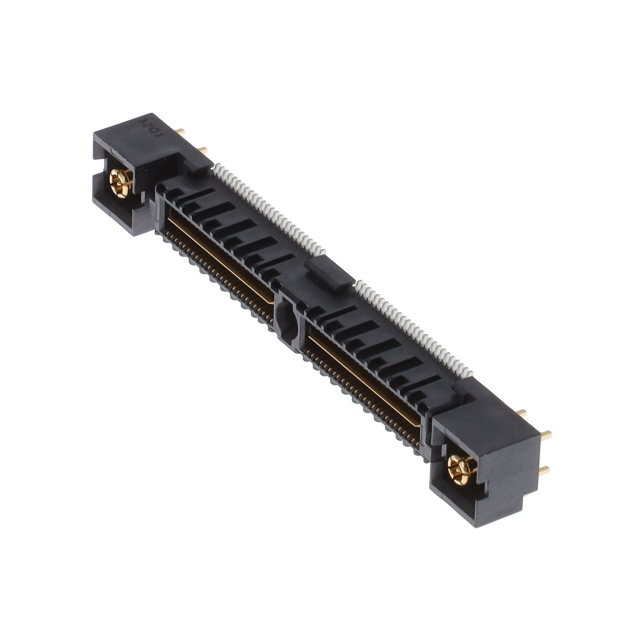

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-052-05.75-L-D-RF1

QMS-052-05.75-L-D-RF1概述

    电子元器件产品技术手册

    产品简介


    本技术手册涉及的产品为一种高密度、多功能的连接器系统,专为信号传输及电源管理设计。这些连接器被广泛应用于电信设备、工业自动化、医疗设备、汽车电子、计算机外围设备及消费电子产品等多个领域。其产品线涵盖了多种规格和选项,以满足不同应用场景的需求。

    技术参数


    - 定位精度:
    - 小数点后两位:0.01英寸(0.3毫米)
    - 小数点后三位:0.005英寸(0.13毫米)
    - 小数点后四位:0.0020英寸(0.051毫米)
    - 公差范围:
    - 除非特别注明,所有尺寸均以英寸表示。
    - 公差按标准设定,允许一定的制造偏差。
    - 结构材料:
    - 绝缘体:液晶聚合物(LCP),阻燃等级UL 94V-0,黑色。
    - 端子与接地平面:磷青铜材质。
    - 端子镀层:
    - H型:接触区域30微英寸金,尾部3微英寸金。
    - L型:接触区域10微英寸金,尾部为亮锡。
    - S型:接触区域30微英寸金,尾部为哑光锡。
    - SL型:接触区域10微英寸金,尾部为哑光锡。

    产品特点和优势


    该产品系列具有以下几个显著的优势:
    - 高精度定位: 通过精密加工工艺实现,确保每次插拔的精准对位。
    - 多样化选择: 用户可以根据具体需求选择不同的厚度板型、信号端口和电源端口配置。
    - 多应用场景: 广泛适用于各类高科技领域,如电信、医疗和汽车等行业。
    - 可靠的设计: 强调端子和接地平面之间的压力适配性,提高长期工作的可靠性。

    应用案例和使用建议


    该连接器已在多个行业得到了广泛应用。例如,在计算机网络设备中,它们用于高速信号传输;在医疗设备中,则被用来保证稳定而可靠的电力供应。
    使用建议:
    - 在进行设备组装时,应严格按照图纸和技术参数的要求进行操作,避免人为误差导致安装错误。
    - 定期检查连接器的连接状态,确保接触良好且无腐蚀现象。

    兼容性和支持


    该系列产品已获得多个制造商认证,并且与市面上主流的电路板兼容。同时,生产厂家提供了详细的使用说明书和在线技术支持服务,确保用户能够快速掌握正确的安装和使用方法。

    常见问题与解决方案


    - 问题一: 连接器出现松动或不稳定。
    - 解决方案: 检查并调整安装位置,确认所有螺丝均已紧固到位。
    - 问题二: 接触不良导致信号中断。
    - 解决方案: 清洁接触面,更换可能已经磨损的部件。

    总结和推荐


    综上所述,这款连接器系统凭借其精确的定位能力、广泛的应用场景及卓越的设计稳定性,在同类产品中脱颖而出。如果您正在寻找一种既可靠又多功能的连接解决方案,此产品无疑是一个值得考虑的选择。建议在选择具体型号时,根据实际应用需求,选择最适合的端口配置和材料规格。

QMS-052-05.75-L-D-RF1参数

参数
触头镀层
板上高度 5.38mm
针脚数 106pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
长*宽*高 57.53mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-05.75-L-D-RF1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-05.75-L-D-RF1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-052-05.75-L-D-RF1 QMS-052-05.75-L-D-RF1数据手册

QMS-052-05.75-L-D-RF1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.9335 ¥ 225.7756
25+ $ 25.2612 ¥ 213.4571
42+ $ 25.2504 ¥ 213.3659
84+ $ 24.444 ¥ 206.5518
210+ $ 21.8505 ¥ 184.6367
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 225.77
